Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Сварка встык седловины загиба локтя 3D 5D стали ASME B16.9 ASTM A234 WPB перекрестная
Спецификации
НОМЕР МОДЕЛИ :
asme B16.9 ASTM A234 WPB
Место происхождения :
CN
Количество минимального заказа :
1PC
Условия оплаты :
LC; DA; DP; TT;
Способность поставки :
1000 ТОНН В МЕСЯЦ
Срок поставки :
4 недели
Упаковывая детали :
мореходный случай или паллет переклейки
Продукт :
Стальным безшовным сваренный баттом штуцер трубы
Стандарт :
ASME B16.9/B16.28
Подходящий тип :
Локоть, тройник, редуктор, крышка, крест,
Материал :
Углерод стальное ASTM A234 WPB
Толщина стены :
Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, xxs sch
Поверхностное покрытие :
Черное покрытие краски, пальто масла доказательства ржавчины, горячее погружение гальванизировало по
Тип соединения :
Конец сварки встык, нарезанный конец
Упаковка :
коробка коробки, случай переклейки
Описание

Штуцер стальной трубы седловина weled баттом локтя B16.9/B16.28 ASME тройника редуктора крышки перекрестная ASTM A234 WPB



ASME B16.9 покрывает общие размеры, допуски, оценки, испытание, и маркировки для нанесенного углерода и легированной стали фабрик-сделали buttwelding штуцеры NPS 1/2 до 48 (DN 15 до 1200). Он покрывает штуцеры любой producible толщины стены. Этот стандарт не покрывает штуцеры низкого давления коррозионностойкие buttwelding. См. MSS SP-43, нанесенные штуцеры сварки встык нержавеющей стали.

Короткие локти и возвращения радиуса, которые ранее были включены в ASME B16.28-1994, включены в этом стандарте.

B16.9 быть использованным совместно с оборудованием описанным в других томах серии ASME B16 стандартов так же, как с другими стандартами ASME, как код боилера и сосуда под давлением и B31 пуская коды по трубам.



Стандарт: ASME B16.9/B16.28



Приспосабливая тип:

СТАРШИЙ LR локтя (длинного raidus) (короткий радиус) 45/60/90/180DEG;  3D/5D загиб 45DEG/90DEG;



Тройник, равный тройник, уменьшая тройник, крест, седловина

Редуктор редуктора концентрический, эксцентричный редуктор, крышка конца трубы



Толщина стены:



SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS



Ряд размера: 1/2» до 24" безшовный тип;  4" - 72" wedled тип



Форма: безшовный и wedled



Материал:

углерод стальное ASTM A234 WPB, WP9, GR WPL6 ASTM A420, ASTM A105, ASTM A694 F42-F70

нержавеющая сталь ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; DIN 1,4404

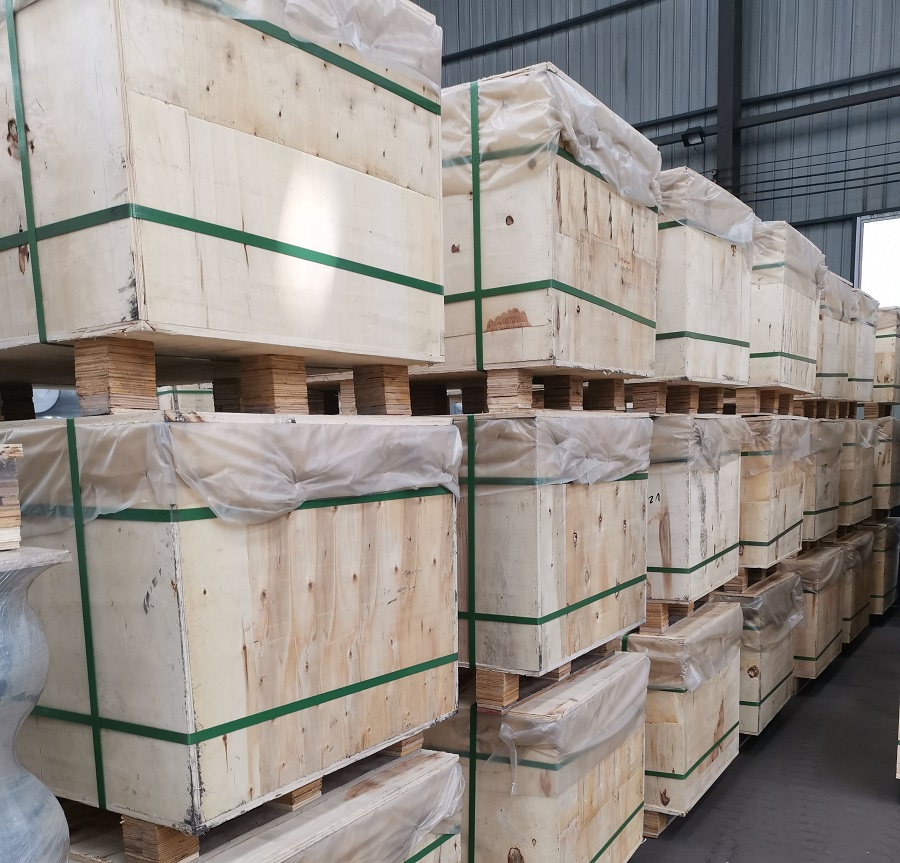

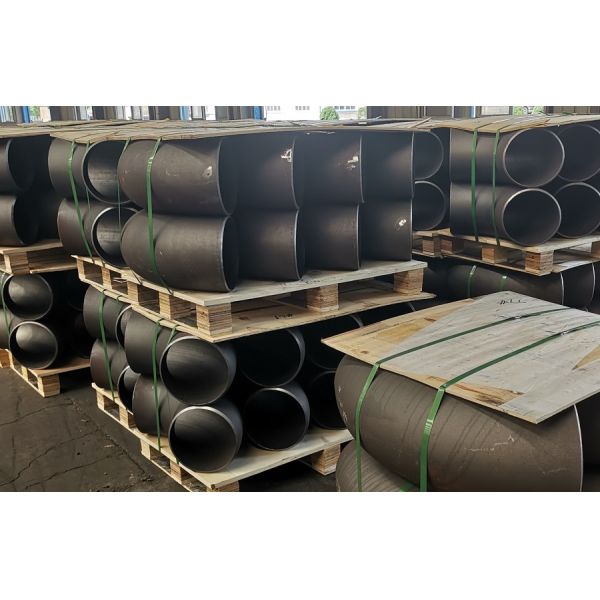

Упаковка: коробка коробки для небольшого размера до 2", мореходных случаев переклейки или паллета



НАНЕСЕННЫЕ СТАНДАРТЫ ТОЛЩИНЫ СТЕНЫ СТАЛИ УГЛЕРОДА



Номинальный размер трубы Внешний диаметр Номинальная толщина стены
B ASME JIS DIN JIS (1) DIN (2) SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS
15 1/2» 21,3 21,7 21,3 2,8 2,0 2,11   2,41 2,77 2,77   3,73 3,73       4,78 7,47
20 3/4" 26,7 27,2 26,9 2,8 2,3 2,11   2,41 2,87 2,87   3,91 3,91       5,56 7,82
25 1" 33,4 34,0 33,7 3,2 2,6 2,77   2,90 3,38 3,38   4,55 4,55       6,35 9,09
32 1 1/4" 422 42,7 42,4 3,5 2,6 2,77   297 3,56 3,56   4,85 4,85       6,35 9,70
40 1 1/2» 48,3 48,6 48,3 3,5 2,9 2,77   3,18 3,68 3,68   5,08 5,08       7,14 10,15
50 2" 60,3 60,5 60,3 3,8 2,9 2,77   3,18 3,91 3,91   5,54 5,54       8,74 11,07
65 2 1/2» 73,0 76,3 76,1 4,2 2,9 3,05   4,78 5,16 5,16   7,01 7,01       9,53 14,02
80 3" 88,9 89,1 88,9 4,2 3,2 3,05   4,78 5,49 5,49   7,62 7,62       11,13 15,24
90 3-1/2» 101,6 101,6 — 4,2 — 3,05   4,78 5,74 5,74   8,08 8,08       - —
100 4" 114,3 114,3 114,3 4,5 3,6 3,05   4,78 6,02 6,02   8,56 8,56   11,13   13,49 17,12
125 5" 141,3 139,8 139,7 4,5 4,0 3,40   - 6,55 6,55   9,53 9,53   12,70   15,99 19,05
150 6" 168,3 165,2 168,3 5,0 4,5 3,40 4,5 - 7,11 7,11   10,97 10,97   14,27   18,26 21,95
200 8" 219,1 216,3 219,1 5,8 6,3 376 6,35 7,04 8,18 8,18 10,31 12,70 12,70 1509 18,26 20,62 23,01 22,23
250 10" 273,1 267,4 273,0 6,6 6,3 4,19 6,35 7,80 9,27 9,27 12,70 12,70 15,09 18,26 21,44 25,40 28,58 25,40
300 12" 323,9 328,9 323,9 6,9 7,1 4,57 6,35 8,38 9,53 10,31 14,27 12,70 17,48 21,44 25,40 28,58 33,32 25,40
350 14" 355,6 355,6 355,6 7,9 8,0 6,35 7,92 9,53 9,53 11,13 15,09 12,70 19,05 23,83 27,79 31,75 35,71
400 16" 406,4 406,4 406,4 7,9 8,8 6,35 7,92 9,53 9,53 12,70 16,66 12,70 21,44 26,19 30,96 36,53 40,49
450 18" 457,2 457,2 457,0 7,9 10,0 6,35 7,92 11,13 9,53 14,27 19,05 12,70 23,83 29,36 34,93 39,67 45,24
500 20" 508,0 508,0 508,0 7,9 11,0 6,35 9,53 1270 9,53 15,09 20,62 12,70 26,19 32,54 38,10 44,45 50,01
550 22" 558,8 558,8 -   - 6,35 9,53 12,70 9,53 - 2223 12,70 2858 34,93 41,28 47,63 53,98
600 24" 609,6 609,6 610,0   12,5 6,35 9,53 14,27 9,53 17,48 24,61 12,70 30,96 38,89 46,02 52,37 59,54
650 26" 660,4 660,4 -   - 7,92 12,70 - 9,53 -   12,70 - 一 - - -
700 28" 711,1 711,2 711,0   125 7,92 1270 15,88 9,53 —   12,70
750 30" 762,0 762,0 -   — 7,92 12,70 15,88 9,53 —   12,70 —   - — -
800 32" 812,8 812,8 813,0   12,5 7,92 12,70 15,88 9,53 17,48   12,70 -
850 34" 863,6 863,6 —   - 7,92 12,70 15,88 9,53 17,48   12,70 — JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457
900 36" 914,4 914,4 914,0   12,5 7,92 12,70 15,88 9,53 19,05   12,70 —
950 38" 965,2 965,2 -   - — — — 9,53 —   12,70 -
1000 40" 1016,0 1016,0 1016,0   12,5 - - - 9,53 -   12,70 -
1050 42" 1066,8 1066,8 -   - - - - 9,53 -   12,70 -
1100 44" 1117,6 1117,6 -   - - - - 9,53 -   12,70 - - - - -
1150 46" 1168,4 1168,4 -   - - - - 9,53 -   1270 - - - - 一
1200 48" 1219,2 1219,2 1220,0   - - - - 9,53 -   12,70 - - - - -
