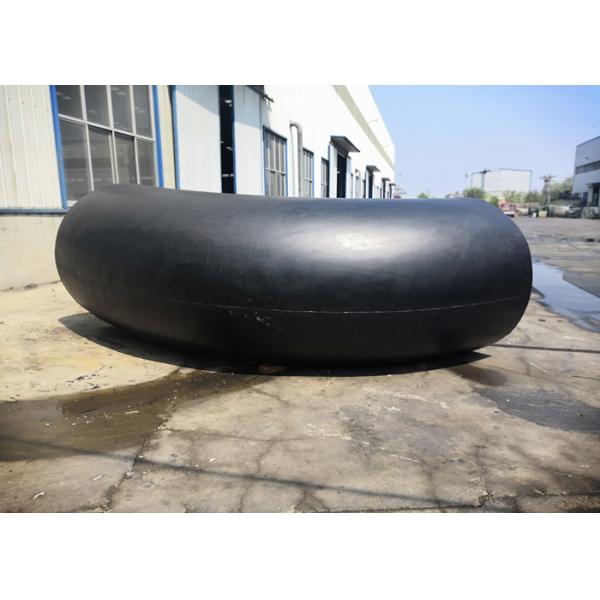

БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
Спецификации
Номер модели :
1/2» - 80"
Место происхождения :
Китай
Количество минимального заказа :
1 блок
Условия оплаты :
L/C, D/A, D/P, T/T
Способность поставки :
1000-2000 тонны в месяц
Срок поставки :
30 ДНЕЙ -40DAYS
Упаковывая детали :
Не окурите или не окурите переклейку/деревянные паллет или случай
Сталь углерода :
A234WPB
СТАЛЬ SS :
304L, 316L
Тип :
LR, СТАРШИЙ
Степень :
45° 90° 180°
Покрытие :
Антиржавейное масло, черная картина
Описание

БЕЗШОВНАЯ чернота локтя трубы стали углерода СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB гальванизировала





ASTM A234 WPB общая ранг для локтя радиуса 90 градусов длинного, который одно из сильно потребованное. Они доступные в ряде крупноразмерного и толщины. Они имеют хорошую работу и будут достаточным большинств промышленные потребности трубопровода.





Сколько типов локтя стальной трубы?

Согласно форме, прямо и уменьшающ локоть.

В зависимости от угла, нормально локоть 45 градусов, 90 градусов и 180 градусов.

Как основано на радиусе, длинный радиус (1.5D) и короткий локоть радиуса (1D).

Для соединения, их смогите разделенный в локоть сварки гнезда, локоть сварного соединения встык и продетый нитку локоть.



Пакет локтя 90 градусов

Мы не отметили все штуцеры углерода стальные Buttweld с именем, рангом, жарой толщина не, размера, стандарта и расписания. После сделанный взрывать, красить и отмечать 90 локтя степени ASTM A234 WPB, наши работники создали программу-оболочку они с пластиковой пеной и упаковали их в деревянные случаи или паллеты.

Ясные ярлыки маркированы на вне пакета для легкого идентификации количества и большая забота удостоверения личности продукта позабочена во время деятельности и транспорта.

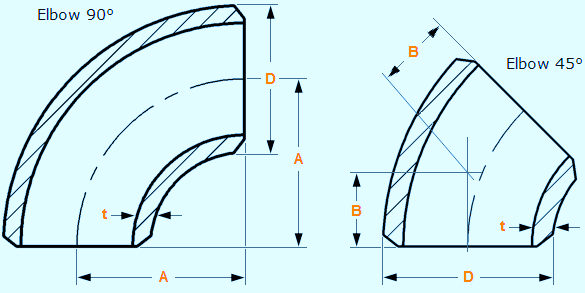

Размеры локтя углерода стальные

Размеры локтя 90 градусов углерода стального & локтя 45 градусов

БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА

NPS O.D.
D		 90°
Длинный Rad
Центр, который нужно закончиться
 45°
Длинный Rad
Центр, который нужно закончиться
B		 90°
3D
Центр, который нужно закончиться
 45°
3D
Центр, который нужно закончиться
B
1/2 21,3 38 16
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1.1/4 42,2 48 25 95 39
1.1/2 48,3 57 29 114 47
2 60,3 76 35 152 63
2.1/2 73 95 44 190 79
3 88,9 114 51 229 95
3.1/2 101,6 133 57 267 111
4 114,3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219,1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355,6 533 222 1067 441
16 406,4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 946
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516


Локоть 45 градусов углерода стальной & размеры локтя 90 градусов углерода стальные в миллиметрах если не указано иное. Толщина стены (t) должна быть определена клиентом.

ДОПУСКИ РАЗМЕРОВ ЛОКТЕЙ СВАРНОГО СОЕДИНЕНИЯ ВСТЫК - 45° И 90° - LR И 3D - ASME B16.9



Номинальный размер трубы 1/2 до 2.1/2 3 до 3.1/2 4 5 до 8
Внешний диаметр
на наклоне (d)		 + 1,6
- 0,8		 1,6 1,6 + 2,4
- 1,6
Внутри диаметра на конце 0,8 1,6 1,6 1,6
Центр для того чтобы закончить LR (A/B) 2 2 2 2
Центр для того чтобы закончить 3D (A/B) 3 3 3 3
Номинальный размер трубы 10 до 18 20 до 24 26 до 30 32 до 48
Внешний диаметр
на наклоне (d)		 + 4
- 3,2		 + 6,4
- 4,8		 + 6,4
- 4,8		 + 6,4
- 4,8
Внутри диаметра на конце 3,2 4,8 + 6,4
- 4,8		 + 6,4
- 4,8
Центр для того чтобы закончить LR (A/B) 2 2 3 5
Центр для того чтобы закончить 3D (A/B) 3 3 6 6
Толщина стены (t) Меньше чем 87,5% из номинальной толщины стены

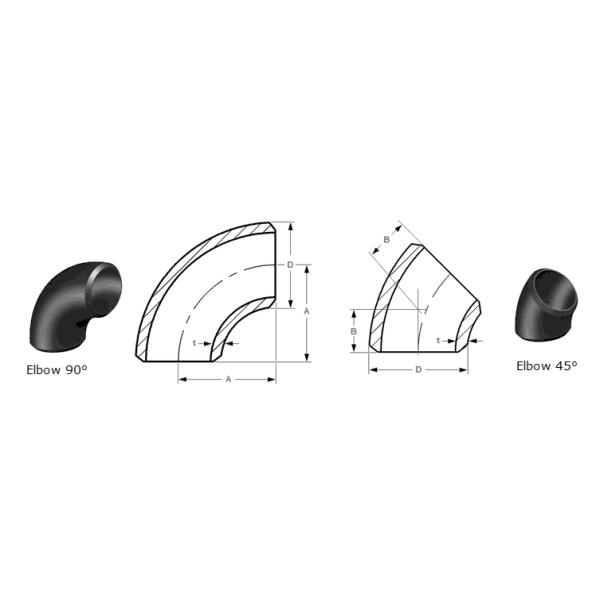

Размеры локтя ASTM A234 WPB

БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА

Размеры локтя ASTM A234 WPB

Стандарт: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Диаметр: DN20 к DN1500/3/4" до 60"

Расписание: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Радиус: Короткий радиус (СТАРШИЙ) и длинный радиус (LR)

Тип: Безшовный и сваренный

Поверхность: Черный праймер, гальванизировал

БЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛАБЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛАБЕЗШОВНАЯ САЖА ЛОКТЯ СТАЛЬНОЙ ТРУБЫ ASTM A234 WPB ГАЛЬВАНИЗИРОВАЛА
