ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
Спецификации
Номер модели :
1/2» - 80"
Место происхождения :
Китай
Количество минимального заказа :
1 блок
Условия оплаты :
L/C, D/A, D/P, T/T
Способность поставки :
1000-2000 тонны в месяц
Срок поставки :
30 ДНЕЙ -40DAYS
Упаковывая детали :
Не окурите или не окурите переклейку/деревянные паллет или случай
Сталь углерода :
A234WPB
СТАЛЬ SS :
304L, 316L
Тип :
РАВНЫЙ, УМЕНЬШАЮЩ
Степень :
90°
Покрытие :
Антиржавейное масло, черная картина
Описание

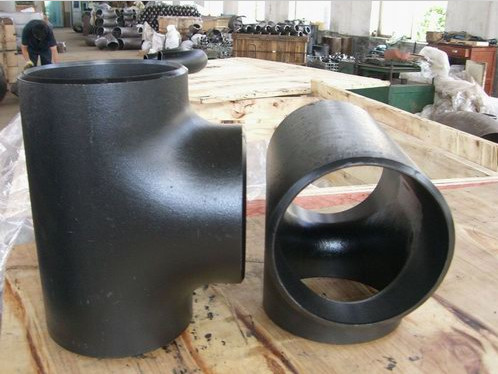

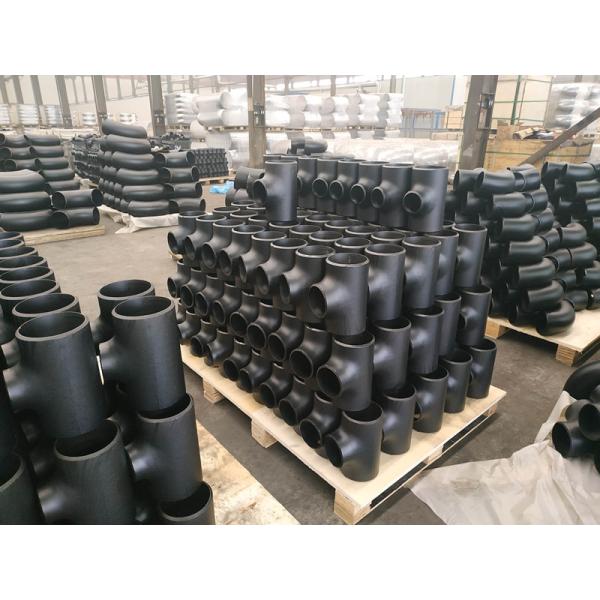

Чернота тройника трубы стали углерода ANSI B16.9 ASTM A234WPB





Что уменьшает тройник?

Уменьшая тройник Т-образный штуцер трубы с 2 выходами которые режут на 90 градусах к большинств линии. Эти тройники доступны с размерами выхода сочетания из отличаясь. В ASME B16.9 уменьшая оценку порта ветви тройника меньше чем другие порты бега. Нержавеющая сталь уменьшая тройник может быть видом штуцера трубы в котором измерение порта ветви меньше чем порты бега. Этот вид штуцера трубы может кроме того рассматривать уменшение измерения от одного из, который побежали портов к другому.



Размеры калиброванного уменьшая тройника

ЧЕРНОТА ТРОЙНИКА ТРУБЫ СТАЛИ УГЛЕРОДА ANSI B16.9 ASTM A234WPB
Номинальный размер трубы Внешний диаметр
на наклоне		 Центр-к-конец
Бег Выход Бег Выход Бег (c) Выход (m)
1/2» 1/4"
3/8"		 21,3 13,7
17,3		 25 25
3/4" 3/8"
1/2»		 26,7 17,3
21,3		 29 29
1" 1/2»
3/4"		 33,4 21,3
26,7		 38 38
1 1/4" 1/2»
3/4"
1"		 42,2 21,3
26,7
33,4		 48 48
1 1/2» 1/2»
3/4"
1"
1 1/4"		 48,3 21,3
26,7
33,4
42,2		 57 57
2" 3/4"
1"
1 1/4"
1 1/2»		 60,3 26,7
33,4
42,2
48,3		 64 44
51
57
60
2 1/2» 1"
1 1/4"
1 1/2»
2"		 73,0 33,4
42,2
48,3
60,3		 76 57
64
67
70
3" 1 1/4"
1 1/2»
2"
2 1/2»		 88,9 42,2
48,3
60,3
73,0		 86 70
73
76
83
3 1/2» 1 1/2»
2"
2 1/2»
3"		 101,6 48,3
60,3
73,0
88,9		 95 79
83
89
92
4" 1 1/2»
2"
2 1/2»
3"
3 1/2»		 114,3 48,3
60,3
73,0
88,9
101,6		 105 86
89
95
98
102
5" 2"
2 1/2»
3"
3 1/2»
4"		 141,3 60,3
73,0
88,9
101,6
114,3		 124 105
108
111
114
117
6" 2 1/2»
3"
3 1/2»
4"
5		 168,3 73,0
88,9
101,6
114,3
141,3		 143 121
124
127
130
137
8" 3 1/2»
4"
5"
6"		 219,1 101,6
114,3
141,3
168,3		 178 152
156
162
168
10" 4"
5"
6"
8"		 273,0 114,3
141,3
168,3
219,1		 216 184
191
194
203
12" 5"
6"
8"
10"		 323,8 141,3
168,3
219,1
273,0		 254 216
219
229
241
14" 6"
8"
10"
12"		 355,6 168,3
219,1
273,0
323,8		 279 238
248
257
270
16" 6"
8"
10"
12"
14"		 406,4 168,3
219,1
273,0
323,8
355,6		 305 264
273
283
295
305
18" 8"
10"
12"
14"
16"		 457,0 219,1
273,0
323,8
355,6
406,4		 343 298
308
321
330
330
20" 8"
10"
12"
14"
16"
18"		 508,0 219,1
273,0
323,8
355,6
406,4
457,0		 381 324
333
346
356
356
368
22" 10"
12"
14"
16"
18"
20"		 559,0 273,0
323,8
355,6
406,4
457,0
508,0		 419 359
371
381
381
394
406
24" 10"
12"
14"
16"
18"
20"
22"		 610,0 273,0
323,8
355,6
406,4
457,0
508,0
559,0		 432 384
397
406
406
419
432
432

Размеры в миллиметрах
Источник: ASME B16.9 – 2018
