Введение

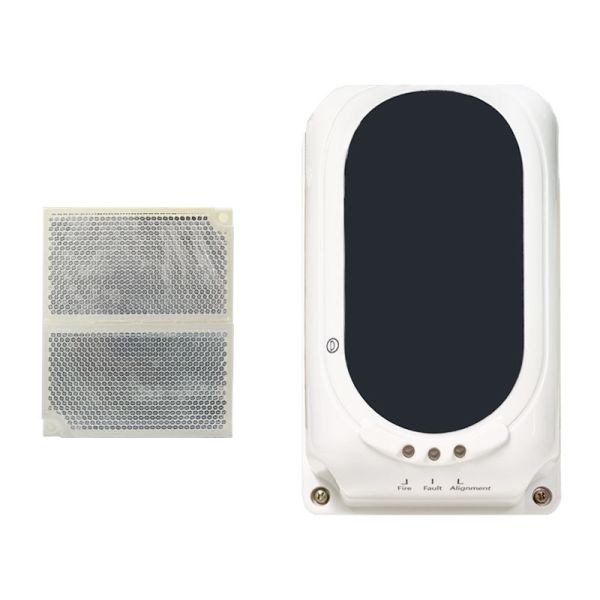

Отражающий оптический детектор дыма TX7130 включает в себя световой передатчик и детектор на одном и том же устройстве.световой путь создается путем отражения света, излучаемого из передатчика от ретро-отражателя, то есть он отражает свет обратно к источнику с минимальным рассеиванием,который расположен напротив детектора.

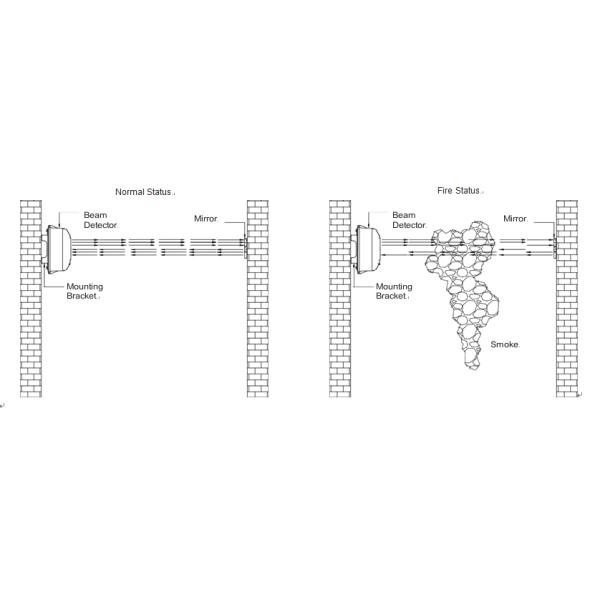

При пожаре, когда дым попадает на путь детектора луча, часть света поглощается или рассеивается частицами дыма.приводящее к увеличению оптического затемненияЭто устройство расшифровывает или анализирует полученные сигналы и сравнивает с предварительно запрограммированным алгоритмом, хранящимся на процессоре.С помощью этого алгоритма детектор решит, определяется ли огонь или нет и приводит к включению соответствующих реле и светодиодных индикаторов. Устройство в режиме работы, поддерживающем непрерывное излучение света,Следует следить за тем, чтобы действия в помещении не препятствовали лучу или не перемещали устройство, чтобы избежать неправильной работы детектора.

Рабочее напряжение от 20 до 28 В постоянного тока

Текущие параметры В режиме ожидания: 23mA Комиссия: 56mA Сигнализация: 33mA

Чувствительность датчика луча [через кодер] Уровень 1: 2,6 дБ Высокая чувствительность

Уровень 2: 3,8 дБ Средняя чувствительность

Уровень 3: 5,8 дБ Низкая чувствительность

Протяженность пути луча [через кодировщик] Протяженность 1: 8 до 20 метров Ограниченный путь

Протяженность: от 20 до 40 метров

Протяженность 3: 40 до 70 метров Нормальный путь

Протяженность: от 70 до 100 метров Длинный путь

Угол пути луча ±0,4o направленный (Эти данные принимают среднее значение углов отклонения слева и справа).

Показатель лазерного луча

Цифровое указание на дисплей Nixie Tube

Руководство светодиодного индикатора Красный: огонь; Желтый: ошибка; Зеленый: выравнивание

Время сброса менее 2 секунд

Мощность реле [Огонь и отказ] Обычно открытое и закрытое/ 2,0 А; 30 ВДК

Материал / Цвет ABS / Белый

Размер / вес L:190.87 x W:126.87 х H:91.96 мм / 440 гм

Вес 0,130 кг с основанием

Операционная температура от -10°C до +50°C

Уровень защиты от проникновения IP30 [IP66 клеевой уплотнитель-для постоянного крепления

Влажность 0-95% Относительная влажность, неконденсирующаяся
