3.6/6kv 3x240mm2 AL/SC/XLPE/SC/CTS/PVC/SWA/PVC алюминиевый кабель бронированный кабель питания IEC60502-2

Применение:

18/30kv STA бронированный MV кабель питания одноядерный 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVCдля установки в основном на электростанциях, в помещениях и в кабельных каналах, на открытом воздухе, под землей и в воде, а также для установки на кабельных поддонах для промышленности,Станции электропередач и электростанции.

СТАНДАРТ

GB/T12706.2, эквивалентный IEC60502.2.DIN VDE 0276-620, HD 620, EN 60228, IEC 60502-2
Огнеупорные вещества согласно IEC/EN 60332-1-2

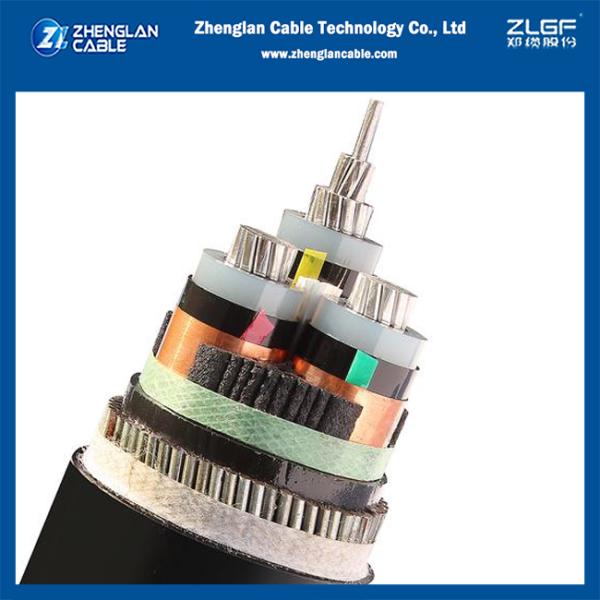

3.6/6(7.2)kv 3x240mm2 AL/SC/XLPE/SC/CTS/PVC/SWA/PVC алюминиевый кабель

Проводники

Алюминиевые или медные проводники являются необязательными, проводники до 630 мм2 должны быть круговыми, сжатыми и натянутыми и должны соответствовать классу 2 IEC 60228.

Экран проводника

Это будет экструдированный слой полупроводящего соединения, применяемого при одновременном тройном экструзионном процессе над проводником вместе с изоляцией и изоляционным экраном.

Изоляция

Это будет экструдированный слой XLPE, нанесенный на проводниковый экран в процессе тройной экструзии вместе с проводниковым экраном и изоляционным экраном.

Изоляционный экран

Это будет слой полупроводящего соединения, которое будет нанесено путем тройного экструзирования над изоляцией.

Проводящий экран, изоляция и изоляционный экран обычно используют трехслойную экструзиюремесленничество(которыйявляется единой высокоточной операцией, исключающей возможность любого загрязнения между слоями, которое могло бы создать нарушения в электрическом поле).Благодаря тщательному выбору материала и особому вниманию к параметрам процесса, мы производим изоляционные слои экрана с требуемой степенью силового сокращения, как это предусмотрено применимым национальным или международным стандартом.

Идентификация фазового кабеля: с помощью цветной ленты. Цветные ленты находятся между изоляционным экраном и медным экраном; фазовые ядра: красный, желтый, синий

Металлический экран

Он будет состоять из слоя медной ленты, нанесенной спирально с перекрытием изоляционной экрана.

Над навесом

В случае с бронированными кабелями над броней наносится экструдированный слой, а в случае с небронированными кабелями - накладывается ядро.

кабели среднего напряжения обычно снабжаются красным ПВХ над оболочками, соответствующими стандартам BS 6622 или IEC 60502.Другие цвета могут быть предоставлены в соответствии с различными соображениями установки, такими как влияние УФ-излучения и различные составы почвы.В дополнение к покрытым графитом оболочкам, где требуется проверка оболочки на месте, также могут быть поставлены антитермитные препараты.

Огневая производительность на кабельных оболочках

Кабели также могут быть снабжены специальным огнеупорным ПВХ над оболочками, чтобы соответствовать стандарту IEC 60332.Мы также можем поставлять кабели с низким содержанием галогена (LSZH) покрытия в соответствии с стандартами BS 7211 и BS 6724 или других эквивалентных международных стандартов.

Характеристики эксплуатации

Нормальное напряжение мощности-частоты U0/U: 3,6/6kv~26/35kv.

Максимально допустимая рабочая температура проводника:90oC.

Максимальная температура короткого замыкания проводника не должна превышать 2500 °C (5 секунд максимальной продолжительности).

Радиус изгиба одноядерного кабеля не должен быть меньше 20 раз диаметра кабеля.

Радиус изгиба многоядерного кабеля не должен быть меньше 15 раз диаметра кабеля.

3.6/6kv 3x240mm2 AL/SC/XLPE/SC/CTS/PVC/SWA/PVC алюминиевый кабель бронированный кабель питания IEC60502-2 Параметры:

3.6/6kv 3x240mm2 AL/SC/XLPE/SC/CTS/PVC/SWA/PVC алюминиевый кабель бронированный кабель питания IEC60502-2 изображения

Почему выбирать кабель Чжэнлан:

• предоставляемые услуги OEM/ODM;
• Продукция соответствует стандартам GB, IEC, BS, ASTM, DIN, VDE и JIS; требования стандартов клиентов приняты;
• Сертификат по стандарту ISO 9001:2015, ISO 14001:2015 и OHSAS 18001:2007;
• Регистрированный капитал 30 миллионов долларов и завод площадью 60 000 м2;
• Современное испытательное оборудование и процедуры, 100% проверка перед производством;
• Достаточно запасов и максимально эффективное время доставки гарантировано;
• Профессиональные предпродажные и послепродажные услуги
