18/30kv STA бронированный MV кабель питания одноядерный 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC

Применение:

18/30kv STA бронированный MV кабель питания одноядерный 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC подходят для установки в основном на электростанциях, в помещениях, в кабельных каналах, на открытом воздухе с защищенной установкой, в подземных помещениях и для установки на кабельных поддонах для промышленности,Коммутаторы и электростанции.

СТАНДАРТ

GB/T12706.2, эквивалентный IEC60502.2.DIN VDE 0276-620, HD 620, EN 60228, IEC 60502-2
Огнеупорные вещества согласно IEC/EN 60332-1-2

18/30kv STA бронированный MV кабель питания одно ядро 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC Строительство кабелей

Проводники

Алюминиевые или медные проводники являются необязательными, проводники до 630 мм2 должны быть круговыми, сжатыми и натянутыми и должны соответствовать классу 2 IEC 60228.

Экран проводника

Это будет экструдированный слой полупроводящего соединения, применяемого при одновременном тройном экструзионном процессе над проводником вместе с изоляцией и изоляционным экраном.

Изоляция

Это будет экструдированный слой XLPE, нанесенный на проводниковый экран в процессе тройной экструзии вместе с проводниковым экраном и изоляционным экраном.

Изоляционный экран

Это будет слой полупроводящего соединения, которое будет нанесено путем тройного экструзирования над изоляцией.

Проводящий экран, изоляция и изоляционный экран обычно используют трехслойную экструзиюремесленничество(которыйявляется единой высокоточной операцией, исключающей возможность любого загрязнения между слоями, которое могло бы создать нарушения в электрическом поле).Благодаря тщательному выбору материала и особому вниманию к параметрам процесса, мы производим изоляционные слои экрана с требуемой степенью силового сокращения, как это предусмотрено применимым национальным или международным стандартом.

Металлический экран

Он будет состоять из слоя медной ленты, нанесенной спирально с перекрытием изоляционной экрана.

Над навесом

В случае с бронированными кабелями над броней наносится экструдированный слой, а в случае с небронированными кабелями - накладывается ядро.

кабели среднего напряжения обычно снабжаются красным ПВХ над оболочками, соответствующими стандартам BS 6622 или IEC 60502.Другие цвета могут быть предоставлены в соответствии с различными соображениями установки, такими как влияние УФ-излучения и различные составы почвы.В дополнение к покрытым графитом оболочкам, где требуется проверка оболочки на месте, также могут быть поставлены антитермитные препараты.

Огневая производительность на кабельных оболочках

Кабели также могут быть снабжены специальным огнеупорным ПВХ над оболочками, чтобы соответствовать стандарту IEC 60332.Мы также можем поставлять кабели с низким содержанием галогена (LSZH) покрытия в соответствии с стандартами BS 7211 и BS 6724 или других эквивалентных международных стандартов.

Характеристики эксплуатации

Нормальное напряжение мощности-частоты U0/U: 3,6/6kv~26/35kv.

Максимально допустимая рабочая температура проводника:90oC.

Максимальная температура короткого замыкания проводника не должна превышать 2500 °C (5 секунд максимальной продолжительности).

Радиус изгиба одноядерного кабеля не должен быть меньше 20 раз диаметра кабеля.

Радиус изгиба многоядерного кабеля не должен быть меньше 15 раз диаметра кабеля.

18/30kv STA бронированный MV кабель питания одно ядро 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC Параметры:

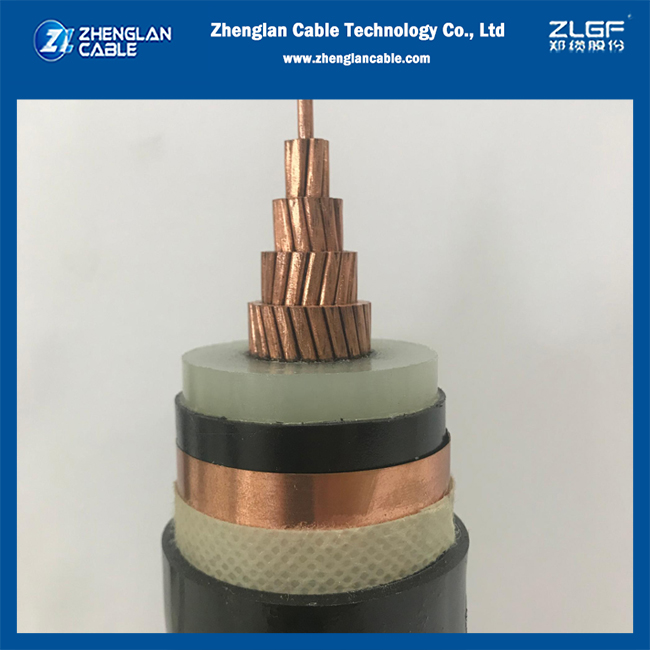

18/30kv STA бронированный MV кабель питания одно ядро 1x120mm2 CU/SC/XLPE/SC/CTS/FR-PVC изображения
