Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная
Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная
Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная
Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная
Спецификации
Номер модели :
Пеликан 477MCM алюминиевого проводника стальной усиленный (на: 18/4.14mm; проводник пользы передачи
Место происхождения :
Хэнань, Китай
Количество минимального заказа :
1ton
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
15-30ton/day
Срок поставки :
7-15 дней
Упаковывая детали :

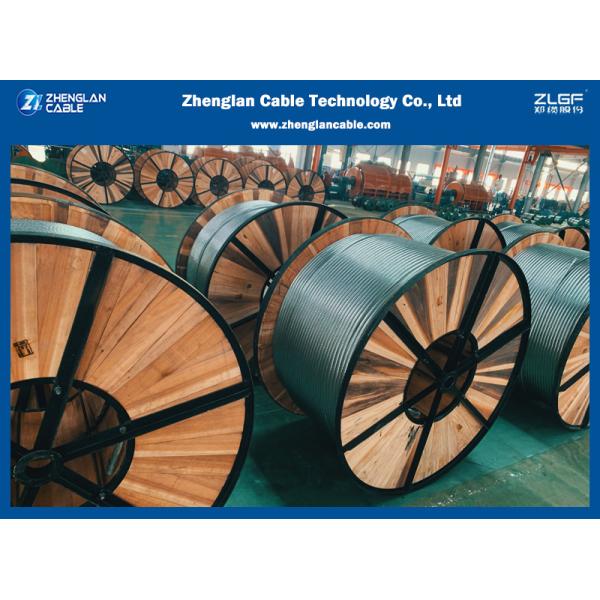

Деревянные барабанчик, древесина и стальной барабан, как запрос клиента
Материал :
AL&STEEL
Из цвета оболочки :
Никакие
Длина тросового ролика :
Подгонянный
Стандарт :
ASTMB232/232M
Страна оригинала :
Хэнань, Китай
Вся площадь :
13.3~903.2
Описание

Линия 110KV надземная кабель ястреба 477MCM ACSR (AL26/3.44mm, St7/2.68mm) проводника проводника алюминиевый



Обнаженное ПРИМЕНЕНИЕ электрического кабеля проводника

Проводники ACSR усиленные проводники с однослойным или разнослоистым алюминием, который сели на мель вне гальванизированного стального провода с сердечником. Главным образом использованный в индустриях силы и передающей линии.



Внутренность ACSR стальное «ядр», которое главным образом увеличивает прочность; снаружи создано программу-оболочку вокруг стального ядра с алюминиевым проводом путем переплетать, и алюминиевая стренга главным образом играет роль передавать электрическую энергию.



Обнаженный СТАНДАРТ электрического кабеля проводника

Базовая конструкция к стандартам EN 50182 BS 215-2/BS/IEC 61089/ASTM b 232/B 232M/DIN 48204/JIS c 3110.



Примечание: Значения настоящей оценки упомянутые в вышеуказанной таблице основаны на скорости ветра 0,6 метров/секунды, радиации солнечного тепла 1200 ватт/metre2, температуры окружающей среды 50° c & температуры проводника 80°C.



Линия 110KV надземная преимущества ястреба 477MCM ACSR (AL26/3.44mm, St7/2.68mm) кабеля проводника проводника алюминиевые

ACSR имеет простую структуру, удобную установку и обслуживание, низкую линию цену, большую емкость передачи, и благоприятно к класть особенных географических условий как пересекая реки и долины. Оно имеет хорошую электрическую проводимость и достаточную механическую прочность на растяжение прочности и высоких. , Расстояние поляка башни можно увеличить и так далее. Поэтому, оно широко использован в надземных линиях передачи и распределения различных уровней напряжения тока.



ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА

ºC density@20 Алюминиевый: 2,703 kg/dm
Гальванизированная сталь: 7,80 kg/dm
°C Coefficient@20 температуры Алюминиевый: 0,00403 (°C)
°C resistivity@20 Алюминиевый: Превысить 0,028264

линейное Expansivity



 Алюминиевый: 23 x10 (°C)
Гальванизированная сталь: 11,5 x10 (1/°C)



УСЛОВИЯ ОБСЛУЖИВАНИЯ

Температура окружающей среды -5°C - 50°C
Давление ветра 80 до 130kg/m
Сейсмическое ускорение 0.12 - 0.05g
Уровень Isokeraunic 10 до 18
относительная влажность 5 до 100%



Линия 110KV надземная кабеля проводника проводника ДАННЫЕ ПО ястреба 477MCM ACSR (AL26/3.44mm, St7/2.68mm) алюминиевого ТЕХНИЧЕСКИЕ

Количества проводов Модули упругости Coeficient линейного расширения
AL СТАЛЬ Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11,5 x106 19,1 x10-6 10,6 x10-6
6 7 77 11,0 x106 19,8 x10-6 11,0 x10-6
12 7 107 15,2 x106 15,3 x10-6 8,5 x10-6
18 1 67 9,5 x106 21,2 x10-6 11,8 x10-6
24 7 74 10,5 x106 19,6 x10-6 10,9 x10-6
26 7 77 10,9 x106 18,9 x10-6 10,5 x10-6
28 7 79 11,2 x106 18,4 x10-6 10,2 x10-6
30 7 82 11,6 x106 17,8 x10-6 9,9 x10-6
30 19 80 11,4 x106 18,0 x10-6 10,0 x10-6
32 19 82 11,7 x106 17,5 x10-6 9,7 x10-6
54 7 70 9,9 x106 19,3 x10-6 10,7 x10-6
54 19 68 9,7 x106 19,4 x10-6 10,8 x10-6





Линия 110KV надземная ПАРАМЕТРЫ ястреба 477MCM ACSR (AL26/3.44mm, St7/2.68mm) КОНСТРУКЦИИ кабеля проводника проводника алюминиевые


АМЕРИКАНСКИЙ СТАНДАРТ ASTM B232-B232 M1999
Кодовое слово Садить на мель Номинальный общий диаметр Масса Расклассифицированная прочность
  Алюминиевые провода Стальные провода
  Номер Диаметр Номер Диаметр
    mm   mm mm kg/Km kN
Grackle 54 3,77 19 2,27 33,99 2278,37 186,38
Овсянка 45 4,14 7 2,76 33,07 1997,11 142,34
Фазан 54 3,9 19 2,34 35,1 2431,65 193,94
Выпь 45 4,27 7 2,85 34,16 2131,05 151,68
Жаворонок 36 4,78 1 4,78 33,43 1913,77 117,43
Мартин 54 4,02 19 2,41 36,17 2581,96 205,95
Ковш 45 4,5 7 2,93 35,2 2263,49 161,02
Piover 54 4,14 19 2,48 37,21 2735,24 218,41
Bobolink 45 4,53 7 3,02 36,25 2397,43 170,37
Попугай 54 4,25 19 2,55 38,23 2884,05 229,97
Поползневый 45 4,65 7 3,1 37,24 2529,87 178,37
Сокол 54 4,36 19 2,62 39,24 3038,82 202,39
Lapwing 45 4,78 7 3,18 38,2 2663,81 187,71
Chukar 84 3,7 19 2,22 40,69 3083,47 226,86
Синяя птица 84 4,07 19 2,44 44,75 3732,31 268,23
Киви 72 4,41 7 2,94 44,07 3424,26 221,52
Thrasher 76 4,43 19 2,07 45,77 3754,63 252,21





Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная

Линия проводник проводника 110KV ястреба 477MCM AL26/3.44mm St7/2.68mm ACSR надземная

О нас
Мы, CO. технологии кабеля Zhenglan, Ltd, изготовитель кабеля и провод с излишек опытом 20years'.
Наша мастерская фабрики занять о 60000SQM расположена в графстве Wuzhi, городе Jiaozuo, провинции Хэнаня, в середине Китая.
Международный центр продаж размещает в городе Zhengzhou, Хэнане, о прогулке 10minutes к железнодорожному вокзалу Zhengdong, привод 45minutes' к международному аэропорту Xinzheng.
Наши главные продукты
надземный проводник пользы передающей линии обнаженный (ACSR, AAC, AAAC etc)
надземный проводник пользы передающей линии 1-35kv изолированный
польза 0.6/1kv распределения силы, 1.8/3kv PVC/XLPE/PE изолировала силовой кабель LV (низшего напряжения) armored или unarmored
польза 3.6/6kv распределения силы, 6/10kv, 8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE изолировала силовой кабель MV (среднего напряжения тока) armored или unarmored;
300/300V, 300/500V, кабель cotrol 450/750V, провод дома


Почему вы выбрать нас?


  • Обслуживания OEM/ODM обеспечили;
  • Продукты исполняют со стандартами GB, IEC, BS, ASTM, DIN, VDE и JIS; Requirments клиента стандартные приняли;
  • Аттестованный к 9001:2015 ISO, 14001:2015 ISO и 18001:2007 OHSAS;
  • Зарегистрированная столица $30 миллионов и фабрика покрывают зону 60,000㎡;
  • Предварительное испытательное оборудование и процедуры, осмотр 100% перед фабрикой;
  • Достаточные запасы и самое высокое эффективное грузя время guarranteed;
  • Профессиональные пре-продажи и послепродажные обслуживания обеспечили
