30KV, 50KV, 60KV, 80KV доступны. Добро пожаловать к нам для получения дополнительной информации.

Ультранизкочастотная изоляция выдерживает испытание напряжения на самом деле является альтернативным методом испытания напряжения на частоте питания.Мы знаем, что когда частота напряжения выдерживать испытание мощности проводится на больших генераторов, кабели и другие испытательные объекты, поскольку их изоляционный слой имеет большую емкость, требуется испытательный трансформатор большой емкости или резонансный трансформатор.Такое огромное оборудование не только громоздкое и дорогое, но и неудобный в использовании.

Для решения этого противоречия энергетический отдел принял решение уменьшить частоту испытаний, тем самым уменьшив емкость испытательного источника питания.

Многие годы теории и практики в стране и за рубежом доказали, что использование 0.1Hz сверхнизкочастотного напряжения выдерживают испытание вместо частоты напряжения мощности выдерживают испытание может не только иметь одинаковую эквивалентность, но также значительно уменьшают объем и вес оборудования.

На приведенном рисунке представлена полная схема конфигурации 80 кВ

Пробная система 50 кВ

СТРАНИЦЫ

Этот продукт использует цифровую технологию преобразования частоты, одночиповый микрокомпьютерный контроль, повышение напряжения, измерение, защита полностью автоматическая.так маленький размер и легкий вес, использование большого цветного сенсорного экрана, четкий и интуитивный, простая работа, дисплей выходной волновой формы.Индекс конструкции соответствует национальному стандарту "Общие технические условия сверхнизкочастотного генератора высокого напряжения"Основные особенности:

1Ультранизкая частота с номинальным напряжением менее или равным 60 кВ использует структуру одного соединения (бустер);Ультранизкая частота свыше 60 кВ имеет серийную структуру (два усилителя в серии), что значительно уменьшает общий вес и повышает грузоподъемность, и два ускорителя могут использоваться отдельно для достижения многоцелевой машины.

2Данные о токе и напряжении собираются непосредственно с высокого напряжения, поэтому данные точны.

3Интеллектуальная функция комплексной защиты: нет необходимости устанавливать значение защиты тока и напряжения,прибор может рассчитывать значение защиты от перенапряжения и перенапряжения в соответствии с размером испытательной емкости и значением испытательного напряжения, и также может защищать напряжение и текущую мутацию, поэтому он может улавливать ситуацию с разрядом.

4Выход высоковольтных линий 150 кВ, безопасный и надежный.

5Из-за замкнутой схемы управления отрицательной обратной связью выход не имеет эффекта увеличения мощности.

Техническое описание

Входная мощность:частота 50 Гц, напряжение 220 В±5% ((или частота 60 Гц, напряжение 110 В±5%). Если для питания используется микрогенератор, следует использовать генератор преобразования частоты,и обычный генератор нельзя использовать, потому что обычная скорость генератора нестабильна, что сделает повышение напряжения ненормальным и повредит прибор.

Основная структура

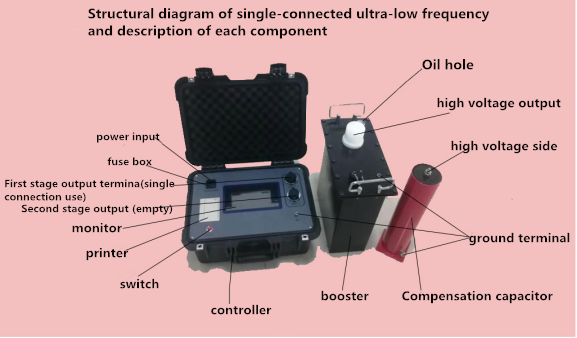

• Для сверхнизкой частоты с номинальным напряжением ниже 60 кВ ((включите 60 кВ) используется усилитель, который называется односоединенной сверхнизкой частотой,и его структура и компоненты описаны на следующей рисунке::

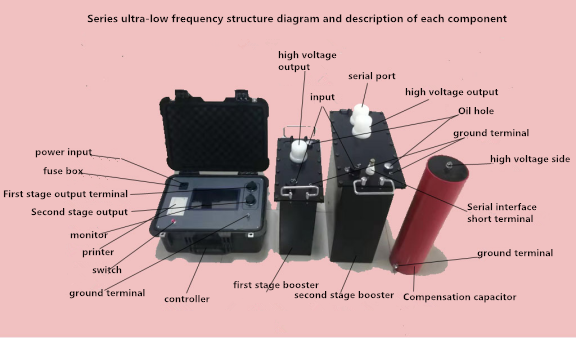

• Для ультранизкой частоты с номинальным напряжением выше 60 кВ два усилителя используются в серии, которая называется серийной ультранизкой частотой,и его структура и компоненты описаны на следующей рисунке::

Способ подключения

1. Под 60 кВ односвязный режим испытания сверхнизкочастотного напряжения со следующим:

2Метод подключения для испытания устойчивости к ультранизкочастотному напряжению при подключении двухступенчатого усилителя в серии следующий:
