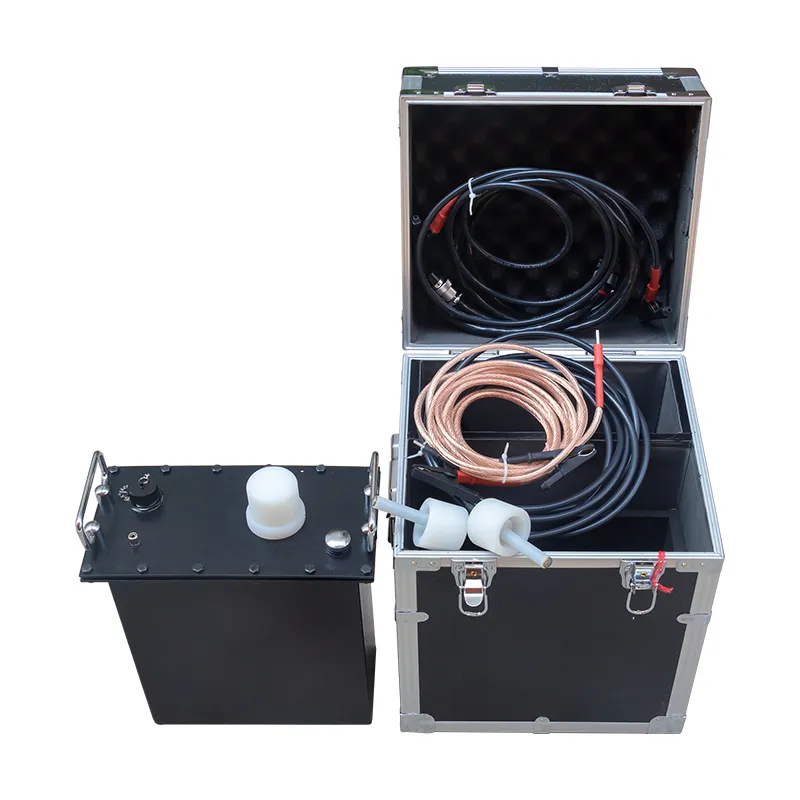

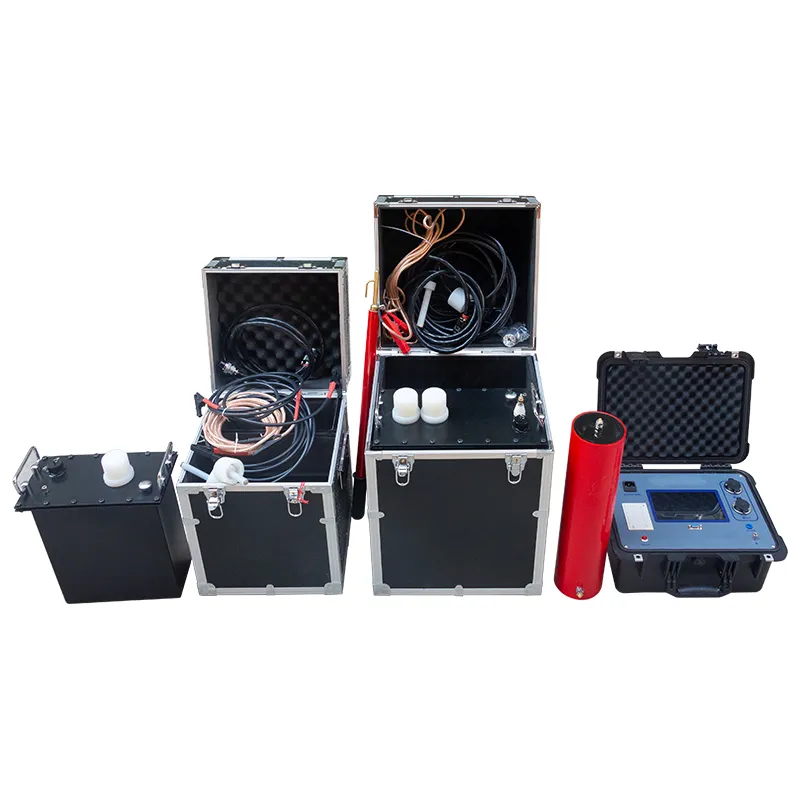

Ультранизкочастотный испытатель выдерживаемого напряжения серии XHDP
VLF AC Hipot Tan Delta Tester (Испытатель тангенса дельта при переменном напряжении сверхнизкой частоты)

ВВЕДЕНИЕ
Испытание изоляции на выдерживаемое напряжение сверхнизкой частоты на самом деле является альтернативным методом испытания на выдерживаемое напряжение при промышленной частоте. Мы знаем, что при проведении испытания на выдерживаемое напряжение при промышленной частоте на больших генераторах, кабелях и других объектах испытаний, из-за того, что их изоляционный слой представляет собой большую емкость, требуется испытательный трансформатор большой мощности или резонансный трансформатор. Такое огромное оборудование не только громоздко и дорого, но и неудобно в использовании.

Чтобы решить это противоречие, энергетический отдел принял решение о снижении частоты испытаний, тем самым уменьшив мощность испытательного источника питания.

Многолетний опыт теории и практики в стране и за рубежом доказал, что использование испытания на выдерживаемое напряжение 0,1 Гц сверхнизкой частоты вместо испытания на выдерживаемое напряжение при промышленной частоте может не только иметь ту же эквивалентность, но и значительно уменьшить объем и вес оборудования.

ОСОБЕННОСТИ

Этот продукт использует технологию цифрового преобразования частоты, управление микрокомпьютером с одним чипом, повышение, понижение напряжения, измерение, защиту полностью автоматически. Благодаря полностью электронной конструкции, небольшому размеру и легкому весу, использованию большого цветного сенсорного дисплея, четкому и интуитивно понятному, простому управлению, отображению выходной формы сигнала. Индекс проектирования соответствует национальному стандарту «Общие технические условия генератора высокого напряжения сверхнизкой частоты». Основные особенности заключаются в следующем:1. Сверхнизкая частота с номинальным напряжением менее или равным 60 кВ использует однозвенную структуру (один усилитель); Сверхнизкая частота более 60 кВ использует последовательную структуру (два усилителя последовательно), что значительно снижает общий вес и увеличивает несущую способность, а два усилителя можно использовать отдельно для достижения многоцелевой машины.

2. Данные о токе и напряжении отбираются непосредственно с высоковольтной стороны, поэтому данные точны.

3. Интеллектуальная комплексная функция защиты: нет необходимости устанавливать значение защиты по току и напряжению, прибор может рассчитать значение защиты от перенапряжения и перегрузки по току в соответствии с размером испытательной емкости и значением испытательного напряжения, а также может защитить от скачков напряжения и тока, поэтому он может фиксировать ситуацию разряда. Время срабатывания защиты составляет менее 20 мс.

4. Выход высоковольтной линии 150 кВ, безопасный и надежный.

5. Из-за контура управления отрицательной обратной связью выход не имеет эффекта повышения емкости.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Входная мощность: частота 50 Гц, напряжение 220 В±5% (или частота 60 Гц, напряжение 110 В±5%). Если для питания используется микрогенератор, следует использовать генератор преобразования частоты, а обычный генератор использовать нельзя, потому что скорость обычного генератора нестабильна, что приведет к аномальному повышению напряжения и повреждению прибора.

ОСНОВНАЯ СТРУКТУРА

1. Для сверхнизкой частоты с номинальным напряжением ниже 60 кВ (включая 60 кВ) используется один усилитель, который называется односвязной сверхнизкой частотой, и его структура и компоненты описаны на рисунке ниже:

2. Для сверхнизкой частоты с номинальным напряжением выше 60 кВ используются два усилителя последовательно, что называется последовательной сверхнизкой частотой, и ее структура и компоненты описаны на рисунке ниже:

СПОСОБ ПОДКЛЮЧЕНИЯ

1. Ниже 60 кВ однозвенный режим подключения испытания напряжением сверхнизкой частоты выглядит следующим образом:

2. Способ подключения испытания на выдерживаемое напряжение сверхнизкой частоты, когда двухступенчатый усилитель подключен последовательно, выглядит следующим образом:

ЭТАПЫ РАБОТЫ - ДЛЯ ИСПЫТАНИЯ НА ВЫДЕРЖИВАЕМОЕ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
После подключения полевой испытательной системы в соответствии с вышеизложенным, источник питания может войти в испытание.

1. На главной странице сенсорного экрана блока управления находится схема подключения. Выберите схему подключения, соответствующую фактической ситуации.

2. Если испытываемый кабель имеет длину менее 100 метров и прибор не может выдать плавное синусоидальное напряжение, компенсационный конденсатор можно подключить параллельно на испытательном конце.

3. После перехода на страницу настройки параметров можно изменить время испытания, испытательное напряжение в соответствии с требованиями испытания. Щелкните данные, которые вы хотите изменить, и появится цифровая клавиатура для ввода необходимых данных. Для обеспечения безопасности система ограничивает входные данные: диапазон испытательного напряжения от 0 до номинального значения; Продолжительность испытания составляет от 1 до 99 минут, а ввод данных за пределами диапазона недействителен. После испытания этот параметр автоматически сохраняется в качестве значения по умолчанию для следующего испытания.

4. Нажмите испытание на выдерживаемое напряжение, чтобы начать испытание, прибор выполнит два-три цикла, чтобы поднять напряжение до заданного напряжения.
В первые два цикла предварительно испытайте испытываемый продукт, определите, имеет ли испытываемый продукт неисправность с низким сопротивлением, измерьте емкость испытываемого продукта, а затем определите соответствующую частоту в соответствии с размером емкости испытываемого продукта для испытания на сопротивление напряжению.
Система обеспечивает интеллектуальную защиту для процесса испытания: перенапряжение, перегрузка по току, внезапное изменение напряжения и тока, разряд и другие защитные действия.

5. После отсчета времени испытания прибор автоматически остановится, или вы можете напрямую нажать кнопку остановки, чтобы остановить.

Процесс отключения автоматически разрядит испытываемый объект. После отключения данные можно распечатать или сохранить, и можно сохранить 90 групп в цикле. Выбранную запись данных можно распечатать в запросе исторических данных.

Верхняя строка экрана является напоминанием о рабочем состоянии прибора, включая некоторую информацию о неисправностях прибора. Нажмите кнопку «Подробности», чтобы просмотреть всю информацию, включая рабочее состояние и информацию о неисправностях прибора и образца. Из-за подсказок сенсорных клавиш и справочной информации пользователи также могут следовать подсказкам.

6. Перед снятием кабеля отсоедините шнур питания, разрядите испытание с помощью разрядного стержня, а затем выполните короткое замыкание, а затем выполните операцию снятия кабеля.

Четыре основных рабочих интерфейса выглядят следующим образом:

Выберите схему подключения (На рисунке выше показана схема подключения оборудования до 60 кВ включительно.)

Установите испытательное напряжение и время испытания в соответствии с фактическими требованиями испытания

Нажмите Испытание на выдерживаемое переменное напряжение, чтобы войти в интерфейс испытания

Интерфейс испытательного конца

ЭТАПЫ РАБОТЫ - ДЛЯ ИСПЫТАНИЯ НА ДИЭЛЕКТРИЧЕСКИЕ ПОТЕРИ VLF

Особое примечание: Только устройства для испытаний сверхнизкой частоты с функцией диэлектрических потерь можно приобрести для измерения диэлектрических потерь

1. Почему для испытания диэлектрических потерь кабелей следует использовать сверхнизкую частоту
Из-за большой емкости изоляционного слоя кабеля требуется, чтобы прибор для измерения диэлектрических потерь имел большую испытательную емкость и высокое испытательное напряжение. Например, для кабелей 35 кВ напряжение испытания диэлектрических потерь должно составлять 1,5 раза U0 (т.е. 39 кВ). Обычный испытатель диэлектрических потерь при промышленной частоте имеет небольшую несущую способность и низкое испытательное напряжение (менее 12 кВ), что не может удовлетворить это требование испытания. Сверхнизкая частота имеет высокую несущую способность из-за своей низкой рабочей частоты, что делает ее подходящей для проведения испытаний диэлектрических потерь на кабелях.

2. Введение в продукты серии диэлектрических потерь сверхнизкой частоты
Все спецификации и продукты различных уровней напряжения могут быть оснащены функцией испытания диэлектрических потерь. Диэлектрические потери сверхнизкой частоты - это многофункциональный кабельный тестер, который может измерять диэлектрические потери, емкость, сопротивление изоляции кабелей, а также выполнять испытания на выдерживаемое переменное и постоянное напряжение. Благодаря установке устройства отбора проб для электрических параметров, связанных с диэлектрическими потерями, в усилителе сверхнизкой частоты и блоке управления, устройство имеет небольшие размеры, легкий вес, простое подключение и простоту использования. Это хороший помощник для полевых испытаний кабелей и определения характеристик изоляции кабелей.

3. Технические показатели диэлектрических потерь сверхнизкой частоты

4. Схема полевой проводки
Метод полевой проводки такой же, как и испытание на выдерживаемое напряжение. Если вы хотите устранить влияние тока утечки по поверхности на диэлектрические потери в конце кабеля, вы можете ввести ток утечки в прибор и вычесть это влияние из общих диэлектрических потерь. Метод проводки для ввода тока утечки с одного конца кабеля называется методом одностороннего экранирования; Метод проводки для ввода тока утечки с обоих концов кабеля называется методом двухстороннего экранирования. Принцип работы по устранению влияния тока утечки по поверхности кабеля на диэлектрические потери показан в разделе 3.6 ниже. Как устранить влияние тока утечки по поверхности кабеля на диэлектрические потери. Две схемы полевой проводки выглядят следующим образом:
4.1 Схема проводки методом одностороннего экранирования

4.2 Схема проводки методом двухстороннего экранирования

Этапы работы

1. После подключения полевой испытательной системы, как описано выше, подключите питание, чтобы войти в испытание.

2. На главной странице сенсорного экрана блока управления находится выбор схемы подключения, вход в интерфейс настройки параметров, время испытания, испытательное напряжение и изменение в соответствии с требованиями испытания.

Щелкните данные, которые нужно изменить, и появится цифровая клавиатура для ввода необходимых данных. Для обеспечения безопасности система ограничила входные данные: диапазон испытательного напряжения составляет от 1 кВ до номинального значения; Время испытания составляет 1-99 минут.

3. Непрерывное испытание диэлектрических потерь - это непрерывное измерение диэлектрических потерь при заданном напряжении, которое также можно использовать в качестве испытания на выдерживаемое переменное напряжение. Национальный стандарт испытания диэлектрических потерь заключается в проведении восьми испытаний данных на трехфазных кабелях при трех точках напряжения (0,5U0, U0, 1,5U0) в соответствии с правилами и расчете среднего значения, вариации и стабильности диэлектрических потерь, автоматическом различении качества изоляции кабелей в соответствии с правилами.

3. После эксперимента этот параметр будет автоматически сохранен в качестве значения по умолчанию для следующего эксперимента.

4. Программа непрерывного испытания диэлектрических потерь: прибор сначала выполняет самопроверку, которая представляет собой предварительное испытание испытываемого объекта и калибровку самого прибора. Продолжительность самопроверки зависит от длины кабеля. Чем длиннее кабель, тем дольше время самопроверки, которое может составлять от одной до пяти минут. Требуется терпение, чтобы дождаться. После завершения самопроверки он автоматически переходит к непрерывному испытанию диэлектрических потерь, которое может одновременно измерять диэлектрические потери, емкость и значения сопротивления изоляции и обновлять данные один раз за цикл.

После нескольких циклов измерения данные станут очень стабильными и их можно будет прочитать.

Система обеспечивает интеллектуальную защиту для процесса испытания: перенапряжение, перегрузка по току, внезапные изменения напряжения и тока, разряд и другие защитные действия.

5. Процесс отключения автоматически разрядит испытываемый объект. После отключения текущие данные можно распечатать или сохранить, а выбранные записи данных также можно распечатать в запросе исторических данных на главной странице. Верхняя строка экрана является подсказкой для рабочего состояния прибора, которая включает некоторую информацию о неисправностях прибора. Поскольку есть подсказки сенсорных клавиш и справочная информация, пользователи могут следовать подсказкам для работы.

6. Перед разборкой провода сначала следует отсоединить шнур питания, а испытываемый объект следует разрядить с помощью разрядного стержня, а затем выполнить короткое замыкание перед разборкой провода.

7. Если длина испытуемого кабеля составляет менее 100 метров и прибор не может выдать плавное синусоидальное напряжение, компенсационные конденсаторы можно подключить параллельно на конце испытываемого объекта. В интерфейсе настройки параметров выберите «Добавить компенсационный конденсатор», чтобы результаты испытаний вычли влияние компенсационного конденсатора. Компенсационный конденсатор должен быть тем, который поставляется с этим продуктом, так как параметры этого конденсатора предварительно установлены в приборе.

На следующих рисунках показаны интерфейс настройки параметров предварительного испытания, интерфейс испытания IEEE и интерфейс результатов испытания. Примечание: Испытание PD, показанное на рисунке, будет отображаться только на устройствах, которые приобрели функцию испытания PD.

ФИЗИЧЕСКИЕ ИСПЫТАТЕЛЬНЫЕ ФОТОГРАФИИ

Полевые испытания
