Xzh Test 60-300 кВ Индивидуальный кабельный трансформатор Высоковольтный генератор Индивидуальный

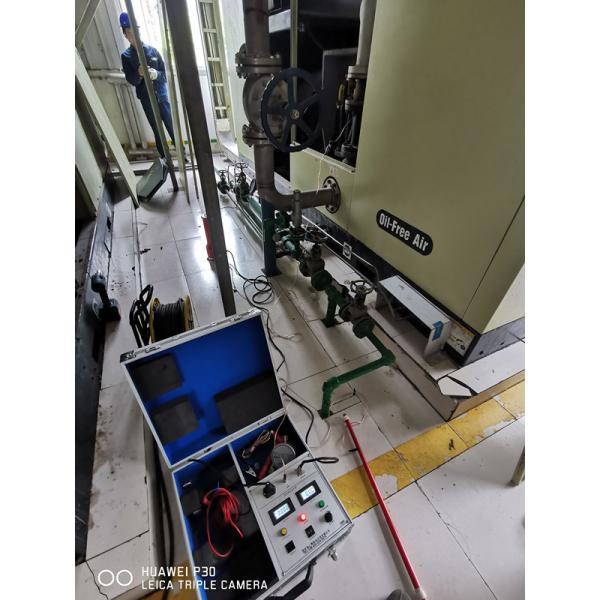

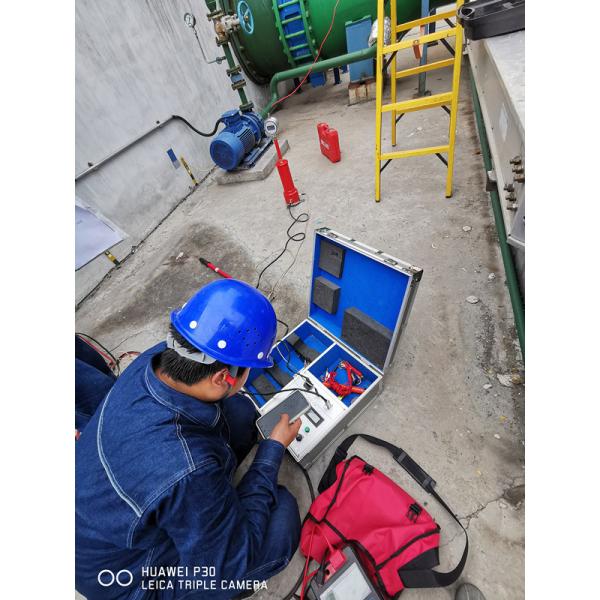

Тестер постоянного высокого напряжения в основном используется в энергетических отделах электроэнергетики, горнодобывающей промышленности, металлургии, сталелитейной промышленности и других предприятиях для проведения испытаний на выдерживаемое напряжение постоянного тока или испытаний на ток утечки постоянного тока на высоковольтном электрооборудовании, таком как разрядники из оксида цинка, силовые кабели, трансформаторы, автоматические выключатели, генераторы и т. д.

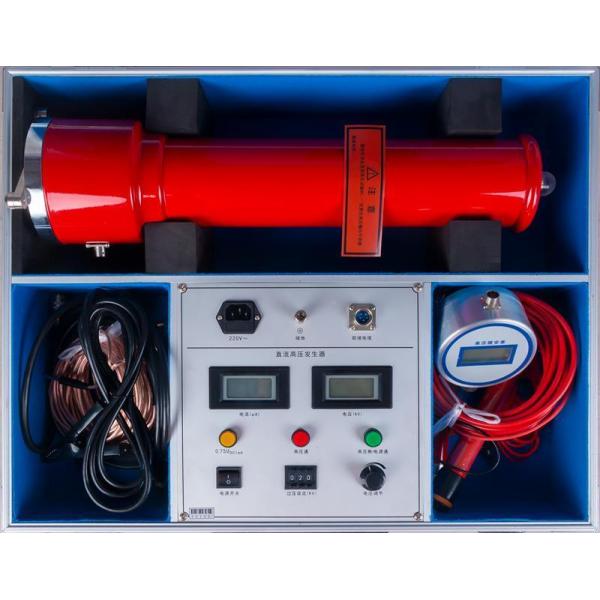

Инструкции по работе с панелью

1. Цифровой амперметр: Цифровое отображение выходного тока постоянного высокого напряжения.
2. Цифровой вольтметр: Цифровое отображение выходного напряжения постоянного высокого напряжения.
3. Желтая кнопка с подсветкой: Действительна, когда горит красный индикатор. При нажатии желтой кнопки загорается желтый индикатор, и выходное высокое напряжение падает до 0,75 от исходного значения, и это состояние поддерживается в течение одной минуты. Эта функция специально используется для разрядников из оксида цинка для быстрого измерения 0,75UDC-1mA. Нажмите зеленую кнопку, красная и желтая лампочки выключаются, высокое напряжение отключается и выходит из состояния 0,75 раза.
4. Красная кнопка с подсветкой: Кнопка подключения высокого напряжения, индикатор высокого напряжения. Когда горит зеленый индикатор, нажмите красную кнопку, загорится красный индикатор и погаснет зеленый, указывая на то, что высоковольтная цепь подключена, и в это время напряжение можно увеличить. Эта кнопка действительна только тогда, когда потенциометр регулировки напряжения возвращается в ноль. Если при нажатии красной кнопки горит красный индикатор и все еще горит зеленый, но красный индикатор гаснет, а зеленый загорается при отпускании кнопки, это означает, что сработала схема защиты в аппарате. В это время необходимо выключить аппарат, чтобы проверить, установлено ли значение переключателя набора перенапряжения менее 5% от полной шкалы и нет ли других неисправностей, прежде чем включать его.
5. Зеленая кнопка с подсветкой: Зеленый индикатор указывает на включение питания и отключение высокого напряжения. Когда горит красный индикатор, нажмите зеленую кнопку, красный индикатор погаснет, а зеленый загорится, и высоковольтная цепь будет отключена.
6. Выключатель питания: Нажмите этот переключатель вправо, питание включено, и загорится зеленый индикатор. В противном случае он выключен.
7. Переключатель набора перенапряжения: используется для установки значения защиты от перенапряжения. Диапазон установки перенапряжения составляет от 0,05 до 1,2 раз от номинального напряжения, а значение, отображаемое переключателем набора, указано в кВ.
8. Потенциометр регулировки напряжения: Этот потенциометр является многооборотным потенциометром. Вращение по часовой стрелке увеличивает напряжение, а обратное вращение уменьшает напряжение. Этот потенциометр имеет функцию электронной защиты нулевого положения, поэтому перед увеличением напряжения необходимо вернуть его в ноль.
9. Разъем ввода питания: Подключите шнур питания, входящий в комплект поставки аппарата, к разъему ввода питания. (AC 220V ±10%, со встроенным предохранителем в розетке.)
10. Клемма заземления: Эта клемма заземления соединена с клеммой заземления умножителя напряжения и заземлением испытуемого образца в одной точке, а затем подключена к сети заземления.
11. Разъем быстрого соединения для кабеля промежуточной частоты и измерения: используется для подключения шасси к умножителю напряжения. При подключении просто совместите штекер кабеля с разъемом и вставьте его на место. При снятии провода сначала переместите внешнюю скобу штекера кабеля назад и приложите небольшое усилие.

Технические параметры

Особенности
1. Шасси использует международное универсальное шасси, которое можно использовать вертикально или горизонтально.
2. Он использует схему умножителя напряжения средней частоты, применяет технологию широтно-импульсной модуляции PWM и мощные устройства IGBT.
3. Он использует большую обратную связь по напряжению, с высокой стабильностью выходного напряжения и небольшим коэффициентом пульсаций ≤1%.
4. Плавная регулировка напряжения во всем диапазоне, хорошая тонкость регулировки напряжения, точность регулировки ≤0,5%, стабильность ≤1%, погрешность напряжения и тока 1%±1 слово.
5. Потенциометр повышения напряжения запускается с нуля.
6. Кнопка функции 0,75UDC1mA, удобная для испытаний разрядников из оксида цинка, точность ≤1%.
7. Защита от перенапряжения использует кодовую настройку, которая видна с первого взгляда, а погрешность составляет ±1%.
