XHGX507 подземный кабельный трубный локатор в основном используется для локализации кабельной ошибки, идентификации кабеля, пути кабеля и измерения глубины.Он может выполнять задачи, которые могли быть выполнены только несколькими наборами инструментов в прошлом.

Принцип работы

Локатор подземных кабельных труб разработан на основе метода электромагнитной индукции и применения принципа связи.

1.Электромагнитный сигнал генерируется передатчиком, и сигнал передается подземному кабелю, подлежащему испытанию, с помощью различных методов соединения передачи.

2После того, как подземный кабель индуцирует электромагнитный сигнал, на кабеле генерируется индуцированный ток, и индуцированный ток распространяется по кабелю на расстояние.

3В процессе распространения тока, электромагнитные волны излучаются на землю через подземный кабель.сигнал электромагнитной волны будет приниматься на земле над кабелем.

4Положение, направление и ошибка подземного кабеля можно судить по изменению силы получаемого сигнала.

Особенности

●На большом экране LCD отображается мощность сигнала, а полоска, стрелки и голосовые сигналы позволяют оператору легко оценить подпольное положение кабеля и точку отказа.Один человек может сделать все.

● полностью цифровой дизайн, четкий большой экран с графическим LCD-дисплеем и надежное расположение

● Портативный и легкий, легко переносимый

● Встроенный аккумулятор

●Встроенный омметр для измерения сопротивления кабельной петли

●Может быть использован для обнаружения ошибок изоляции до 2MΩ к земле

●С функцией подсветки, чтобы адаптироваться к ночной работе

●Встроенный омметр для измерения сопротивления кабельной петли

●Диапазон глубины кабеля и тока

Основные компоненты

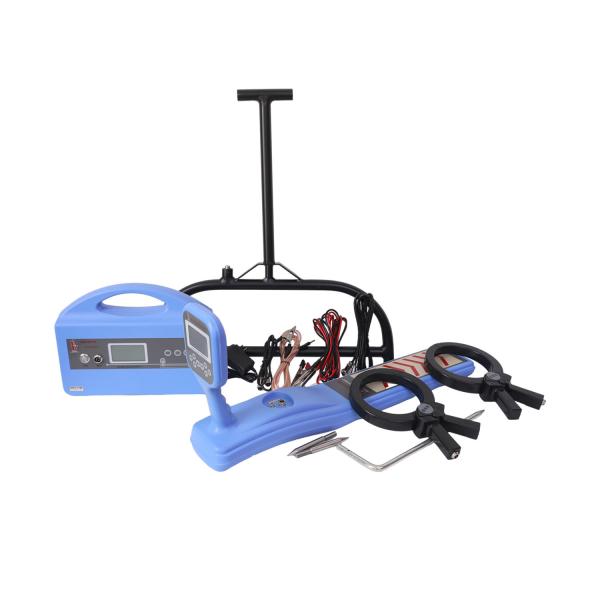

Этот локатор кабельной трубы состоит в основном из передатчика и приемника, с аксессуарами из двух зажимов, одной А-рамки и необходимых проводов подключения.

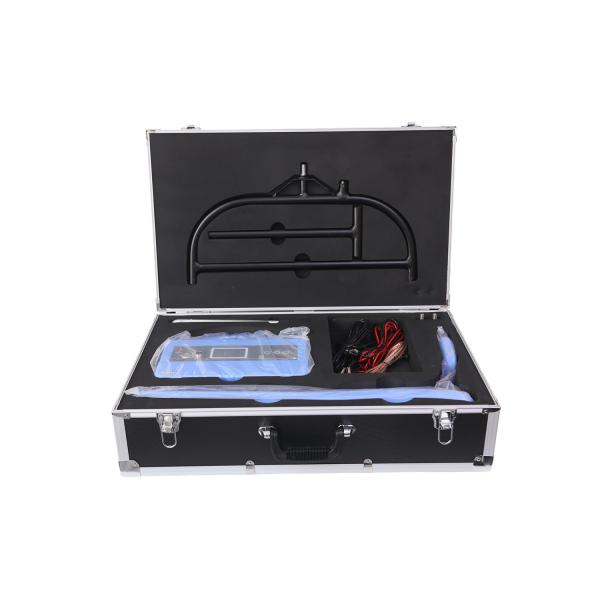

Пакет-Алюминиевый защитный ящик из деревянного корпуса

Испытательная площадка
