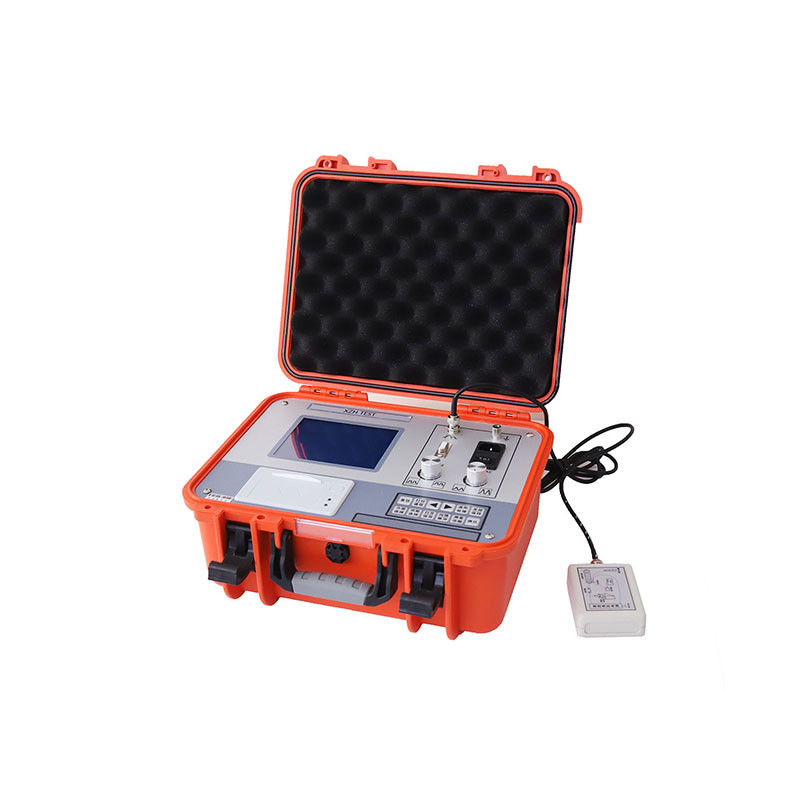

Умный портативный легкий вес 5,7 "с принтером Среднее низкое напряжение подземный TDR кабельный локатор неисправностей

XHGG501B предназначен для обнаружения неисправностей подземных кабелей питания, чтобы обеспечить быстрое точное и безопасное решение измерения.различные носители различных материалов, короткое замыкание, открытое замыкание короткого замыкания линии и низкое и среднее сопротивление.

Отлично подходит для подстанции КВ, гражданской системы электроснабжения и применения источников энергии.

Основные особенности

1Промышленный 5,7LCD дисплей - поле зрения > 160°, рабочая температура -25 °C ~ +65 °C;

2. Централизованное управление с одним чипом, режим работы с нажатием кнопки, сильная анти-интерференция;

3.С диапазоном, измерением скорости, сопротивлением и другими функциями;

4.Микропринтер и интеграция хоста, может печатать тест волнообраз и отчет о испытании в любое время

5.Автоматическое непрерывное отбор проб, никогда не пропускать волну разряда;

6.Метод испытания: отбор проб вспышки, отбор проб импульсов низкого напряжения

7Амплитуда импульса: 100 Впп.

8Ширина импульса: 0,1 и 2 uS.

9Расстояние измерения: Smax: 30km Smin: 15m

10. Ошибка измерения: грубая абсолютная ошибка: ±10 м грубая относительная ошибка: ± 1%

(DL/T849.1-2004 указывает не более ±(1%L+20) m, где: L - длина кабеля)

11. источник питания: встроенный источник питания постоянного тока 24V/7Ah, может работать непрерывно 6 часов

Он также может быть подключен к источнику питания AC 220V 50Hz.

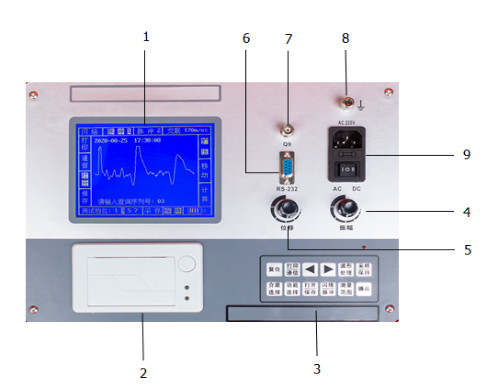

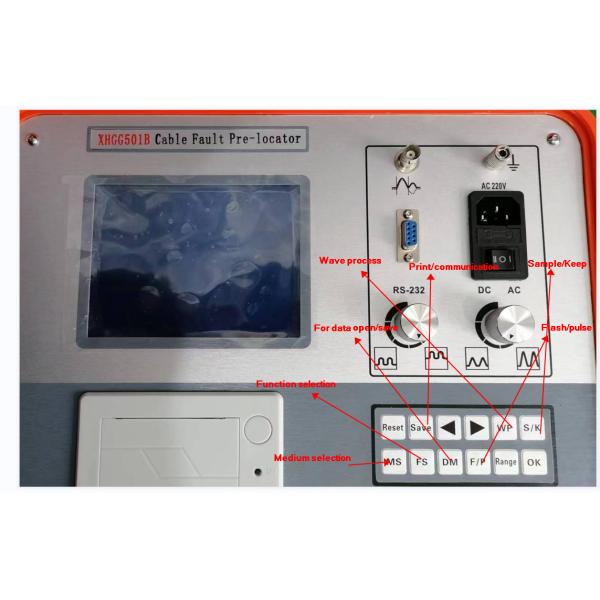

Введение панели

1Дисплей: все операции прибора отображаются через дисплей;

2.принтер: может случайным образом распечатывать содержание дисплея и протокол испытания;

3Клавиатура: 12 клавиш для выполнения основных функций инструмента;

4.Регулирование амплитуды: регулирование амплитуды испытуемой формы волны на дисплее;

5. Вертикальное смещение: регулируйте положение волнообразной пробки на дисплее вверх и вниз;

6.Связь: для получения локального вывода данных, завершить связь с ПК;

7.Q9 порт отбора проб: испытание неисправности через него, выход и сбор формы волны неисправности;

8Терминал безопасности приземления прибора;

9Зарядное питание: нажмите переключатель на положение "I" и подключите систему 220 AC для 220V AC питания.

Переключитесь на "II" для использования внутренней батареи.

Переключатель в положении "II", подключите 220В AC, вы можете зарядить аккумулятор, процесс зарядки, свет экрана прибора.

Нажмите кнопку переключателя на бит "O", чтобы выключить;

Английская версия доступна

Существуют два метода испытания: низковольтный импульс ((LV TDR), высоковольтный флеш-овер ((ICE)

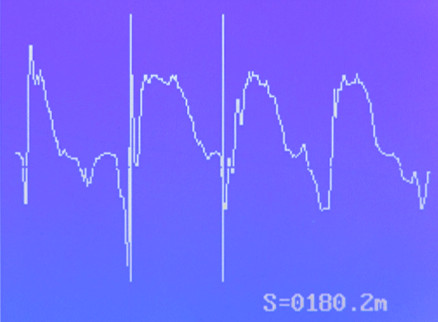

На следующем рисунке показано высоковольтный метод переключения для проверки расстояния отключения кабеля.

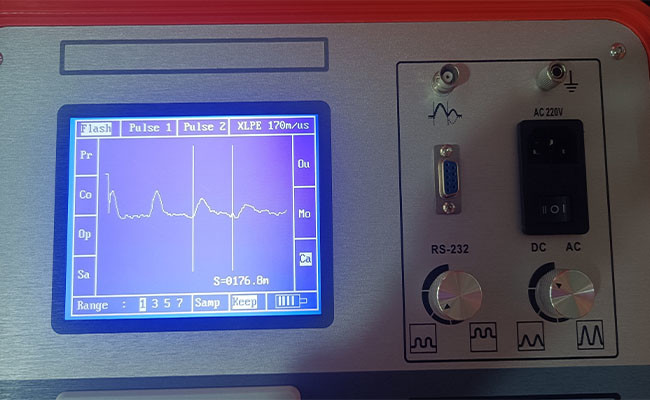

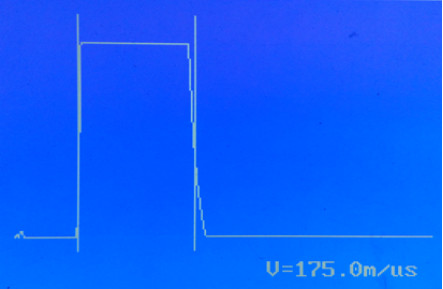

Измерение скорости кабельной волны

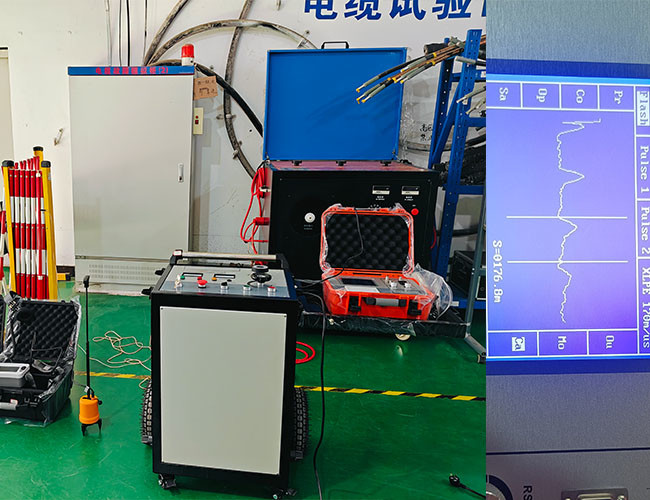

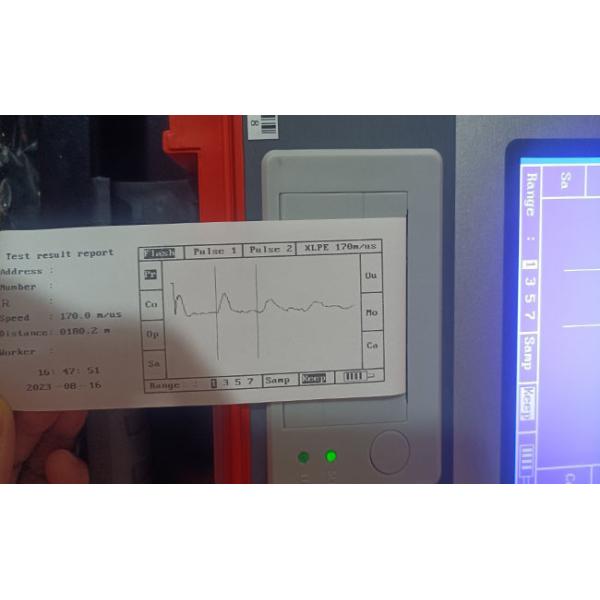

Больше фото-испытаний ((испытание на ВВ-светление)

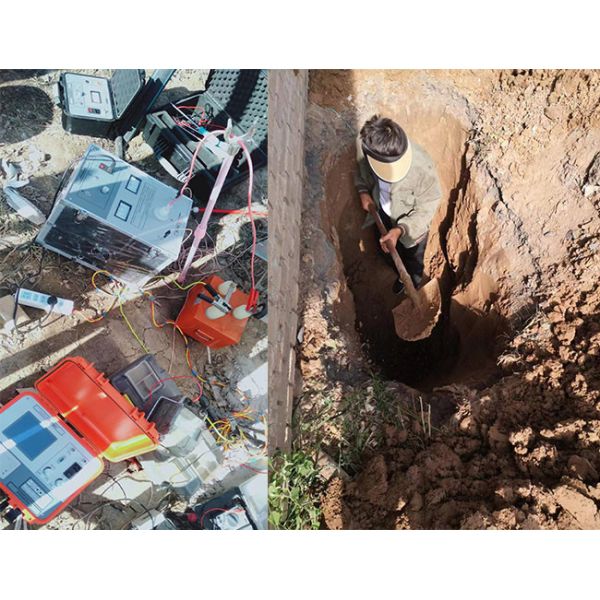

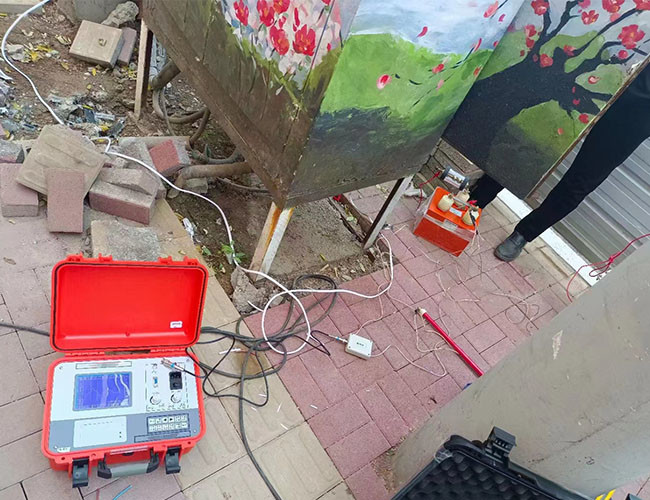

Фотографии испытаний на месте

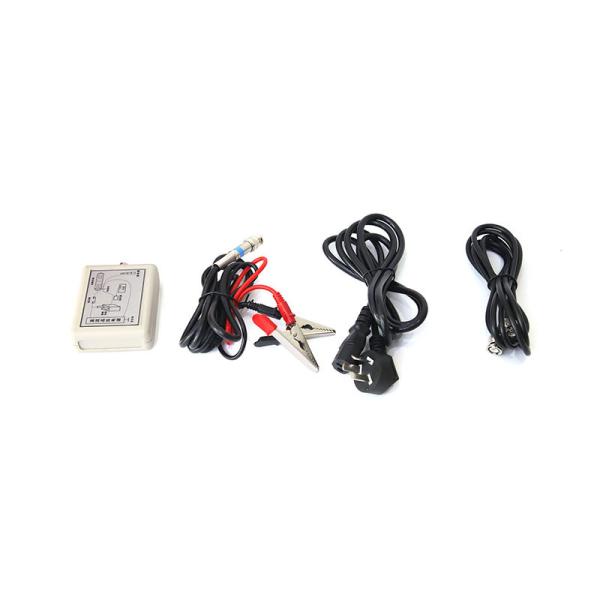

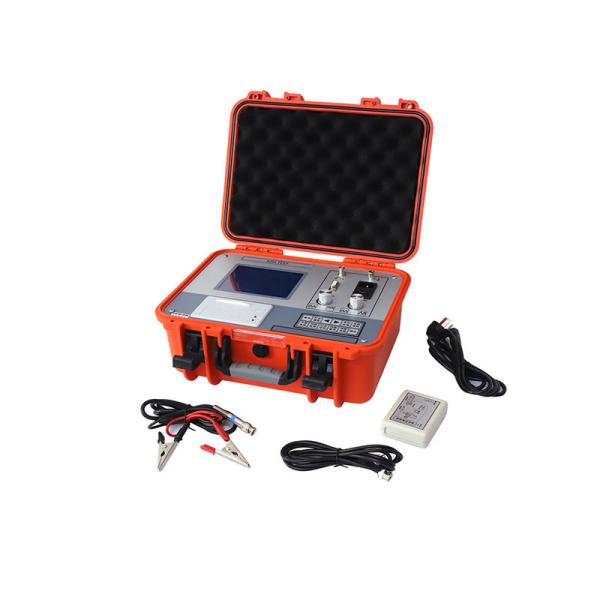

Аксессуары

TDR может использоваться в сочетании с различными высоковольтными устройствами для проведения приблизительного измерения расстояния отказа кабеля высокого сопротивления.
