Спецификации
Номер модели :
DLC (FPM) - 4,8
Место происхождения :
Шанхай
Количество минимального заказа :
1
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
50000пкс/монтх
Упаковывая детали :
pack+Carton
Тип волокна :
SM или MM
Тип соединителя :
LC-LC (SC/FC/LC/ST)
Название продукта :
Гибкий провод оптического волокна FTTA,
Отсчет волокна :
дуплекс
Проверка качества :
Тест 100% перед доставкой
Реальная фабрика :
Да
Соединитель :
KINGSINAL
Длина :
Подгонянный
ПРИМЕНЕНИЕ :
RRU&BBU
Материал :
LSZH
Размер кабеля :
4.8mm
Описание

KINGSIGNAL делают сборку кабеля водостойким оптического волокна LC дуплекса FPM

Место клетки 4G/5G - волокно к решениям антенны (FTTA)

Уступчивый с ERICSSON RRUs



Описание



Это на открытом воздухе собрание оптического кабеля можно использовать для соединять главный блок (MU) с блоком радио удаленным (RRU). Этот оптический кабель можно также использовать как соединительный кабель как на MU, так и настороне когда MU и RRU соединены друг к другу.



Особенности


вносимая потеря *Low & потеря высокого дохода



*Connectors уступчивые с Telcordia GR-326, IEC 61754-20



*The привязывает для того чтобы выполнить 1301-TOL 405 9009



*Mechanical и экологические тесты в соответствии с IEC 60794 -1-2



*RoHS уступчивое



Применения

Универсальное на открытом воздухе

Для коробки распределения связи между и RRH

Раскрытие в применениях башни клетки удаленного радио главных


Габаритные диаграммы

Гибкий провод 1.LC/UPC/FPM-LC/UPC двухшпиндельный

Сборка кабеля оптического волокна LC FTTA дуплекса модуля предохранения от KINGSIGNAL водоустойчивая полная уступчивая с ERICSSON RRUs


структура 2.Product

Нет. Обозначение Описание
1 Кабель

На открытом воздухе оптический кабель, G657A2, однорежимное,

Ядр 2 с 0,9 mm волокна, OD 4,8 mm, черное LSZH
2 Соединитель Дуплекс LC для однорежимного волокна, голубой
3 Клобук Трубка для соединителя LC, белизны
4 Защитный Гибкое защитное со стальной трубкой, OD max.3.0 mm
5 Идентификатор Теплоусаживающая трубка, желтая
6 Идентификатор Теплоусаживающая трубка, белизна
7 Переход Теплоусаживающая трубка, чернота, OD7.5±0.5 mm, L=17mm
8 FPM Полный модуль защиты
9 Ярлык Пластиковый ярлык, водоустойчивый
Волокно a, 9/125/245μm, красная, плотная трубка, OD 0,9 mm
B Волокно b, 9/125/245μm, голубая, плотная трубка, OD 0,9 mm




Структура волокна



Стандарты ITU G.657 A2/IEC60793-2-50 B6_a2
Диаметр плакирования 125 μm ± 0,7
Покрывая диаметр (Uncolored) 245 μm ± 7
Ядр/плакирование ошибки концентричности μm ≤ 0,5
Плакирование/покрытие ошибки концентричности μm 12,0 ≤
Не-циркулярность плакирования ≤ 1.0%
Покрывая Не-циркулярность ≤ 6.0%





Требования к волокна



Λcc длины волны выключения кабеля (nm) ≤ 1260
Рассеивание режима поляризации (ps/√km) ≤ 0,2
Нул λo длины волны рассеивания (nm) 1300 - 1324
Нул наклонов S0 рассеивания на λo (ps/nm2•km) ≤ 0,092
Амортизация типичная, (в кабеле) 1310 / 1550 nm (dB/km) ≤ 0,35/≤ 0,21
Максимум амортизации, (в кабеле) 1310 / 1550 nm (dB/km) ≤ 0,40/≤ 0,25
Хроматичное рассеивание 1310 / 1550 nm (ps/nm•km) ≤ 3,5/≤ 18,0
Гнуть потеря 1550 nm, r = 7,5 mm (dB, 1 поворот) ≤ 0,5
1550 nm, r = 10 mm (dB, 1 поворот) ≤ 0,1
1550 nm, r = 15 mm (dB, поворот 10) ≤ 0,03

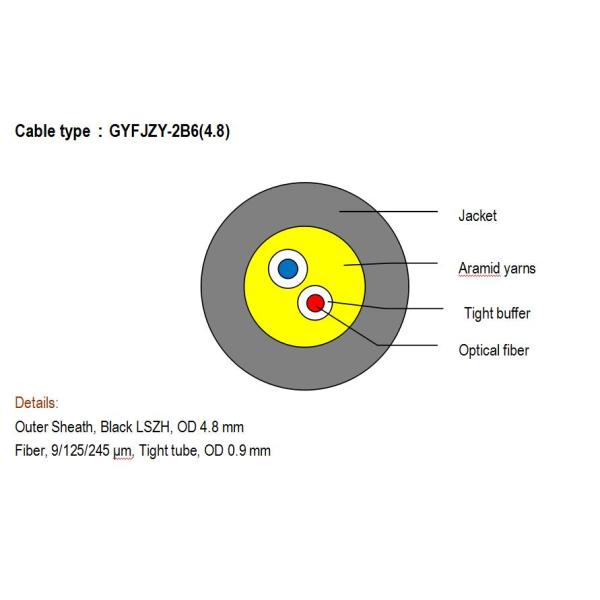

Структура кабеля



Сборка кабеля оптического волокна LC FTTA дуплекса модуля предохранения от KINGSIGNAL водоустойчивая полная уступчивая с ERICSSON RRUs



Спецификация кабеля



Деталь Параметр
Тип кабеля GYFJZY-2B6 (4,8)
Плотный цвет буфера BlueRed
Плотный материал буфера PA12
Плотный диаметр буфера (mm) 0.9±0.05mm
Тип волокна 9/125 (G.657A2) волокон OFS
Член прочности Пряжи Aramid
Цвет куртки Черный
Материал куртки LSZH
Диаметр кабеля (mm) 4.8±0.2
Вес кабеля (kg/km) 25
Радиус загиба MIN. (mm) 10D
Амортизация (dB /km) ≤0.4at1310nm, ≤0.25at1550nm
Короткое напряжение (n) 450
Короткая толкотня (N/100mm) 3000
Температура деятельности (℃) -40~80





Требования к соединителя



Размер   Дуплекс LC – дуплекс LC
Цвет Тело/крышка/клобук Голубое/голубое /White
Полировать   UPC
Ограничиваемая длина Дуплекс LC Максимальные 43 mm (конечная грань соединителя к концу клобука)
Вносимая потеря Снабдите ссылками/случайный dB ≤0.30 /0.50, метод b IEC 61300-3-4
Потеря возвращения   dB ≥ 50, метод 1 IEC 61300-3-6 или эквивалент
Геометрия конечной грани Радиус 7 - 25 mm, IEC 61300-3-16
Смещение вершины < 50="">
Выступание волокна ≤ 50 nm, IEC 61300-3-23
Разведение волокна ≤ 50 nm, IEC 61300-3-23





Механические спецификации



Деталь Стандарт теста Предельное значение Результат теста
Прочность на растяжение IEC 60794-1-2 E1A ≥ 300 n (долгосрочность) Пропуск
Тест установки 1/102 64-COH 109 2099 Обитает время: 24h Пропуск
Сопротивление толкотни

IEC 60794-1-2 E3

≥500mm, 60s, 3 раза

3000 n (плита 100mm)

4000 n (дорн 25mm стальной)

 Отсутствие повреждения к оболочке отсутствие повреждения к оболочке
Радиус загиба IEC 60794-1-2 E11A

≥20mm (кабель)

≥10mm (дуйте вне)

Пропуск

Пропуск
Вытягивать

IEC 61300-2-4

0,5 метра от соединителя

Конец A≥100N (прямое), 120s

≥50N (прямоугольное), 120s

Конец B≥50N (прямое), 120s

DB ≤ 0,2 изменения вносимой потери

Окончательный dB ≥ 50 значения

IP65
Кручение

IEC 61300-2-5

0,5 метра от соединителя

≥ 15N (прямо),

± 180° 25 циклов

DB ≤ 0,2 изменения вносимой потери

Окончательный dB ≥ 50 значения
Сила обжатия (Ferrule) IEC 61300-3-22 5 - 8 n Пропуск
Temp. Задействовать

IEC 61300-2-22

Кабель свернулся спиралью свободно,

≥ 600mm диаметра (500m)

≥ 300mm диаметра (3m)

-40°C к +75°C

Обитает время: 6h (500m) обитают время: 1.5h (3m)

12 цикла

Изменение вносимой потери

Во время dB ≤ 0,5, после dB ≤ 0,4

Окончательный dB ≥ 50 значения





Спецификации окружающей среды



Рабочая температура -40°C к +75°C
Температура установки -15°C к +60°C
Температура хранения -40°C к +75°C
Проникание воды Пропуск, IEC 60794-1-2 F5B
Вертикальное распространение пламени Пропуск, IEC 60332-3-24
Соединители пылают UL 94 V-0
УЛЬТРАФИОЛЕТОВОЕ сопротивление Пропуск, ISO 4892-3





Длина и допуски кабеля



Требования к длины и допуска

Длина (m)

Допуск (mm)

L≤ 5

±50

5 < l ≤ 50

± 1%

L>50

± 1000





Запрещенные и ограниченные вещества

RoHS 2002/95/EC уступчивое

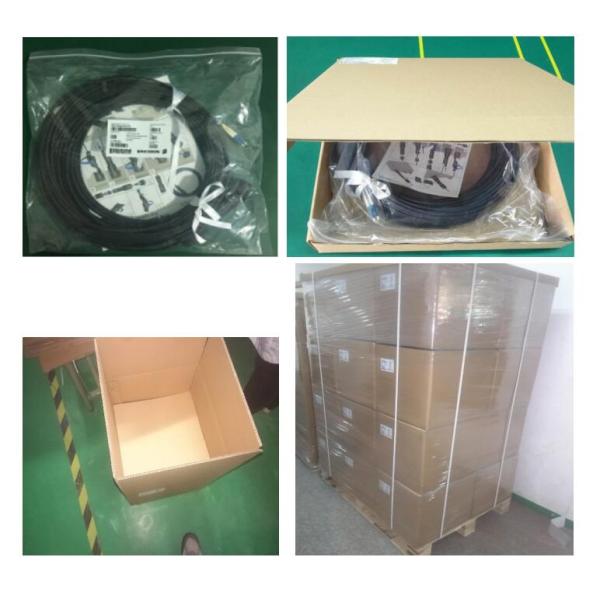

Пример пакета



Сборка кабеля оптического волокна LC FTTA дуплекса модуля предохранения от KINGSIGNAL водоустойчивая полная уступчивая с ERICSSON RRUs





Данные по заказа



Конец a соединителя/конец b соединителя доказательства воды & пыли,

Куртка кабеля, диаметр кабеля, отсчет волокна, тип волокна, длина кабеля



Пример:

LC/UPC/FPM-LC/UPC,

Черное LSZH, 4.8mm, дуплекс, G.657A2, 35 метров
