Закрытие распределения оптического волокна волокна ядра FTTH 16 крытое на открытом воздухе с мини Splitter и переходником PLC

Описание:

Это закрытие соединения интегрирует распределение и разделять в одном, может осуществить сразу сплавливание и разветвлять оптического кабеля, и соответствующее для связывая проволокой соединения в коммуникационном оборудовании оптической связи. Через переходник и прыгуна, который нужно принести в сигнал осуществить оптически функцию распределения, также соответствующее для кабелей оптического волокна и соединения отрезка провода защитного; уникальный дизайн 3 ярусов тела коробки можно использовать как коробка splitter или соединения волокна; доска сальто может быть flipped≥180°, более удобно установить коробку или обслуживание. Если извлеките доску, то оно может положить в постель как закрытие соединения для встречи различных выборов.

Fezture:

Продукт сделан высококачественного удара - устойчивая пластмасса и имеет стандартный пользовательский интерфейс который можно открыть заново. Смогите приспособить 2 модуль splitter LGX PLC 1x8 или стальной тип трубки;

Анти--ультрафиолетов, анти- удар и водоустойчивая функция;

Уникальные доска сальто, ° ≥ 180 угла сальто, зона сплавливания и зона распределения более очевидны, уменьшающ скрещивание кабеля; Кабель оптического волокна может пойти в и из коробки без отрезка кабель.

Технические параметры:

Радиус стекловолокна погнутости: потеря подноса соединения ≥40mm дополнительная: диапазон температур ≤0.1dB: -40°C | +60°C

Анти- бортовое давление: сопротивление удара ≥2000N/10cm: класс предохранения от ≥20N.m: IP65

Спецификация:

Процедура по установки

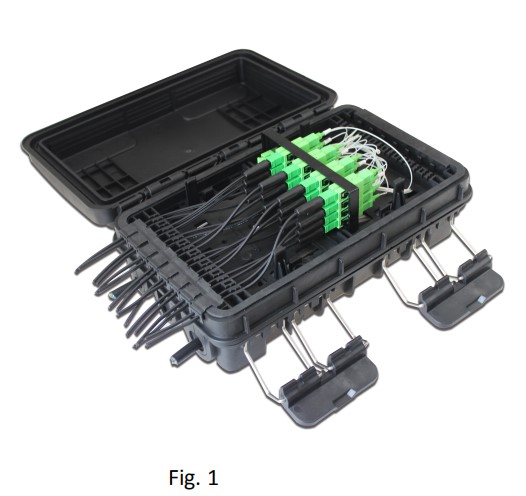

1. Открытая коробка, устанавливает переходники на пластиковый держатель. (См. FIG. 1)

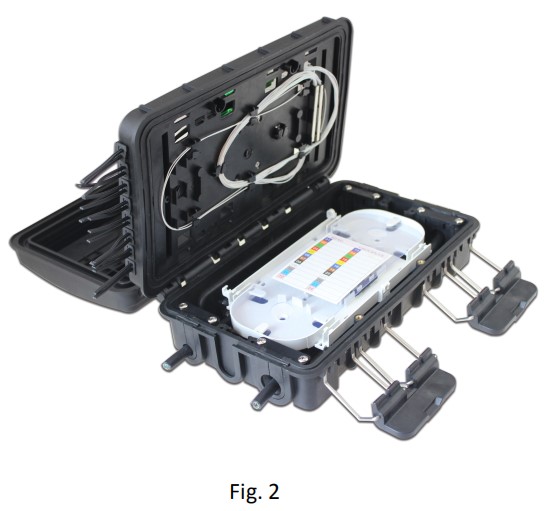

Прокладка наружная куртка, внутренняя куртка, свободная трубка с кабеля, извлекает затир масла заполняя внутри кабеля, держать длину волокна 1-1.6m и стальное ядр 30-50mm; питательный кабель вставки через вход и замок с обручем, плитой прочности для того чтобы зафиксировать ядр волокна. Сверхнормальный оптический кабель свернут спиралью на дне, и сплавленный кабель оптического волокна введен в поднос волокна. Излишний кабель стекловолокна будет исправлен и сохраненный на дне коробки, принесите кабель в поднос соединения. (См. FIG. 2)

Введите соединитель отрезка провода в порт входного сигнала на держателе переходника, тогда ввел в поднос соединения через раскрытые отверстия в ядре подноса. После быть свернутым спиралью и законченным, другой конец отрезка провода приведен к теплоусаживающей трубке установленной в соединяя паз, и нагревает рукав соотвественно для того чтобы сделать волокно и трубку защиты интегрированными в одно, и защищенный соединитель стекловолокна щелкнут в соединяя паз; положенный на крышку PVC для предотвращения упасть. FIG. 1 FIG. 2

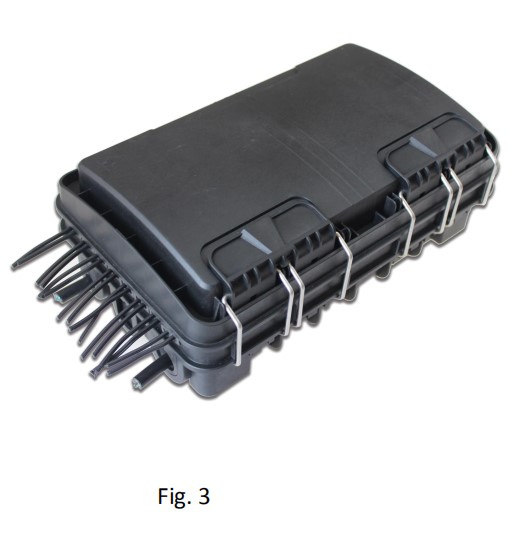

Введите кабельные соединители падения в переходник модуля splitter (сторону выхода), тогда зафиксируйте кабель в фиксируя слоты, после этого через резиновое уплотнение для того чтобы привести вне кабель. (См. FIG. 3)

4. Введите отрезок провода кабеля в фиксируя слот, и после этого пропуск через резину выхода герметизируя для того чтобы привести вне кабель.

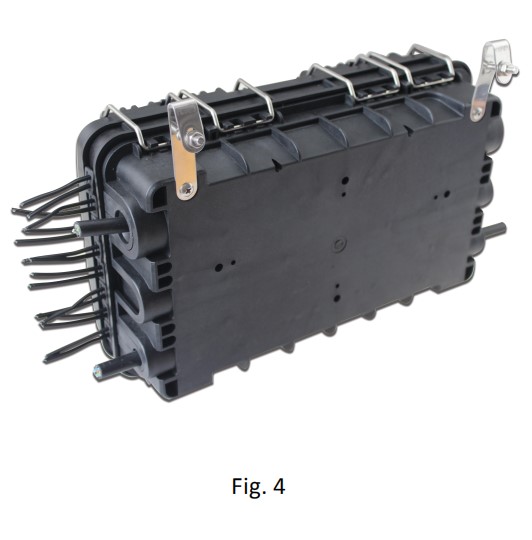

5. Закройте крышку, щелкните пряжку для выполнения установки, установите соединение крюков металла после этого на кабель для воздушных линий. (См. FIG. 4)
