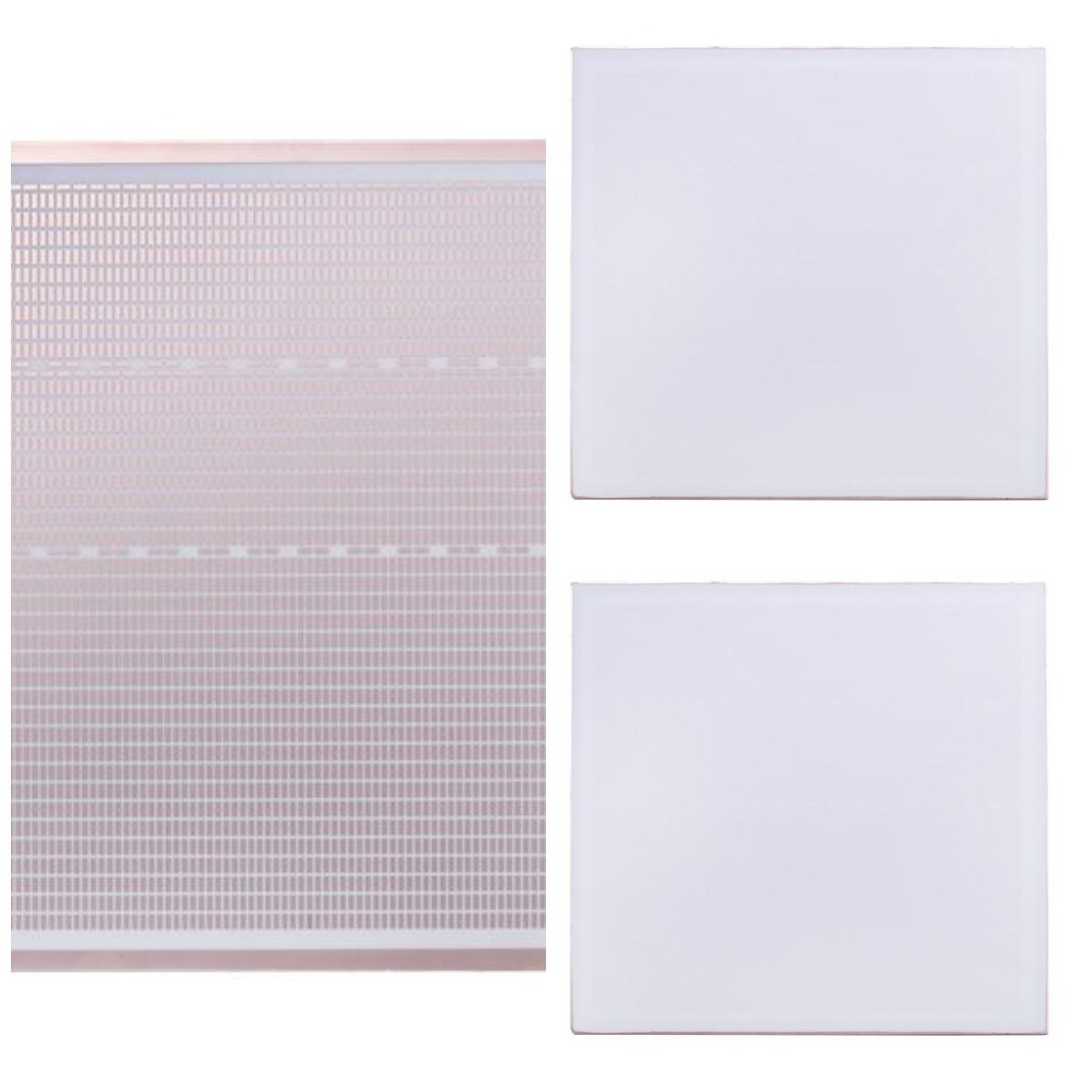

Высокочастотное керамическое золото погружения доски 2.4mm PCB для света СИД
Керамический PCB высокой плотности базового материала керамической основы PCB керамической основы золота погружения доски PCB
Цепь керамической основы золота погружения
Керамический PCB имеет хорошее высокочастотное и электрическое представление, и имеет высокую термальную проводимость, превосходный химикат и термическую стабильность. Превосходная коррозионная устойчивость, он широко использовал в полупроводнике и микроэлектронной цепи упаковывая pcb, приведенную Высоко-яркостью доску несущей обломока, автомобильные электронику и компоненты освещения, высокомощные материалы тепловыделения электронного блока, etc.
Керамическое PCBs обеспечивает самый лучший источник реагировать пункт для печатных схем должных к 2 причинам, высокой термальной проводимости и низкому коэффициенту теплового расширения (CTE). Керамический PCB сильно уникален и полезен потому что полная замена традиционных плат с печатным монтажом имея простую структуру и увеличенное представление.
Характеристики керамического PCB:
1. Монтажные платы печатной схемы на керамике превосходные передатчики тепла.
2. керамические монтажные платы легко не выветрены химикатами.
3. керамическое PCBs обеспечивает высокий уровень механической совместимости.
4. конспектировать высокой плотности прост на керамических досках.
5. Их соответствие CTA компонентное превосходно.
| Детали | Нормальный стандарт |
| Материал | FR-4; Высокий TG FR-4; Базовый материал керамической основы |
| Слой НЕТ. | 1-20 |
| Размер доски | 50mm*50mm-560mm*640mm |
| Толщина доски | 0.4mm-4.0mm |
| Допуск толщины | ±10% |
| Минимальный размер отверстия | 0.15mm |
| Медная толщина | 18um-105um |
| Отверстие гальванического омеднения | 18um-30um |
| Минимальная ширина трассировки | 0.1mm |
| Минимальная ширина космоса | 0.1mm |
| Цвет маски припоя | зеленый; синь; черный; красный… |
| Surfae | Золото погружения, IF-HASL, OSP… |
| Профиль плана | CNC; V-CUT; Пробивать |
| Управление импеданса | ±10% |
| сертификат | ISO9001 |

вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Каковашейпроизводственной мощностифабрикиPCB?
: Наша емкость месячной производительности в 50 000 квадратных метров/месяц и 5000types/month.
Q3: Еслимыне имеемникакойфайлPCB/файлGerber, тотолькоимейтеобразецPCB, смогитевыпроизвестиегодляменя?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q4: КаквыобычнобудетегрузитьPCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
Q5: Что ваше стандартное время выполнения для продукции?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
