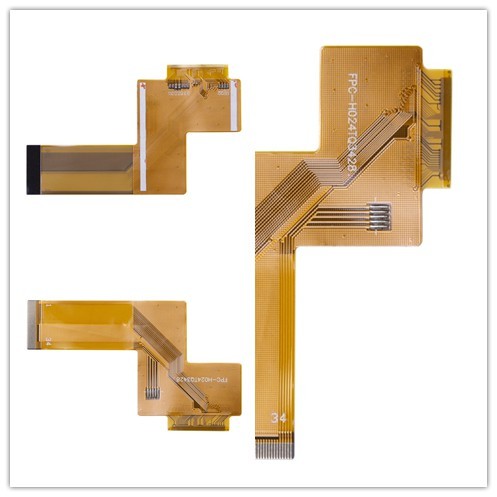

PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb
Спецификации
Номер модели :
ЭД9А8120
Место происхождения :
КИТАЙ
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Срок поставки :
наиболее быстро 24 часа для прототипа 2L и 4L, 3 дня для продукции доски HDI
Упаковывая детали :
вакуум
Слой PCB :
Доска прототипа Pcb 4 слоев гибкая
Материал :
PI
Слой платы :
4L
Законченная обработка :
ENIG
Медная толщина :
1/1 унция
Минимальный размер сверления :
0.1mm
Описание

PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb

Доска PCB гибкого трубопровода собрание платы с печатным монтажом доски Pcba платы с печатным монтажом 4 слоев гибкое

Плата с печатным монтажом 4 слоев гибкая

Гибкие печатные схемы монтажные платы которые имеют способность согнуть или переплести. От этого утверждения, она очевидна что они различены гибкой конструкцией. Именно поэтому электронные инженеры и дизайнеры используют их в применениях которые требуют для их качеств. Они также названы для того чтобы изогнуть цепи и главным образом использованы в небольших электронных применениях. В виду того что они охарактеризованы их способностью согнуть, гибкие печатные схемы сделаны из гибкого субстрата как polyimide. Другое важное качество гибких печатных схем что они имеют главное тепловыделение чем платы с печатным монтажом. Это качество которое делает его возможным для электроники которое использует ее для того чтобы остаться в качественном состоянии в течение длительного времени.

Возможность технологии FPC
Припишите (все размеры mils если
в противном случае определенный)		 Массовое производство (≥ выхода
80%, ≥1,33 Cpk)		 Небольшое количество (≥60% выхода, ключ
≥80% выхода спецификации		 Образец
FPC (yes/no) да да да
Отсчет/структура слоя, максимальная. 2 4 6
Размер (l ×W), максимальный. 550mm*250mm 550mm*250mm 700mm*250mm
Номинальная толщина (mm) 0.1~0.5 0.1~0.5 0.1~0.8
Допуск толщины ±10% (>0.3mm)/±0.03mm (≤0.3mm) ±10% (>0.3mm)/±0.03mm (≤0.3mm) ±10% (>0.3mm)/±0.03mm (≤0.3mm)
Поверхностный тип финиша Золото HASLHard ENIGENEPIGOPSI-SilverI-олова Золото HASLHard ENIGENEPIGOPSI-SilverI-олова Золото HASLHard ENIGENEPIGOPSI-SilverI-олова
Мягкий ENIG (yes/no) нет нет нет
Тип основного вещества PI PI PILCPTK
Толщина Coverlay (um) 28/50/60/80 28/50/60/80 28/50/60/80
Слипчивая толщина (um) 25/40/50/65 25/40/50/65 25/40/50/65
Медная толщина, MIN./максимальные (um) 12-70 12-70 12-70
Толщина основного вещества, MIN./максимальные (um) 25-75 25-75 25-100
Механический просверленный размер через-отверстия (DHS), MIN. 0,15 0,15 0,15
Коэффициент сжатия плакировкой, максимальный. 3:1 3:1 5:1
Размер пусковой площадки, MIN. Со сквозным отверстием: 0.4mm
Без сквозного отверстия: 0.2mm		 Со сквозным отверстием: 0.4mm
Без сквозного отверстия: 0.2mm		 Со сквозным отверстием: 0.3mm
Без сквозного отверстия: 0.2mm
Допуск размера пусковой площадки 20% 20% 10%
Пусковая площадка для того чтобы проложить космос, MIN. 4mil 4mil 4mil
Пусковая площадка для того чтобы конспектировать допуск ±3mil ±3mil ±2mil
Accurancy положения картины ±3mil ±3mil ±2mil
Accurancy положения картины от верхней стороны, который нужно основать ±3mil ±3mil ±2mil
Лазер через диаметр отверстия/пусковую площадку, MIN. 4/12mil 4/10mil 4/10mil
Линия ширина Outerlayer (Hoz+plating)/космос, MIN. 3/3mil 3/3mil 2/2mil
Линия ширина Innerlayer (Hoz)/космос, MIN. 3/3mil 3/3mil 2/2mil
Внутренняя линия допуск ширины ±10% ±10% ±10%
Регистрация Outerlayer, MIN. (диаметр пусковой площадки = DHS + x) DHS + 8 DHS + 8 DHS + 6
Регистрация Innerlayer, MIN. (диаметр пусковой площадки = DHS + x) (l ≤4слоя) DHS + 10 DHS + 10 DHS + 8
Лазер через тангаж отверстия, MIN. 0.40mm 0.40mm 0.35mm
Механический тангаж отверстия, MIN. 0.50mm 0.50mm 0.40mm
Допуск положения просверленного отверстия ±2mil ±2mil ±2mil
Допуск размера отверстия ±2mil ±2mil ±2mil
Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно проложить ±3mil ±3mil ±2mil
Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно конспектировать ±3mil ±3mil ±2mil
Допуск размера плана ±2mil ±2mil ±2mil
Регистрация LPI/запруда, MIN. 2mil/4mil 2mil/4mil 2mil/3mil
Запруда LPI на CVL 8mil 8mil 8mil
Окно Coverlay открытое/запруда Φ0.5mm/0.3mm Φ0.5mm/0.3mm Φ0.3mm/0.2mm
Регистрация Coverlay/подача смолы 4mil 4mil 2mil
Материал Stifferness FR4/PI/Steel FR4/PI/Steel FR4/PI/Steel
Запруда Stifferness, MIN. 12mil 12mil 8mil
Регистрация Stifferness/подача смолы 8mil/4mil 8mil/4mil 4mil/2mil
Допуск импеданса 10% 10% 5%
Термальная надежность (LPI, FCCL, CVL) 288°/10s/3times 288°/10s/3times 288°/10s/3times
Квалифицированный UL материала и структуры PI PI PI

PI 4 наслаивают гибкое золото 3mil погружения доски 1oz ENIG прототипа Pcb

вопросы и ответы:


Q1: Смогли вы обеспечить поиск обслуживаний и компонентов собрания PCB?
: Да, мы смогли также обеспечить поиск компонентов и обслуживания собрания PCB так же, как строение коробки если запрос.

Q2: Которыми странами вы работали с?
: США, Канада, Италия, Германия, Великобритания, Испания, Франция, Россия, Иран, Турция, чехия, Австрия, Австралия, Бразилия, Япония, Индия etc.

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
