Анализ ДИАГРАММЫ ТЕСТА МАКРОСА изображения синуса разрешения и искажение объективов макроса

Диаграмма теста макроса ТЭ274 конструирована для анализа разрешения и искажения объективов макроса прикрепленных в камеры СЛР и системы и компактные камеры в режиме макроса.

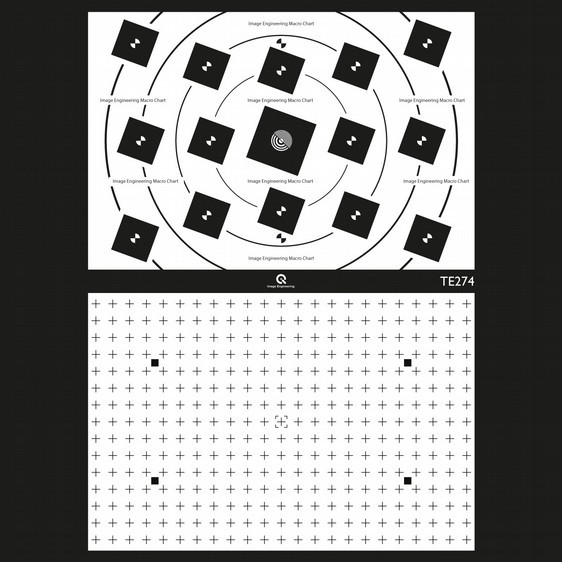

ТЭ274 состоит из 2 частей:

• Наклоненные края для измерения разрешения

Диаграмма содержит 15 наклоненных структур края, каждое с 2 вертикальными и 2 горизонтальными краями и фокусируя помощью в центре. Наклоненная структура края опрокинута 5° и имеет модуляцию приблизительно краев наклоненных 97%.Тхэ аранжирована в пути, поставить на разрешении оси и разрешении на 30%, 45%, 60% и 75% из высоты изображения (коэффициента сжатия 3:2).

• Перекрестная диаграмма для измерения искажения

Черные кресты на белой предпосылке использованы для того чтобы определить искажение (LGD) объектива геометрическое и хроматичную аберрацию.

Для основанного программного обеспечения анализ наклоненных изображений края и искажения, захваченный ТЭ274, вы можете использовать иК-анализатор инженерства изображения.

Использование ТЭ274 с свой обрамлять:

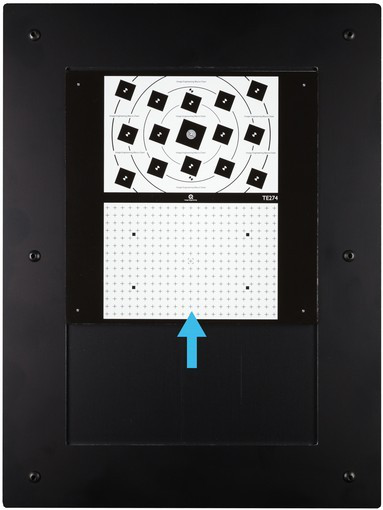

Установите диаграмму в свой обрамлять на таблице под камерой. Для начала с верхней частью скольжения диаграммы (наклоненных краев) диаграммы в обрамлять к вниз положению. Отрегулируйте расстояние между камерой и диаграммой до тех пор пока наклоненная диаграмма края не будет заполнять высоту изображения.

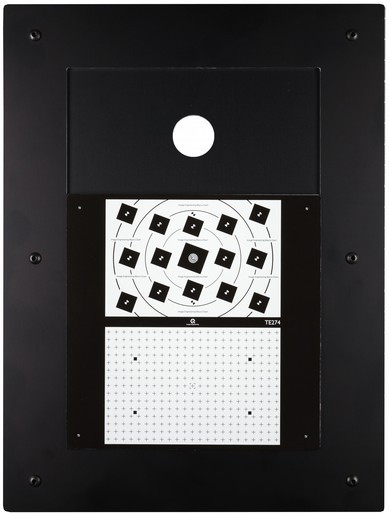

После принимать изображения сползите диаграмму в обрамлять к верхн-положению. Теперь часть искажения точно на положении для принимать изображения. Никакая подрегулировка или рефокуссинг не необходимы.
