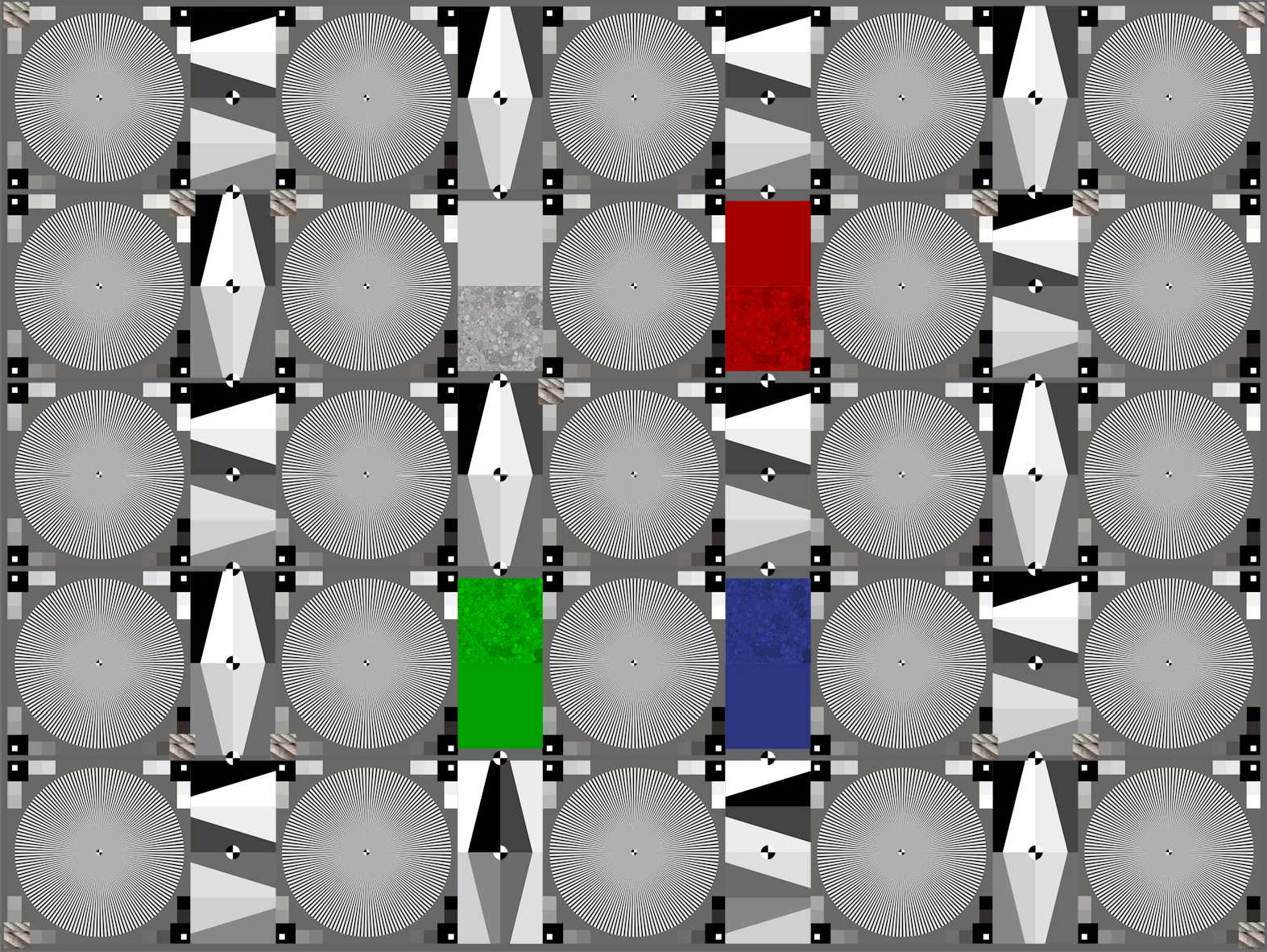

Диаграмма теста ТЭ268 конструирована для измерений разрешения и сметливости. Диаграмму можно проанализировать автоматически с иК-анализатором.

5 различных структур в диаграмме позволяют численному и визуальному анализу:

• 25 синусоидальных звезд Сименса помещены на диаграмме. Звезды имеют серое значение которое изменяет синусоидальное идя на круг вокруг центра звезды.

• Каждая звезда окружена 16 серыми заплатами для того чтобы сделать измерение ОЭКФ. Эту информацию можно использовать для того чтобы линеаризовать данные по изображения.

• 16 наклонили края с контрастом 100, 80, 60 и 40 процентов помещены между звездами.

• 4 мертвых картины лист (серый цвет, красные зеленый цвет, голубые) с заплатами ссылки помещены близко к центру изображения.

• Изображения веревочек в 4 углах и около центра изображения можно использовать для визуального анализа.

Структуры диаграммы следовать рекомендацией самого последнего снадарта Международной организации стандартизации ИСО12233 (2014).

Согласно ИСО12233 16 наклоненных краев можно использовать для того чтобы определить модуляцию и ограничиваясь частоту. Анализ точить можно также сделать с этими структурами.

Мертвые заплаты листьев выполняют измерение разрешения. Они круговые структуры с случайными диаметрами и серыми уровнями. Структуры построены для того чтобы сделать измерения разрешения для других цветов.

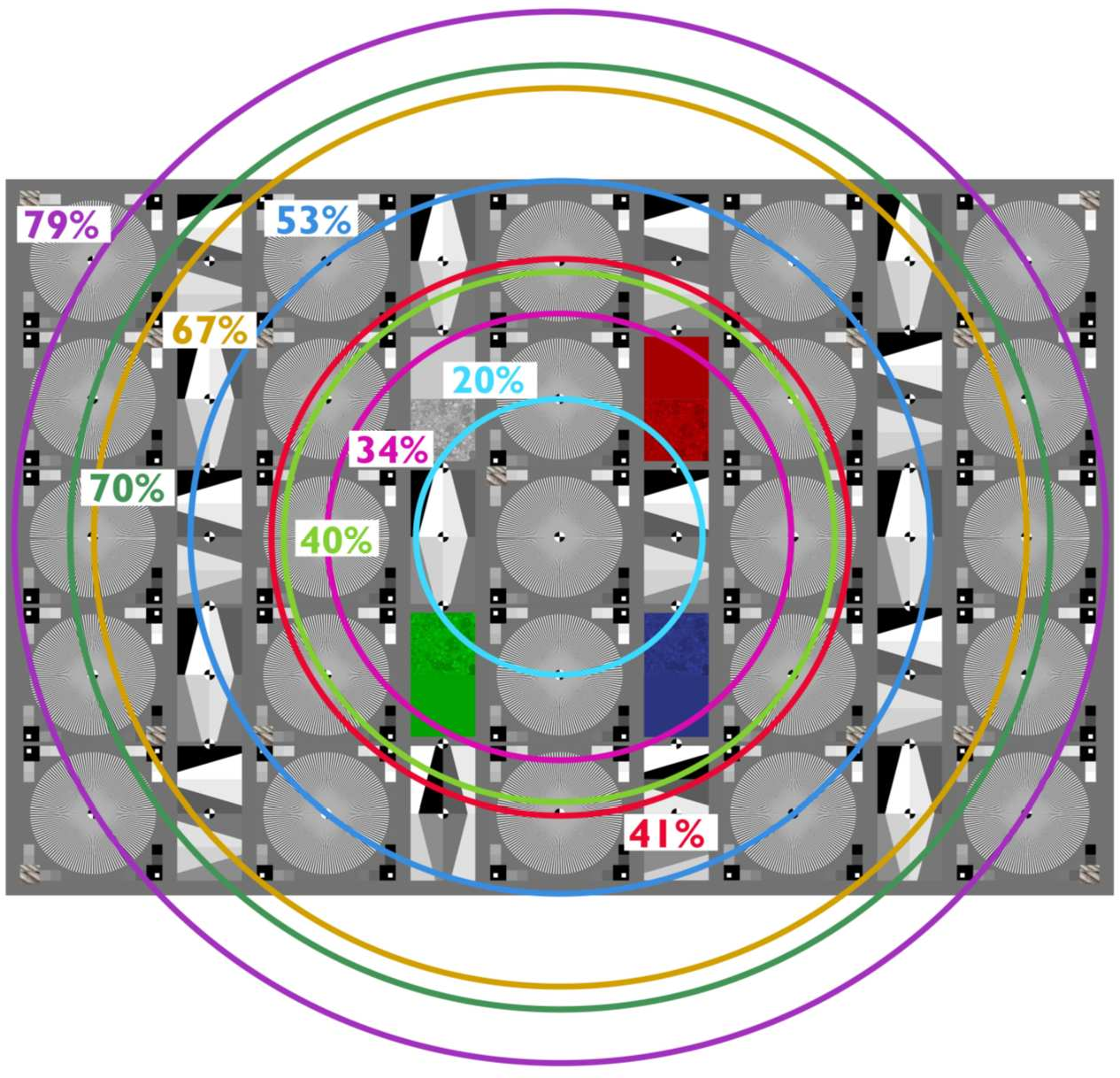

На диаграмме теста ТЭ268 число звезд Сименса увеличено от 9 до двадцать пять для того чтобы получить больше детальной информации о зоне изображения. Разрешение смогло быть решительно на этих высотах изображения (в %): 0,00 до 0,20 до 0,34 до 0,41 до 0,53 до 0,67 до 0,70 до 0,79. Настолько определенно улучшенное количество информации о поведении контраста системы на различных высотах изображения.

Максимальное разрешение ТЭ268 а зависит от размера диаграммы и диаметра:

Диаграмма доступна в 4:3 и 3: 2.

Размеры звезд Сименса и серых заплат:
