800-1000 МГц 100 Вт Psat 50 дБм Усилитель мощности UHF Усилитель линейного RF для беспроводной связи

Dвыписка

Усилитель мощности 800-1000 МГц 100 Вт Psat (насыщенная выходная мощность) 50 дБм предназначен для высокочастотных приложений.

1. Диапазон частот:Он охватывает диапазон частот от 800 МГц до 1000 МГц, поэтому подходит для различных беспроводных коммуникаций, испытаний радиочастотных частот и промышленных приложений в среде высокой частоты.

2. Высокая мощность:С Psat 100W (насыщенная выходная мощность), он обеспечивает надежные возможности выхода сигнала, идеально подходит для приложений, требующих высокой выходной мощности.

3. Высокая прибыль:Усилитель достигает прироста 50 дБм, эффективно повышая входные сигналы для повышения чувствительности и производительности системы.

4. Стабильность и надежность:Используя передовой дизайн усилителя и защитные схемы, он обеспечивает стабильную и надежную работу в различных условиях работы.

5. Многочисленные защитные элементы:Включает защиту от перегрева, защиту от перегрузки и т.д. для защиты оборудования во время длительной работы.

Этот усилитель мощности подходит для базовых станций беспроводной связи, систем испытаний радиочастот, промышленных радаров и других высокомощных приложений с высоким приростом в диапазоне частот 800-1000 МГц.

Спецификация



Спецификации могут быть изменены без предварительного уведомления.



RF / Электрические
Параметр	МИН	Тип.	Максимум	ЕДИНСТВО
Частота работы	800	900	1000	МГц
RF ВВОД		0		dBm
Выходная мощность PSat		50		dBm
Прибыль		50		ДБ
Сила увеличивается		3		ДБ
Ввод VSWR		1.5
Рабочее напряжение		28		VDC
Ложные сигналы			-60	dBc
Гармонические сигналы		- 20		dBc
Время переключения		1.0	2.0	УС



МЭХАНИЧЕСКОЕ
ПАРАМЕТР	VАЛУ	УNIT

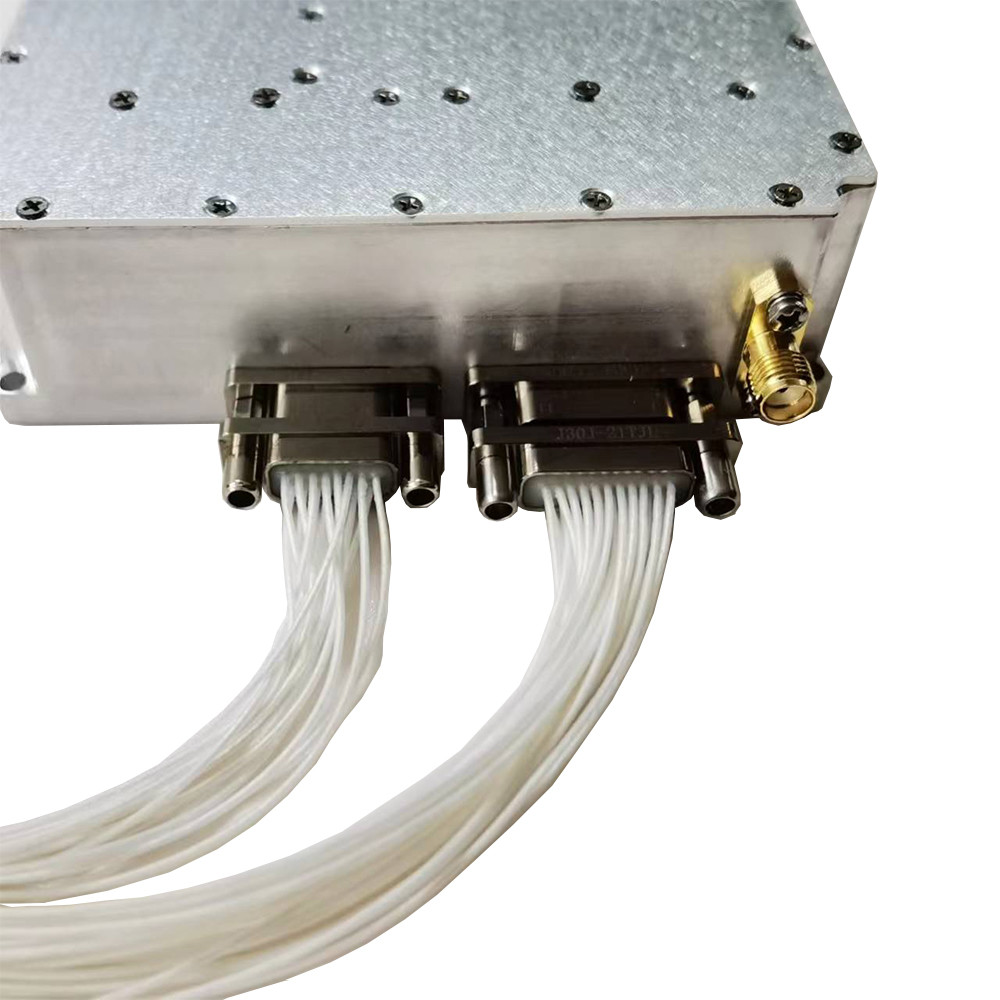

Размеры (L x W x H)	200х130х28	мм
Радиочастотные разъемы (вход / выход)	СМИ- КФД/ СМИ- КФД	- Я...
Коннектор постоянного тока	DB15	- Я...
Охлаждение	Проводимость базовой пластины - опциональный водоотвод	- Я...
Установка	3-8 Через отверстие	- Я...
Вес	≤ 1.2	в кг



ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР	МIN	МAX	УNIT
Операционная временная.	-40	+65	°C
Диапазон влажности	0-100		%
Максимальный RF вход	+5		dBm
Температура отключения PA-базовой пластины	+ 85		°C



Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE:			DB15
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР:			——
ПIN NУМБЕР	ЛАБЕЛ		DСКРИПЦИЯ
1-4		+VDC	+28В
5-8		ГНД	Земля
9		Усилитель включен	TTL Hi= включено, TTL Lo = отключено или нет соединения
10		FWD	Заявление мощности вперед (TTL Hi= Normal, TTL Lo = Fault)
11		РЭВ	Обратное обнаружение питания ((TTL Hi= Normal, TTL Lo = Fault))
12-15		NC	NC



Заявления

Системы беспроводной связи: Усилители мощности радиочастот используются для усиления мощности беспроводных сигналов в различных системах связи, включая базовые станции мобильной связи,беспроводная локальная сеть (Wi-Fi)Они улучшают расстояние передачи сигнала и охват, обеспечивая качество связи.

Радиолокационные системы: В радиолокационных системах усилители мощности RF используются для усиления мощности радиолокационных сигналов, включая гражданский радиолокационный, военный радиолокационный, авиационный радиолокационный, метеорологический радиолокационный и т. д.Они увеличивают дальность обнаружения радиолокационной системы., разрешение цели, и анти-вмешательства возможности.

Радиовещание и телевидение: Усилители мощности RF используются для увеличения мощности радиовещательных сигналов, включая радиовещательные станции, телевизионное вещание, спутниковое вещание,и т.д.Они улучшают охват сигнала и качество приема в радиовещании и телевидении.

Спутниковая связь: в системах спутниковой связи для усиления спутниковых сигналов используются усилители мощности радиочастот, включая спутниковые наземные станции, оборудование спутниковой связи,спутниковые телефоныОни повышают надежность и стабильность спутниковой связи.

Медицинское оборудование: Усилители мощности RF используются для усиления мощности сигнала медицинского оборудования, такого как медицинские ультразвуковые устройства, медицинское оборудование для магнитно-резонансной томографии (МРТ) и т. Д.Они улучшают точность и эффективность диагностики в медицинских целях.

Научные исследования: В научных исследованиях усилители мощности радиочастот используются в различных экспериментальных и наблюдательных оборудованиях, таких как астрономические телескопы, ускорители частиц,электромагнитные спектрометрыОни улучшают возможности сбора данных и точность в научных исследованиях.

Подводя итог, усилители мощности находят значительное применение в современных областях связи, радиовещания, радаров, медицины и научных исследований.предоставление надежных решений усиления сигнала для различных потребностей в обработке радиочастотного сигнала
