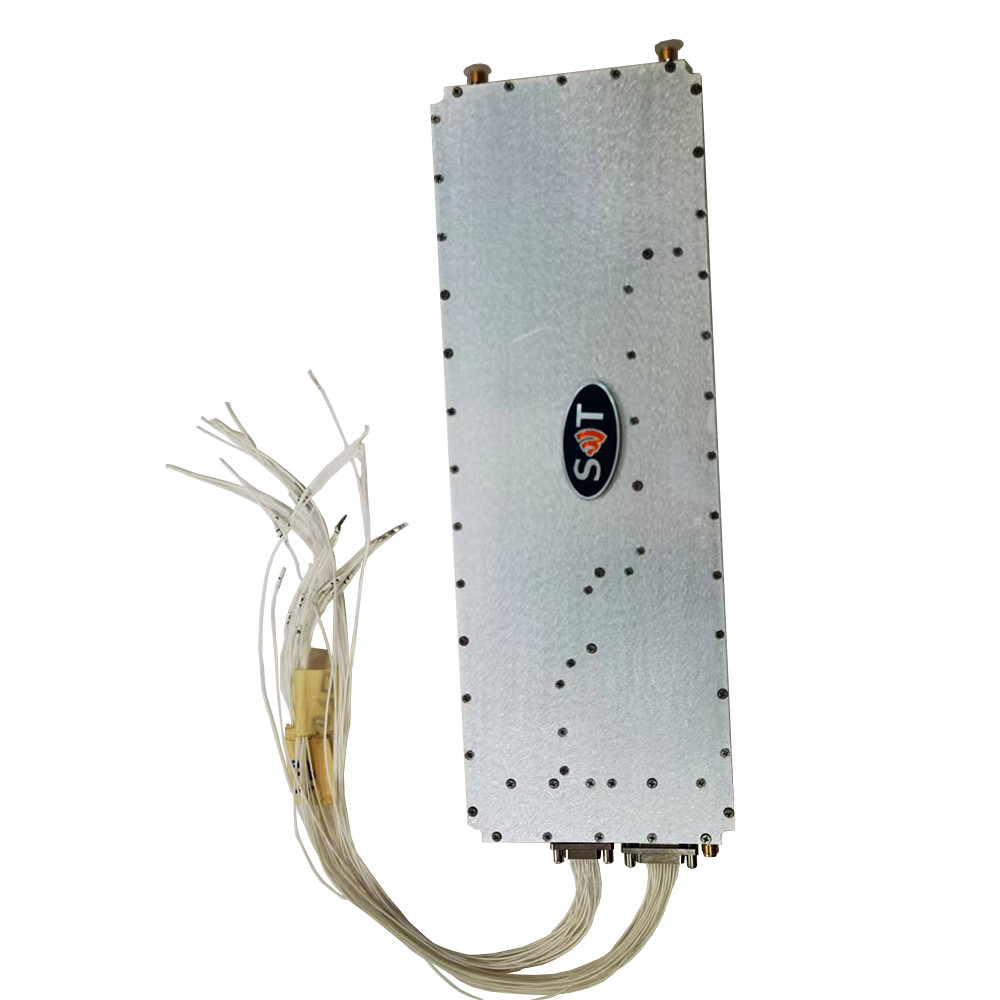

600-960 МГц Psat 53 дБм Усилитель UHF высокой мощности Усилитель RF линейный Усилитель для беспроводной связи, радиолокационных систем

Dвыписка

Усилитель UHF высокой мощности 600-960 MHz Psat 53 dBm - это специализированное устройство, предназначенное для усиления радиочастотных сигналов (RF) в диапазоне сверхвысоких частот (UHF),специально в диапазоне частот от 600 до 960 МГцВот подробное представление об этом мощном усилителе:

1. Диапазон частот: Этот усилитель работает в полосе UHF, охватывающей частоты от 600 МГц до 960 МГц.телевещание, беспроводные микрофонные системы и промышленные приложения.

2. Псат и выходной ток: Усилитель обеспечивает мощность Psat (насыщенная выходная мощность) 53 дБм, что эквивалентно примерно 200 Вт (200 Вт) мощности.Этот уровень высокой мощности подходит для приложений, требующих значительного усиления мощности в пределах указанного диапазона частот.

3. Заявления: Усилитель высокой мощности 600-960 МГц Psat 53 дБм UHF используется в широком спектре областей, включая телекоммуникационную инфраструктуру, радиовещательные станции, испытания и измерения радиочастот,беспроводная передача данных, и промышленное радиочастотное оборудование.

4. Характеристики производительности: Эти усилители предназначены для обеспечения высокой мощности и эффективности при сохранении целостности и стабильности сигнала.и широкой полосы пропускания для удовлетворения потребностей современных радиочастотных систем.

5. Надежность и долговечность: Усилители UHF высокой мощности спроектированы для надежности и долговечности, обеспечивая долгосрочную производительность и прочность в различных условиях эксплуатации.

6. Компактный дизайн: Несмотря на их высокую мощность, многие мощные УГФ-усилители предназначены для компактности и эффективности,что делает их подходящими для интеграции в различные системы и приложения, где расход пространства и электроэнергии являются соображениями.

Подводя итог, 600-960 МГц Psat 53 dBm High Power UHF Amplifier является критическим компонентом в радиочастотных системах, требующих значительного усиления мощности в диапазоне частот UHF.Он предлагает высокую производительность, надежность и универсальность, что делает его подходящим для широкого спектра коммуникаций, вещания, испытаний и промышленных приложений, требующих значительной мощности.



Спецификация



Спецификации могут быть изменены без предварительного уведомления.



RF / Электрические
Параметр	МИН	Тип.	Максимум	ЕДИНСТВО
Частота работы	600		960	МГц
RF ВВОД		0		dBm
Выходная мощность Psat		53		dBm
Прибыль		53		ДБ
Сила увеличивается		±1.5		ДБ
Импеданс входа/выхода		50		Ω
Убытки от ввода		-15		ДБ
Ложные сигналы			-60	dBc
Гармонические сигналы@ Pout-200W ((dB)		- 25		dBc
Рабочее напряжение		220		Кондиционер
Текущий@выход: 53 дбм CW			2	А.



МЭХАНИЧЕСКОЕ
ПАРАМЕТР	VАЛУ	УNIT
Размеры (W x H x D)	483×178×465	мм
Радиочастотные разъемы (вход / выход)	SMA- KFD/ N-тип Женщина	- Я...
Коннектор управления	DB9	- Я...
Коннектор переменного тока	XCM
Свет индикатора мощности	зеленый ((нормальный)
Светофор индикатора неисправности стоячей волны	Красный ((Аларм))
Охлаждение	Тепловая раковина с встроенным охлаждающим вентилятором	- Я...
Установка		- Я...
Вес	≤ 20	в кг



ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР	МIN	МAX	УNIT
Операционная временная.	- 22 года.	+55	°C
Диапазон влажности	0-90		%
Максимальный RF вход	+10		dBm
Температура отключения PA-базовой пластины	+85		°C
Высокая защита VSWR	Усилитель мощности имеет защиту от открытого/короткого порта Конфигурировать изоляторы входа и выхода



Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE:			DB9
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР:			——
ПIN NУМБЕР	ЛАБЕЛ		DСКРИПЦИЯ
1		Усилитель включен	TTL Hi= включено, TTL Lo = отключено или нет соединения
2		ГНД	ГНД
3		FWD	Заявление мощности вперед (TTL Hi= Normal, TTL Lo = Fault)
4		РЭВ	Обратное обнаружение питания ((TTL Hi= Normal, TTL Lo = Fault))
5-9		NC	NC



Я...НПУТ ПINS
А.Усилитель ВОННЕКТОР TYPE:			XCM
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР:			——
ПIN NУМБЕР	ЛАБЕЛ		DСКРИПЦИЯ
1		Л	линия стрельбы
2		N	нулевая строка
3		FG	земля на стойке



Интерфейс взаимодействия человека и компьютера
Тип взаимодействия человека и компьютера	28-дюймовый ЖК-дисплей
Информация о выходе	Параметры мониторинга включают: 1"Выходная мощность; 2,температура; 3Неправильная информация (высокий ВСВР)
