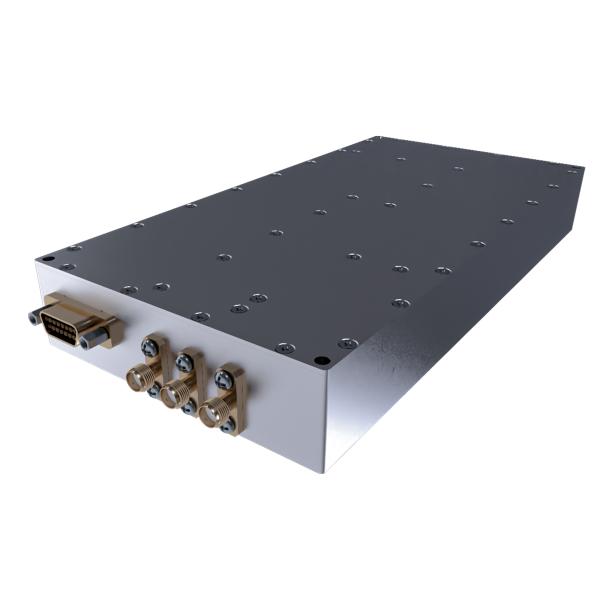

Усилитель мощности L-диапазона 960-1215 МГц P1dB 50 дБм Усилитель мощности RF

Dвыписка

Модуль предназначен как для военного, так и для коммерческого применения.Легкая упаковка.

Спецификация



Спецификации могут быть изменены без предварительного уведомления.



RF / Электрические
Параметр	МИН	Тип.	Максимум	ЕДИНСТВО
Частота работы	960	1087	1215	МГц
RF ВВОД		0		dBm
Выходная мощность P-1dB		50		dBm
Прибыль		50		ДБ
Сила увеличивается		2	3	ДБ
Ввод VSWR		1.5
Рабочее напряжение		28		VDC
Ложные сигналы			-60	dBc
Гармонические сигналы		- 20		dBc
Текущий		12		А.
Точка перехвата третьего порядка (dBm) 2Tone@44dBm/Tone,A=1 MHz		33		dBc









МЭХАНИЧЕСКОЕ
ПАРАМЕТР	VАЛУ	УNIT
Размеры (L x W x H)	200*120*25	мм
Радиочастотные разъемы (вход / выход)	СМИ- КФД/ СМИ- КФД	- Я...
Коннектор постоянного тока	DB9	- Я...
Охлаждение	Проводимость базовой пластины - опциональный водоотвод	- Я...
Установка	3-4 через отверстие	- Я...
Вес	≤ 1.5	в кг





ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР	МIN	МAX	УNIT
Операционная временная.	- 20	+55	°C
Диапазон влажности	0-100		%
Максимальный RF вход	+3		dBm
Температура отключения PA-базовой пластины	+ 85		°C





Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE:			DB9
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР:			——
ПIN NУМБЕР	ЛАБЕЛ		DСКРИПЦИЯ
1-3		+VDC	+28В
4-6		ГНД	Земля
7		Усилитель включен	TTL Hi= включено, TTL Lo = отключено или нет соединения
8		FWD	Заявление мощности вперед (TTL Hi= Normal, TTL Lo = Fault)
9		РЭВ	Обратное обнаружение питания ((TTL Hi= Normal, TTL Lo = Fault))





Nanjing Shinewave Technology Co., Ltd. является компанией, специализирующейся на исследованиях и разработках, производстве и продаже микроволновых микроволновых активных и пассивных компонентов и подсистем.Продукция компании охватывает различные устройства микроволновой связи, включая микроволновые фильтры, дуплексеры, усилители, частотные источники и связанные с ними подсистемы, широко используемые в мобильной связи и других областях.

С точки зрения микроволновых фильтров, компания имеет всеобъемлющие продукты и сильные возможности проектирования.многочастотный комбинатор, многочастотная комбинирующая платформа POI, диэлектрический фильтр двойного режима, фильтр LC, миниатюрный фильтр гребня, интерцифровый фильтр и т. д.

Чтобы удовлетворить особые потребности и более высокие требования индекса клиентов, в дополнение к стандартным продуктам, мы предоставляем индивидуальные методы разработки продукта,и всем сердцем предоставлять клиентам быстрые и качественные продукты и услуги.

Перевозка:

Частые вопросы

Вопрос 1: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

Вопрос 2: Как насчет сроков?

О: Обычно образцы берут в течение 3 рабочих дней.

Q3. Есть ли у вас MOQ (минимум качества заказа)?

О: Для стандартного продукта, обычно 1 шт. / пункт. Для заказа OEM, MOQ не менее 50 шт. / пункт.

Вопрос 4: Как сделать заказ?

A: После того, как покупатель подтвердит, что продукт и цена в порядке и готовы к покупке, заказ будет, пожалуйста, сообщите нам ваш адрес доставки, номер телефона, иногда нужно электронную почту.Тогда мы сможем составить заказ и он будет иметь платежную ссылку Alibaba.

Вопрос 5: После оплаты, какую информацию о поставщике вы предоставили?

A: номер отслеживания

Q6: Вы предлагаете гарантию и послепродажное обслуживание для продуктов?

Ответ: Да, 6 - 12 месяцев гарантии на наши продукты. Примечание: мы не несем ответственности за повреждения, вызванные человеком или неправильной эксплуатации.
