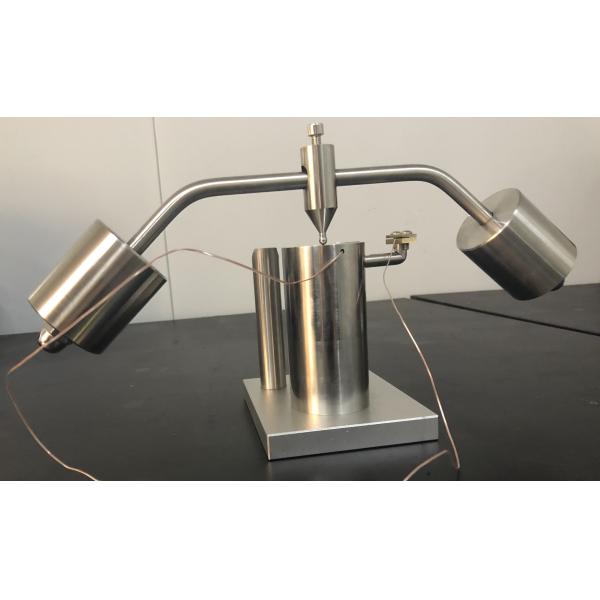

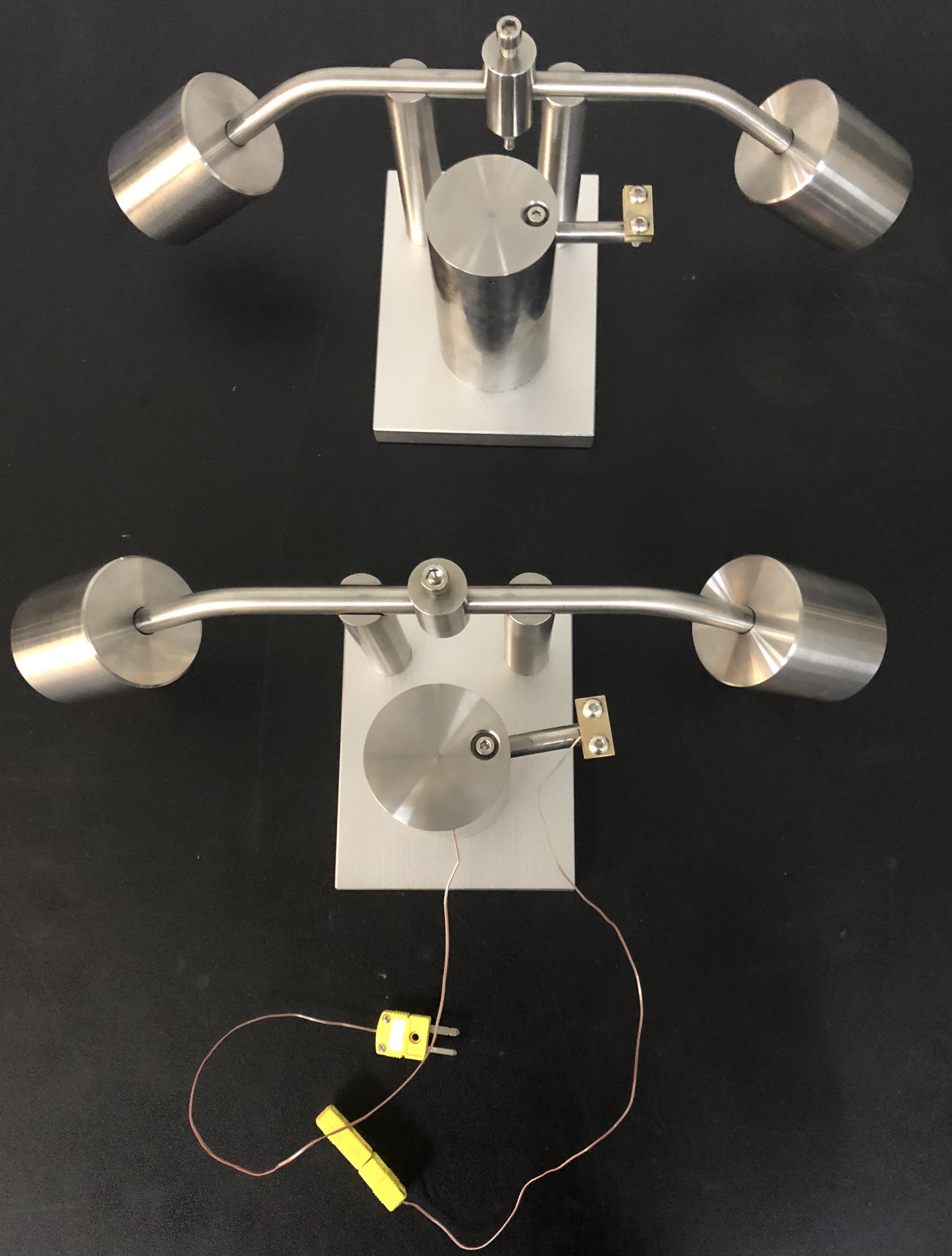

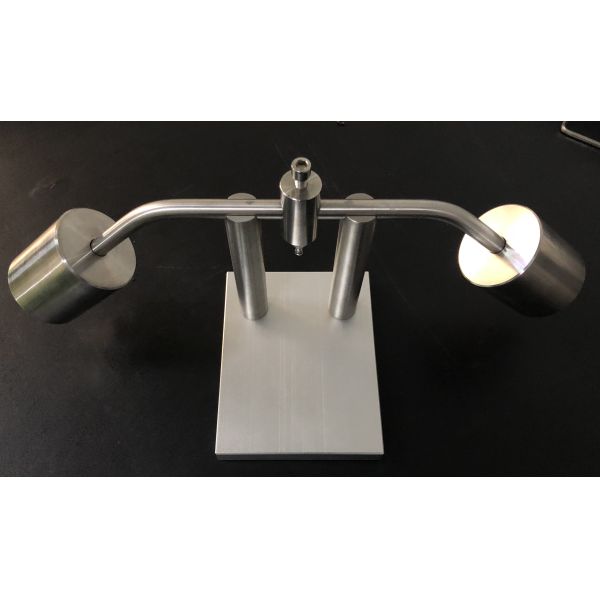

Тестер давления шарика 60695-10-2:2014 ИЭК с поддержкой образца теста/горячим тестером емкости деформации

Описание

Этот тестер давления шарика применимый к оценке теплостойкого для всех материалов изоляции электрического приложения, внешних компонентов и пластмассы. Проба что образец помещенный на платформе температуры постоянного внутренности под 125±2Дегре, соединенной с шарик-стороной тестера подавляя образец, извлекает образец и положила в холодную воду на 10 секунд после 1 часа, и после этого измеряя значения провеса, вмятие диаметра шарика не превысят 2мм.

Основные особенности:

Принимает стальные материалы, плакировку никеля имеет превосходное теплостойкое

Отвечать для регуляции смычка с установкой и продетыми нитку отверстиями

Отвечать шарику точности давления (согласно 5мм ИСО3290)

Принимает тест термопары

Применимая индустрия:

электрический и радиотехническая аппаратура, компонент и парцСерамикс и другой материал твердой изоляции

Стандарт:

Встретьте ИЭК60695-10- 2(2003), ИЭК 60884-1, ИЭК60320-1, ИЭК60335-1, ИЭК60598-1, ИЭК60950-1.

ГБ 2099,1, ГБ4706.1

Технические параметры:

Модель: КП-БП10

Диаметр шарика: 5мм

Давление: 20Н (включая загрузка и оборудование и шарик разгружать)

Диаметр давления шарика: Р = 2.5мм

Стойка теста: 100мм (максимум) кс 50мм (диаметр)

Поддержка образца теста будет таким что

1. она твердо поддерживает образец теста в горизонтальном положении.

2. Она имеет суффисиенцтрентх для того чтобы поддержать загрузочный механизм.

3. Она имеет ровную плоскую поверхность.

4. Она имеет достаточно большую массу для предотвращения значительного уменьшения в температуре прибора во время установки и удаления образца теста от печи топления.

ПРИМЕЧАНИЕ было счесно полезной установить отдельную термопару в сертер поддержки приблизительно 3мм образца теста под поверхностью для проверки что температура поддержки образца теста значительно не отклоняет от температуры теста.

8,2 нагревая установка прибора печи и теста

Проводите метод теста в воздухе, в печи топления (см. 5,3) на температуре определенной в релавант спецификации (в пределах допуска ±2℃) измеренной не позднее 50мм из приблизительного центра образца теста. Поддержка и загрузочный механизм образца теста будут подогреты на температуре теста для минимум 3х
