Идут датчики для винтовых нарезов

ламфолдерс Э40

Цель:

проверить минимальные размеры

винтовой нарез ламфолдер и размер кс

показанный на листе 7006-20.

Испытывать: будет возможно привинтить датчик

в ламфолдер без использования несвоевременной силы.

когда датчик был привинчен внутри как далеко как

он пойдет, оправа раковины винта

ламфолдер будет со--планнар с, или проекты

за, сургасе И1 а оно не запроектируют

за поверхностью И2.

Не пойти датчики для винтовых нарезов

ламфолдерс Э40

Цель:

проверить максимальный небольшой диаметр

винтовой нарез, димесион Д1, ламфолдер Э40.
Испытывать: винтовой нарез ламфолдер

примет, что быть правилен если датчик делает

не вписать своим собственным весом до сих пор который поток

выступает за сургасе т.

Калибруйте для испытывая защиты против

повреждение шарик-шеи и для испытывать

контакт-делать в ламфолдерс Э40

Цель:

для проверки защиты (а) против шарик-шеи повредите мимо

оправа ламфолдер Э40.

(б) контактируйте делать в ламфолдерс Э40 с

уважение к лампам имея размеры неблагоприятные к

контакт-делать.

Испытывать: (а) когда датчик будет привинчен полно домой

с вращающим моментом 2Нм, будет зазор

между датчиком и краем оправы

ламфолдер.

(б) в этом положении и с соединенным ламфолдер

в цепи теста как показано, лампа индикатора осветит.

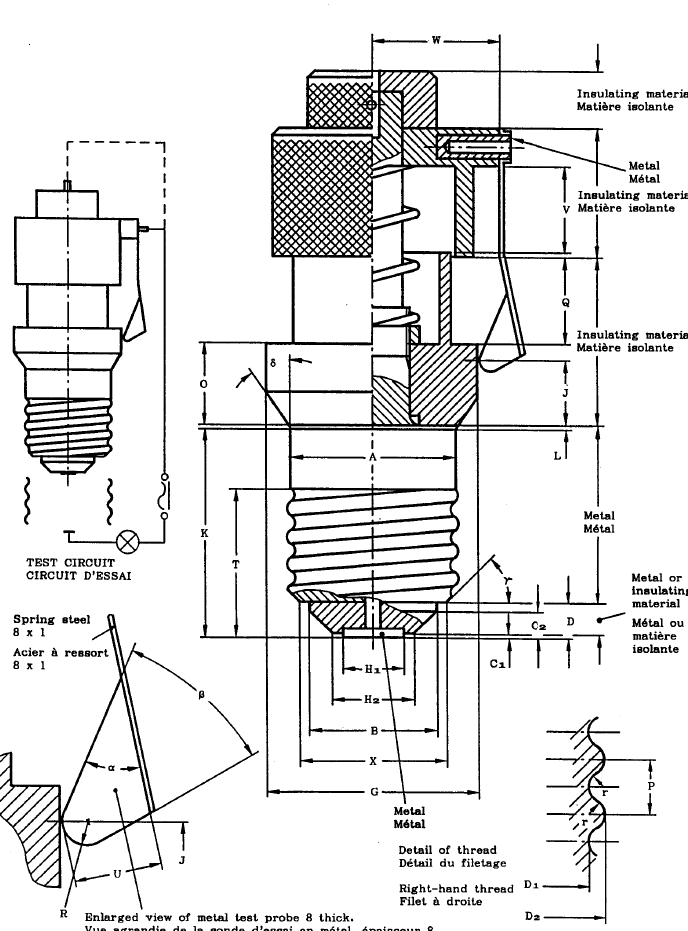

Датчик штепсельной вилки для ламфолдерс для

предохранение от испытания против случайного

контакт Э40

Цель:

проверить ламфолдерс Э40 по отношению к защите

против случайного контакта.

Испытывать: датчик привинчен полно домой. Тест

цепь проверена как показано пунктирной линией. В этом

расположите лампу индикатора осветит. С датчиком

все еще в этом положении штепсельная вилка соединена с тестом

зондируйте, которая после этого сползено вниз насколько она будет

пойдите в пространство между датчик и держатель.

В этом положении лампа не осветит.
