Глава одно: введение аппаратуры

1,1 характеры и основное применение

Эта машина приложена для того чтобы испытать разрывную мощность штепсельной вилки и штепсельной розетки, это это же с жизненным периодом вставки и разделяет испытание. Этот прибор может работать вместе с машиной нагрузки для того чтобы выполнить тест нагрузки. Вы можете сформировать испытательную систему силы нагрузки короткозамкнутого витка с машиной нагрузки нашей компании для того чтобы выполнить сымитированный старея тест силы с штепсельной вилкой и гнездом на максимальной допускаемой нагрузке. Этот прибор имеет компактную текстуру, красивое возникновение, разумный план, и преимущества легких пользы и обслуживания.

1,2 проектно-конструкторские стандарты

УЛ817, ИЭК60884, ВДЭ0620, ГБ2099

1,3 технический параметр

Глава 2: введение установки

2,1 устанавливать и спешиваться заметные пункты

2.1.1 проверите аппаратуру если повреждено в пути;

2.1.2 проверите аппаратуру если инвертный;

2.1.3 проверите если спецификация на намеплате согласия аппаратуры с вашим заказом;

2.1.4 проверите если согласие списка упаковки с реальным объектом.

Если над анормалный случаться, пожалуйста не используйте эту аппаратуру, и своевременный для того чтобы контактировать с агенством или нашей компанией.

2,2 правило техники безопасности

2.2.1 перед использованием этой машины, пожалуйста прочитайте ручная глубокую, выучите родственные знаки безопасности и шаги деятельности, обеспечить безопасность.

2.2.2 проверите если реальное согласие электропитания с ним в намеплате и убеждайтесь хорошо заземленная сила.

2.2.3 дилетанты запрещенные для открытия двери или задней крышки машины, избежать электрический сотрясать.

2.2.4 экран аппаратуры не может быть выскоблен острыми объектами.

2.2.5 потребитель не может доработать цепи или элементы, в противном случае не будет позволяна гарантия будет инвалидед, причиненный все последствия.

2,3 требование к установки

2.3.1 аппаратура должна быть расположена в месте без жестокий трясти, плотно сжимать, воздуха вибрировать и не-корросивенесс.

2.3.2 аппаратура должна быть помещена на горизонтальных и фиксированных рабочих станциях.

2.3.3 температура окружающей среды используемая аппаратурой должны быть 25±10℃, родственной влажностью 50±30%РХ

2.3.4 аппаратура должна быть далеко далеко от теплового источника и источника корозии.

2.3.5 аппаратура должна быть хорошо заземляла АК 220В/50Хз±10% электропитания.

Глава 3: инструкция по эксплуатации

3,1 изображение аппаратуры

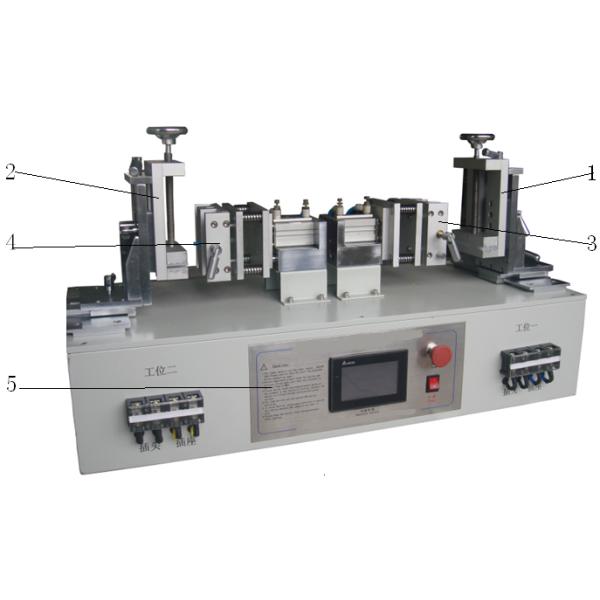

Диаграмма 1: диаграмма тестера

1 станция 1: по вертикали станция 2 струбцины 2: вертикальная струбцина

3 станция 1: перенесите струбцину 4 статион2: перенесите струбцину

5 фронт - панель.

3,2 введение панели

3.2.1 фронт - панель

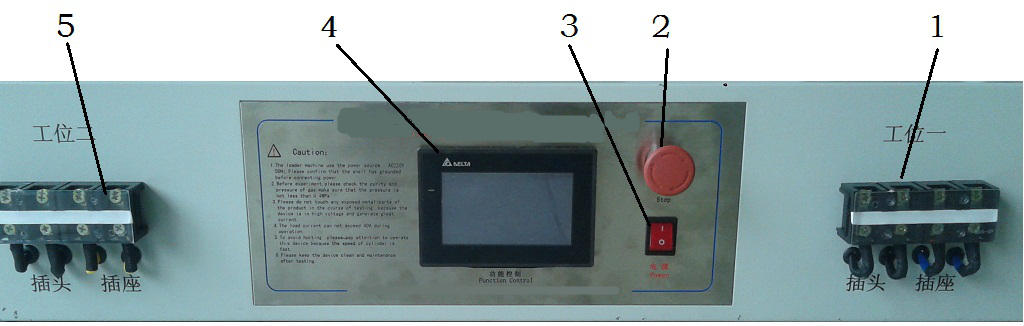

Диаграмма 2: фронт - панель

1 штепсельная вилка и гнездо подключают терминал провода на станция 1, соединяют провод л и н испытанных штепсельной вилки и гнезда на станции 1.

срочная кнопка стоп 2: стоп нервного расстройства теста срочный.

переключатель мощности 3: основной переключатель

экран касания 4: значение теста дисплея.

5 штепсельная вилка и гнездо подключают терминал провода на станция 2, соединяют провод л и н испытанных штепсельной вилки и гнезда на станции 2.

3.2.2 задняя панель:

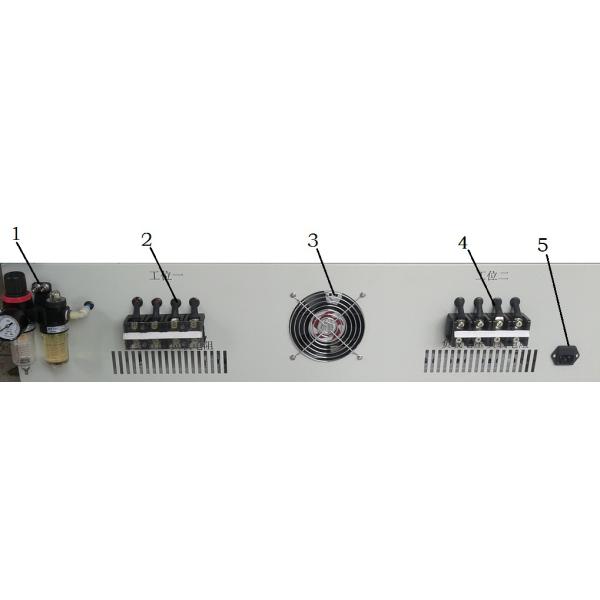

Диаграмма 3: Задняя панель

1 группа соединителя: соедините источник газа, регулировать давления и фильтрованный воздух.

нагрузка изоляции 2, терминал проводки нагрузки напряжения тока на станция 1, екстернал соединяет нагрузку изоляции и нагрузку напряжения тока навалочной машины.

вентилятор 3: отпуск жары.

нагрузка изоляции 4, терминал проводки нагрузки напряжения тока на станция 2, екстернал соединяет нагрузку изоляции и нагрузку напряжения тока навалочной машины.

штепсельная розетка силы входного сигнала 5 и коробка взрывателя: обеспечьте электропитание для аппаратуры (АК 220В/50Хз), если потребность изменить трубку взрывателя, выключение во-первых, и вытянуть вверх по штепсельной вилке, трубке взрывателя должен 5А/250ВАК.
