FIG. 30 тестер IEC 60884-1 гнезда штепсельной вилки прибора для проверки фиксирования штырей в теле штепсельной вилки

Детали продукта:

Этот прибор соответствует стандарту статьи 24,10 Fig30 IEC 60884-1. Он использован для испытывать твердость штепсельной вилки и штыря штепсельной вилки. Штепсельная вилка помещена на твердой стальной пластине обеспеченной с отверстиями соответствующими для штырей штепсельной вилки. Расстояние между центрами отверстий будет этим же как расстояния между центрами круга описывало вокруг площадь поперечного сечения каждого штыря в стандартном листе штепсельной вилки.

Технические параметры:

Метод теста:

1. Перед первой пользой, потребитель если близкий друг с уместными стандартами для эффективного и свойственный используя прибор теста и завершать тест.

2. Штепсельная вилка расположена на стальную пластину в такой манере это центры кругов очерчивая штыри для того чтобы совпасть с центрами отверстий. После этого введите штепсельную вилку теста в гнездо в направлении продольной оси штыря. После этого, штепсельная вилка помещена в нагревая шкафе с температурой (°C 70 ± 2), 1 h после, сила тяги приложено внутри нагревая шкафа

3. Выберите зажимая приспособление согласно форме штепсельной вилки, и сделайте его твердо соединяет со штепсельной вилкой (обеспечьте что она не освободит когда приложить силу тяги)

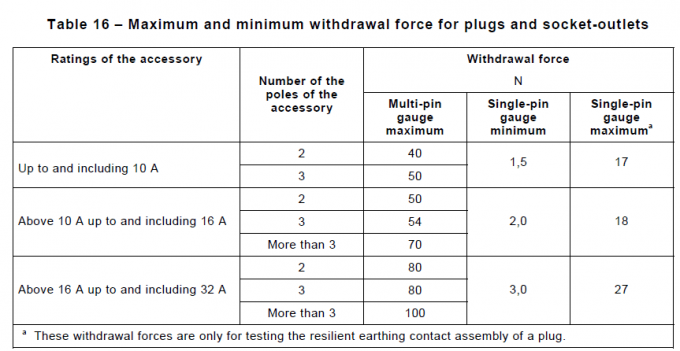

4. Выберите вес силы тяги согласно максимальной силе разведения как уступано таблица 16 (смогите быть достигано суперпозицией), вес закрепляет в кольце струбцины, отрегулируйте с осторожностью, и не произведите взрывно напряжение.

5. Сила приложена на каждом штыре штепсельной вилки на 1 минута, после теста, штепсельная вилка позволена для того чтобы охладить вниз к температуре окружающей среды и будет подтвержено что смещение любого штыря штепсельной вилки в теле штепсельной вилки избыток 1 mm.

6. Внимание оплаты к чистке прибора и обслуживания гнезд после того как тест будет завершен.
