AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
Спецификации
Место происхождения :
Китай
минимальное количество для заказа :
1
Условия оплаты :
Т/Т
Возможность поставки :
2 единицы в месяц
Срок поставки :
30 рабочих дней
Детали упаковки :
фанерный ящик
Номер модели :
AS/NZS 3112:2011 пункт 2.13.7.2
Стандарт :
3112:2011 AS/NZS
Пункт :
2.13.7.2
проба :
штырь
интервал между последовательными циклами :
10 с
продолжительность одного цикла :
60 с
Гарантия :
1 год
Описание
AS/NZS 3112:2011 Пункт 2.13.7.2 Усилие для тестера на изгиб штифта
2.13.7.2 Испытание штифта на изгиб
Все плоские штыри вилок до 15 А включительно должны быть подвергнуты испытанию на изгиб.
Три пробки-пробки, не подвергавшиеся каким-либо предыдущим испытаниям, испытывают следующим образом:

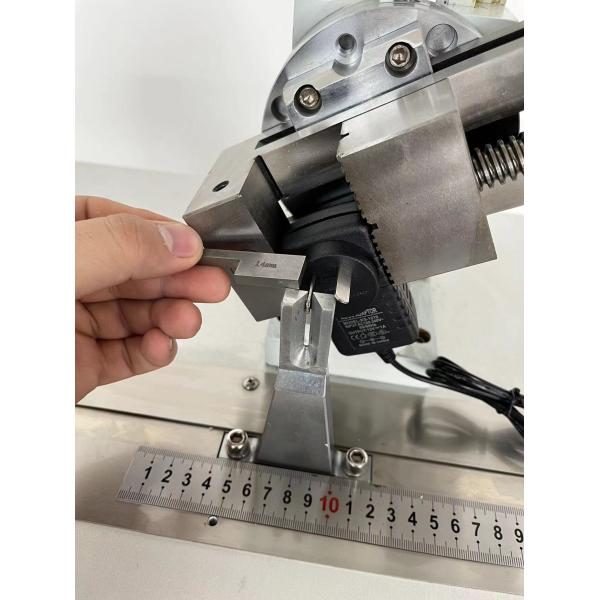

Штыри вилки в сборе должны быть испытаны путем зажима вилки в жестком удерживающем блоке и приложения изгибающего усилия, как показано на рисунке 2.8, к испытуемому штифту.
В начале испытания штифты должны быть прямыми.Если есть какие-либо сомнения относительно прямолинейности штифта, ее следует проверить с помощью соответствующего калибра-пробки, указанного в приложениях А, В или F.
Точка приложения усилия должна находиться на расстоянии 14 ± 0,5 мм от торца вилки.
Направление силы должно быть вдоль линии, параллельной поверхности вилки.
Активные и нейтральные штифты должны быть направлены к центру тяжести вилки, а затем обратно в начальную точку.На первом образце вилки любой заземляющий штырь должен быть принудительно вставлен, но только в одном направлении, а затем возвращен в начальную точку.На втором образце вилки любой штырь заземления должен быть прижат в направлении, противоположном тому, которое использовалось при испытании первого образца вилки.На
Вилка третьего образца, любой заземляющий штырь должен быть смещен в направлении, которое дало наименее благоприятный результат при испытании первых двух вилок.
ПРИМЕЧАНИЕ. Это предназначено для имитации повреждения, которое может произойти, когда на вилку наступают и изгибают ее.
шпильки выпрямлены.
Расстояние, смещенное от точки приложения, должно составлять 7,5 ± 0,3 мм, после чего штифт должен быть принудительно возвращен в начальную точку.Любой «отскок» игнорируется.
ПРИМЕЧАНИЕ. «Отпружинивание» означает, что штифт может вернуться в положение, меньшее, чем расстояние перемещения, когда усилие снято.
Путь от начальной до конечной точки (7,5 мм) и обратно в начальную точку составляет один цикл (т. е. один цикл — это два отдельных движения).
Скорость отклонений должна быть не более 50 мм/с без преднамеренной задержки между последовательными движениями в каждом цикле.
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
AS / NZS 3112: 2011 Стандартное усилие для тестера на изгиб штифта, пункт 2.13.7.2
Интервал между последовательными циклами должен быть не менее 10 с.
Продолжительность одного цикла должна быть не более 60 с.
Штифты должны быть испытаны в течение 20 полных циклов.
После испытаний штифты должны быть осмотрены при нормальном или скорректированном до нормального зрения.Штифт не должен быть сломан.
ПРИМЕЧАНИЕ: Растрескивание штифта менее полной толщины не считается поломкой.Если есть сомнения, штыри должны быть сняты с вилки и удалена вся изоляция.
ПРИМЕЧАНИЕ. В некоторых случаях обрыв может быть ниже поверхности вилки или изоляция может удерживать контакт. сломанные части вместе, сохраняя электрический контакт.

Рисунок 2.8 Приложение силы для испытания штифта на изгиб AS/NZS 3112

Рисунок 2.1 размеры заглушек
Рисунок 2.2 аппарат для испытания на изгиб
Рисунок 2.3 форма булавки
Рисунок 2.4 размеры изоляции на изолированных токоведущих штырях
Рисунок 2.5 аппарат для испытания под давлением изоляции на изолированных штырях вилки при высокой температуре
Рисунок 2.6 аппаратура для испытания изоляции на изолированные штыри вилки при низкой температуре на удар
Рисунок 2.7 прибор для испытания на истирание изоляции изолированных штыревых вилок
Рисунок 2.8 приложение силы для испытания штифта на изгиб
Рисунок 2.9 установка заглушки для испытания на повышение температуры
Рисунок 2.10 узел зажима штифтов для испытания на повышение температуры
