Спецификации
Место происхождения :
КИТАЙ
Количество минимального заказа :
5
Упаковывая детали :
cartons+packing пенится
Срок поставки :
5-30дайс
Условия оплаты :
Т/Т, Л/К
Номер модели :
Серия OWM57BL
Способность поставки :
2000ПКС/монтх
Угол эффекта Холла :
угол 120 градусов электрический
Runout вала :
0.025мм
Радиальная игра :
0.025mm на 460g
Осевой люфт :
0.025mm на 4000g
Сила Max.axial :
15Н
Сила Max.radial :
75N на 20mm от фланца
Диэлектрическая прочность :
DC 500V на одна минута
Сопротивление изоляции :
100MΩMin, 500VDC
Класс изоляции :
B
Описание

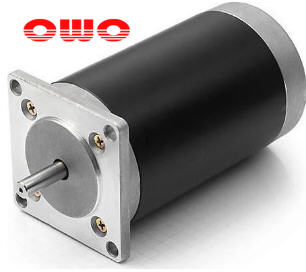

мотор dc 57mm безщеточный, мотор bldc

OWM57BL   СЕРИЯ


ИНДИКАЦИИ МОДЕЛЕЙБыстрый ход мотора 57mm Bldc 36v Bldc для быстрой машины прототипирования

OWM 57 BL 01
OWM: Мотор OWO

     57: Размер рамки: 57mm

            BL: Безщеточный мотор с круглым колоколом начала
            BLS: Безщеточный мотор с квадратным колоколом начала
                01:        Номер серии


ОБЩИЕ СПЕЦИФИКАЦИИ




Обматывая тип
Перепад
Угол эффекта Холла
угол 120 градусов электрический
Вал бежит вне
0.025mm
Радиальная игра
0.025mm@460g
Осевой люфт
0.025mm@4000g
Максимальная радиальная сила
75N @ 20mm от фланца
Максимальная осевая сила
15N
Класс изоляции
Класс b
Диэлектрическая прочность
500VDC на одна минута
Сопротивление изоляции
100MΩMin., 500VDC




















ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ:
Руководство нет.Цвет руководстваДатчик руководстваФункцияОписание
1Красный

UL1007
26AWG

VccПодача напряжения для Hall
2СиньHall a
3Зеленый цветHall b
4БелыйHall c
5ЧерныйGNDСмолотый для датчиков Hall
6Желтый цвет

UL1007
20AWG

Участок a
7КрасныйУчасток b
8ЧерныйУчасток c





ЭЛЕКТРОТЕХНИЧЕСКИЕ УСЛОВИЯ





Модель

OWM57BL01

OWM57BL02 OWM57BL03OWM57BL04OWM57BL05

Количество поляков

4
4444
Номер участка
3
3333
Расклассифицированное напряжение тока          VDC
36
36363636
Проектная скорость            RPM
4000
4000400040004000
Расклассифицированный вращающий момент           N.m
0,055

0,11

0,22

0,32
0,43
Расклассифицированная сила            W
23
46
92
133
180
Пиковый вращающий момент            N.m
0,16
0,39
0,7
1
1,27
Пиковое течение
3,5
6,8
11,5
16,5
20,5
Линия - к - сопротивление трубопровода    омы
4,1
1,5
0,7
0,45
0,35
Линия - - линия индуктивность   mH
10
4,2
2,16
1,4
1

Вращающий момент постоянн         Nm/A



0,053
0,063
0,063
0,063
0,063
Задняя часть E.M.F            V/KRPM
5,55
6,6
6,6
6,6
6,6
Инерция ротора            g.cm2
30
75
119
173
230
Длина тела (l)          mm
45
55
75
95
115
Масса                   Kg
0,25
0,5

0,75
1
1,25
