Высокоэффективный BLDC двигатель JYQD-V8.5E для двигателя без датчика 18-50VDC

Основные параметры драйвера BLDC

Модель No JYQD-V8.5E

Вводная мощность:18-50VDC

Номинальная мощность: 350 Вт

Подходит: двигатель без датчиков

Максимальная мощность: 500 Вт

Максимальный ток: 15A

- - - - - - - -

Защита от перенапряжения, короткого замыкания, перенапряжения, перенапряжения, блокировки ротора, перегрева

Алгоритмы управления: квадратная волна

Размеры: 63 мм х 42,5 мм х 33 мм

Управление скоростью:PWM/0-5V

Выходный сигнал обратной связи скорости:Да

Рабочая температура: -20°C ≈ 85°C

Преимущество водителя BLDC

JYQD-V8.5E BLDC-моторная драйверная плата - это бесшовная драйверная плата с постоянным током.Алгоритмы управления этим продуктом основаны на квадратной волне, что способствует его стабильности и точности.Эта панель водителей подходит для широкого спектра приложений, таких как робот, электрический велосипед, электрическая инвалидная коляска, электрический скутер и двигатель узла.Максимальный ток этого постоянного тока без щетки драйвера является 15A и это идеальный выбор для тех, кто нуждается в надежном и эффективном двигателе драйвера.

Применение BLDC-моторщика

Электрический скейтборд

Электрический скутер

Электрические инвалидные коляски

Ховерборд

Электрический одноколесный

Электрический мопед

Электрический го-карт

Автомобиль RC

Промышленный робот

Логистический конвейер

Оборудование для автоматизации

Машины с ЧПУ

Самоходные газонокосилки

Руководящие принципы применения

1Убедитесь, что параметры напряжения и мощности двигателя не превышают установленный диапазон.

2. JYQD-V8.5E - это драйвер без корпуса и теплоотвода, он может управлять мотором ниже 100 Вт без теплоотвода, но требует нормальной вентиляции.

3. Выходной порт 5В на панели привода запрещен для подключения внешнего оборудования питания. Он применим только к внешнему потенциометру или переключателю для регулировки скорости,Коммутация и разрешающая операция

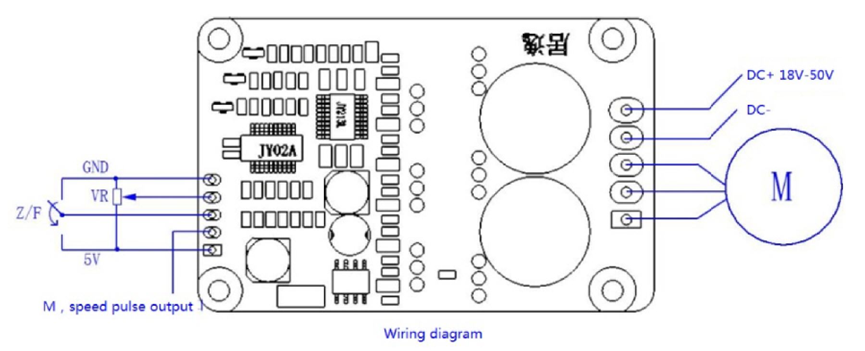

Проводка драйвера BLDC

1- Порт управления.

5В ∆ВП внутреннего выхода на панели драйвера, внешний потенциометр или выключатель для регулировки скорости и обратного движения

операция

Z/F ∆Подключение ∆5V ∆высокий уровень или отсутствие подключения ∆5V ∆преднаправление, подключение 0V низкого уровня или

Подключение к ГНД - обратное направление.

ВР ¢ Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1K-20KHZ; рабочий цикл 0-100%,Амплитуда PWM5В

M ∆ скорость выхода импульсного сигнала, импульсный сигнал 5 V

GND √ Используется для внутреннего управления на борту водителя

2. Ввод питания

MA ---- двигательная фаза А

МБ ---- двигательная фаза В

MC---- двигательная фаза C

GND ---- DC-

VCC----DC +

4Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к ненормальному вождению, влияющему на нормальное использование.

5Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:30,96 мм

6Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

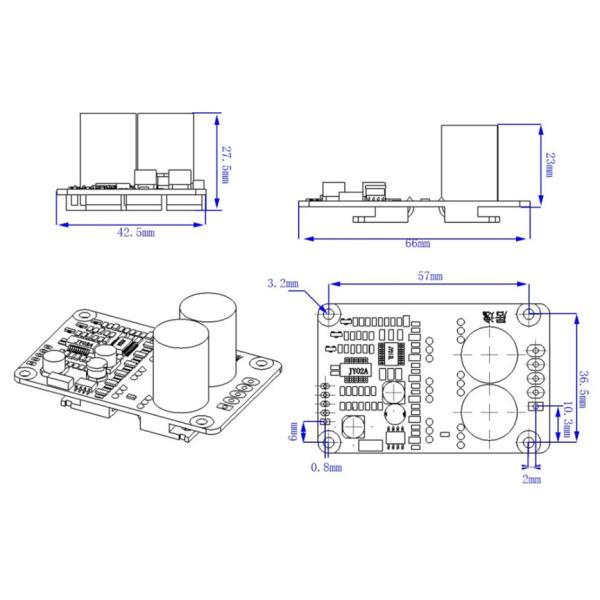

Размерный рисунок BLDC-моторщика
