JYQD-V8.3E BLDC-моторная панель для управления скоростью без датчиков

Основные параметры драйвера BLDC

Модель No JYQD-V8.3E

Вводная мощность:12-36VDC

Номинальная мощность: 350 Вт

Подходит: Мотор без датчиков

Максимальная мощность: 500 Вт

Максимальный ток: 15A

Я не знаю, что делать.

Защита от перенапряжения, короткого замыкания, перенапряжения, перенапряжения, блокировки ротора, перегрева

Алгоритмы управления: квадратная волна

Размеры: 63 мм х 42,5 мм х 17 мм

Управление скоростью:PWM/0-5V

Выходный сигнал обратной связи скорости:Да

Рабочая температура: -20°C ≈ 85°C

Преимущество водителя BLDC

JYQD-V8.3E BLDC-моторная драйверная плата - это постоянная токовая бесбрюшевая драйверная плата.Алгоритмы управления этим продуктом основаны на квадратной волне, что способствует его стабильности и точности.Эта панель водителей подходит для широкого спектра приложений, таких как робот, электрический велосипед, электрическая инвалидная коляска, электрический скутер и двигатель узла.Максимальный ток этого постоянного тока без щетки драйвера является 15A и это идеальный выбор для тех, кто нуждается в надежном и эффективном двигателе драйвера.

Применение BLDC-моторщика

Электрический скейтборд

Электрический скутер

Электрические инвалидные коляски

Ховерборд

Электрический одноколесный

Электрический мопед

Электрический го-карт

Автомобиль RC

Промышленный робот

Логистический конвейер

Оборудование для автоматизации

Машины с ЧПУ

Самоходные газонокосилки

Руководящие принципы применения

1Убедитесь, что параметры напряжения и мощности двигателя не превышают установленный диапазон.

2. JYQD-V8.3E - это панель управления без корпуса и теплоотвода, она может управлять двигателем ниже 100 Вт без теплоотвода,

Но ему нужна нормальная вентиляция.

3. Выходной порт 5В на панели привода запрещен для подключения внешнего оборудования питания.

внешний потенциометр или выключатель для регулировки скорости, коммутации и включения работы

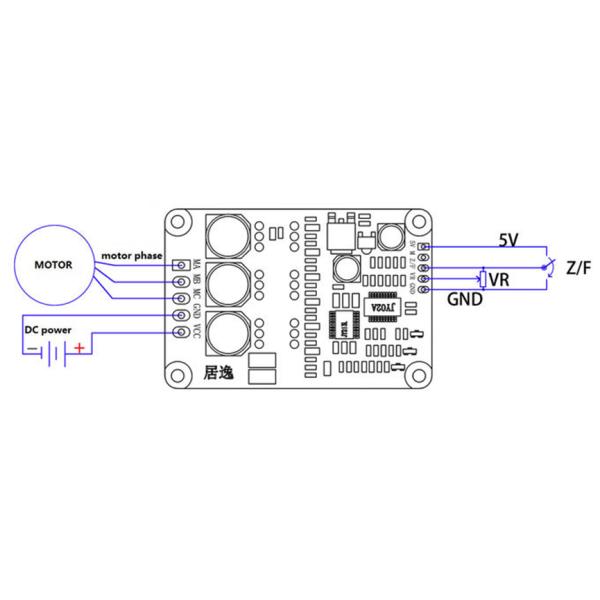

Проводка драйвера BLDC

1- Порт управления.

5В ∆ВП внутреннего выхода на панели драйвера, внешний потенциометр или выключатель для регулировки скорости и обратного движения

операция

Z/F ∆Подключение ∆5V ∆высокий уровень или отсутствие подключения ∆5V ∆преднаправление, подключение 0V низкого уровня или

Подключение к ГНД - обратное направление.

ВР ¢ Порт управления скоростью. Аналоговое напряжение линейного регулирования скорости 0.1v -5V, Входное сопротивление 20K Ом,соединитесь с GND при вводе регулирования скорости PWM, частота PWM:1K-20KHZ; рабочий цикл 0-100%,Амплитуда PWM5В

Сигнал Выход импульсного сигнала скорости, импульсный сигнал 5 В

GND √ Используется для внутреннего управления на борту водителя

2. Ввод питания

MA ---- двигательная фаза А

МБ ---- двигательная фаза В

MC---- двигательная фаза C

GND ---- DC-

VCC----DC +

4Используйте защищенные провода, если панель водителя находится на расстоянии более 50 см от двигателя, иначе это может привести к ненормальному вождению, влияющему на нормальное использование.

5Расстояние от порта управления: 2,54 мм. Расстояние от порта питания:30,96 мм

6Обратите внимание на изоляцию между драйвером MOSFET и теплоотводом или установкой пластинки.

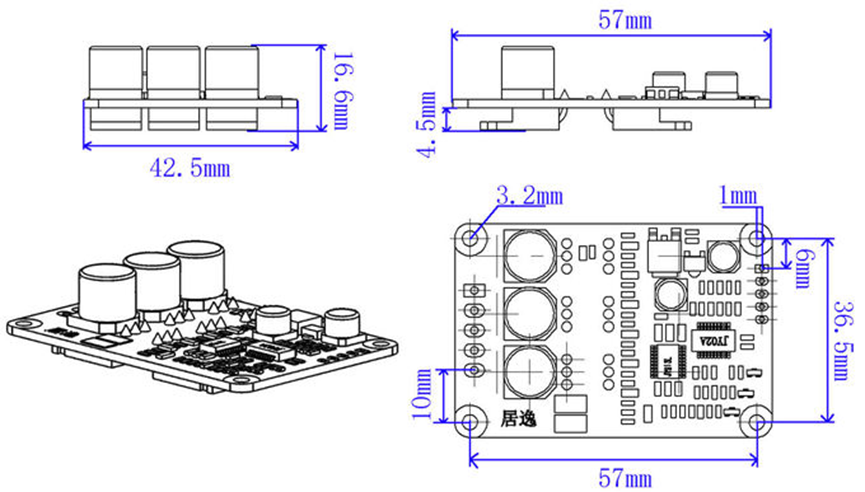

Размерный рисунок BLDC-моторщика
