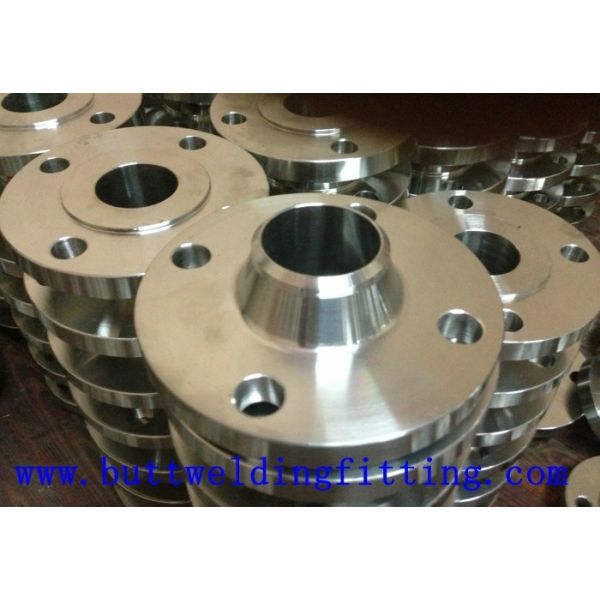

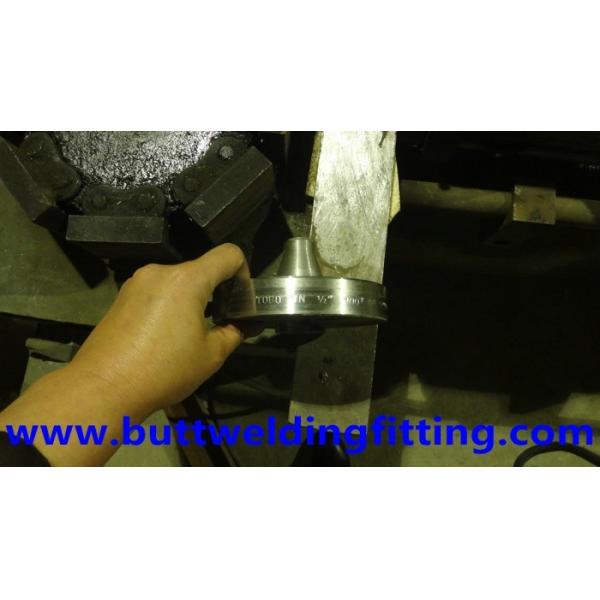

Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Фланец кольца плиты Анси Асме Аса Б16.5 поднял класс стороны 150/300/600
Спецификации
Номер модели :
31254 1,4547 254 СМО
Место происхождения :
Китай
Количество минимального заказа :
1PC
Термины компенсации :
L / C, T / T, Western Union
Способность поставкы :
50 метрических тонн/метрических тонны в месяц
Срок поставки :
10-100 дней в зависимости от количества
Упаковывая детали :
Seaworthy деревянные случаи или паллеты связанные стальным диапазоном или согласно требованиям к кли
Тип :
Фланец плиты
OD :
9,5 до 219mm
Оценка класса :
150#~2500#
Смотреть на :
RF (поднятая сторона); FF (плоская сторона); RTJ (тип соединение кольца); RJ (напуск фланца) кольца
Процесс производства :
Нажим, пресса, кузница, бросание, etc.
Упаковка :
Деревянные случаи, паллеты, сумки нейлона или согласно требованиям к клиентов
MOQ :
1pcs
Условия оплаты :
L/C, T/T
Пересылка :
ОБМАНЫВАЙТЕ Тяньцзинь/Шанхай, CFR, CIF etc
Применение :
Соединение трубопровода и клапанов
Поверхностное покрытие :
Замаринованный, 2B, No.4, БА, волосяный покров, зеркало
Описание

ANSI, ASME, ASA, ФЛАНЕЦ КОЛЬЦА ПЛИТЫ B16.5 ПОДНЯЛ КЛАСС СТОРОНЫ 150/300/600



Спецификации

Размер:

Расписание DN или по мере того как требуемые вы

Материал:

Нержавеющая сталь

Стандарт:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB etc

Место происхождения:

Шанхай, Китай (материк)

Номер модели:

Выкованный фланец

Стандартный или нештатный:

Стандарт

Название продукта:

ANSI, ASME, ASA, ФЛАНЕЦ КОЛЬЦА ПЛИТЫ B16.5 ПОДНЯЛ КЛАСС СТОРОНЫ 150/300/600

Тип:

Выкованный фланец

Поверхностное покрытие:

Замаринованный, 2B, No.4, БА, волосяный покров, зеркало

Метод:

ERW

Применение:

Применение: мотор, конструкция, масло, медицина, еда…

Торговая термина:

ОБМАНЫВАЙТЕ, CIF, CFR, EXW

Ряд размера:

OD ВЕС 0.25mm до 3mm 9,5 до 219mm

MOQ:

500kg

Образец:

Да, освободите для клиентов frequenter
Упаковка & доставка

Упаковывая детали:

1. Деревянный паллет
2. Анти--влажная сплетенная сумка
3. по мере необходимости

Деталь доставки:

7-10 дней, согласно окончательному количеству

Размеры фланца & приблизительные массы
ANSI, ASME, ASA, B16.5 150lb/sq.in. Фланец RF кольца плиты
ø D b g m J k Отверстия l Kg.
1/2» 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0 400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0 700
1" 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0 800
1 1/4" 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1 100
1 1/2» 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1 400
2" 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2 200
2 1/2» 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3 600
3" 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4 100
3 1/2» 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5 200
4" 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5 600
5" 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6 300
6" 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7 500
8" 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12 600
10" 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18 500
12" 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28 000
14" 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36 000
16" 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46 000
18" 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50 000
20" 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64 000
22" 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72 000
24" 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89 000

ПРИМЕЧАНИЕ:
1. класс 150 фланцы за исключением соединения подола будут поставлены с 0,06 (1.6mm) подняли сторону, которая включена в „толщине“ (c) и „длине через эпицентр деятельности“ (Y1), (Y3).
2. Для Выскальзывани-на, заварка продетая нитку, гнездо и сложить совместные фланцы, эпицентры деятельности может быть сформированные также вертикальными от основания к верхней части или сплющила в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно MSS SP-9, без уменьшения толщины (c).
5. глубина гнезда (d) предусматривана ANSI b 16,5 только в размерах через 3 дюйма, сверх 3 дюйма на варианте изготовителя.

ANSI, ASME, ASA, B16.5 300lb/sq.in. Фланец плиты RF
ø D b g m J k Отверстия l Kg.
1/2» 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0 700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1 100
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1 400
1 1/4" 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1 800
1 1/2» 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2 600
2" 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3 400
2 1/2» 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4 400
3" 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6 100
3 1/2» 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7 500
4" 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10 100
5" 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12 500
6" 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14 100
8" 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24 800
10" 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37 100
12" 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50 000
14" 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70 000
16" 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90 000
18" 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112 000
20" 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133 000
22" 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197 000
24" 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208 000
ПРИМЕЧАНИЕ:
1. класс 300 фланцы за исключением соединения подола будут поставлены с 0,06 (1.6mm) подняли сторону, которая включена в „толщине“ (c) и „длине через эпицентр деятельности“ (Y1), (Y3).
2. Для Выскальзывани-на, заварка продетая нитку, гнездо и сложить совместные фланцы, эпицентры деятельности может быть сформированные также вертикальными от основания к верхней части или сплющила в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно MSS SP-9, без уменьшения толщины (c).
5. глубина гнезда (d) предусматривана ANSI b 16,5 только в размерах через 3 дюйма, сверх 3 дюйма на варианте изготовителя.

ANSI, ASME, ASA, B16.5 600lb/sq.in. Фланец плиты RF
ø D b g m J k Отверстия l Kg.
1/2» 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0 800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1 400
1" 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1 600
1 1/4" 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2 100
1 1/2» 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3 100
2" 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3 700
2 1/2» 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5 400
3" 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7 300
3 1/2» 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8 900
4" 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11 800
5" 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24 500
6" 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29 500
8" 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43 000
10" 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70 000
12" 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86 000
14" 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100 000
16" 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142 000
18" 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175 000
20" 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232 000
22" 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292 000
24" 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330 000
ПРИМЕЧАНИЕ:
1. класс 600 фланцы за исключением соединения подола будут поставлены с 0,25 (6.35mm) подняли сторону, которая не включена в „толщине“ (c) и „длине через эпицентр деятельности“ (Y1), (Y3).
2. Для Выскальзывани-на, заварка продетая нитку, гнездо и сложить совместные фланцы, эпицентры деятельности может быть сформированные также вертикальными от основания к верхней части или сплющила в пределах структуры 7 градусов.
3. слепые фланцы могут быть сделаны с таким же эпицентром деятельности как это используемое для Выскальзывани-на фланцов или без эпицентра деятельности.
4. Поверхность набивкой и задняя сторона (опорная площадь для скреплять болтами) сделаны параллельным не позднее 1 градус. Для выполнения параллелизма, смотреть на пятна унесен согласно MSS SP-9, без уменьшения толщины (c).
5. размеры размеров 1/2 до 3 1/2 эти же как для фланцов класса 400.
6. глубина гнезда (d) предусматривана ANSI b 16,5 только в размерах через 3 дюйма, сверх 3 дюйма на варианте изготовителя.

Детали производственной мощности & приобретения

1. Размер DN15 фланца поставки - DN2000 (1/2» - 80"), выкованный фланец.
2. Материальная сталь углерода: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn etc.
3. Материальная нержавеющая сталь: ASTM A182 F304, F304L, F316, F316L, F321 etc.
4. Служит фланцем анти- ржавчина: Анти- окунутые масло ржавчины, черная краска, желтое покрытие краски, горячее гальванизированный, холодный гальванизированный etc.
5. Ежемесячный выход: 3000 тонн в месяц.
6. Условия доставки: CIF, CFR, ОБМАНЫВАЕТ, EXW.
7. Условия оплаты: Передача провода (T/T), невозвратное L/C по предъявлении etc.
8. Количество минимального заказа: 1Ton или 100Pcs.
9. Качественная гарантия: EN10204 3,1 сертификат, сертификат мельницы, осмотр третьей стороны, свободное обслуживание замены.
