4 продетый нитку дюймом фланец стали углерода класса 150RF Sch10 продетый нитку мычкой

Фланцы общие

Фланец метод промежуточных труб, клапанов, насосов и другого оборудования для того чтобы сформировать пронзительную систему. Он также обеспечивает легкий доступ для очищать, осмотра или изменения. Фланцы обычно сварены или привинчены. Соединения с отбортовкой кромки сделаны путем скреплять болтами 2 фланца с набивкой между ими для того чтобы обеспечить уплотнение.

Использовать типы фланца являются следующими:

Все типы за исключением фланца соединения подола обеспечены с поднятой стороной фланца.

Материалы для фланцов

Фланцы трубы изготовлены во всех различных материалах как нержавеющая сталь, литое железо, алюминий, латунь, бронза, пластиковый etc. но использовать материал выкованная сталь углерода и подвергали поверхности механической обработке.

К тому же, фланцы, как штуцеры и трубы, для особых целей иногда внутренне оборудованных со слоями сами материалов совершенно другого качества как фланцы, которые «выровнянные фланцы».

Материал фланца, по существу набор во время выбора трубы, в большинстве случаев, фланец такого же материала как труба.

Все фланцы, обсуженные на этом падении вебсайта под стандарты en ASTM ASME, если не указано иное. ASME B16.5 описывает размеры, допуски размеров etc. и ASTM различные материальные качества.

Размеры фланцов

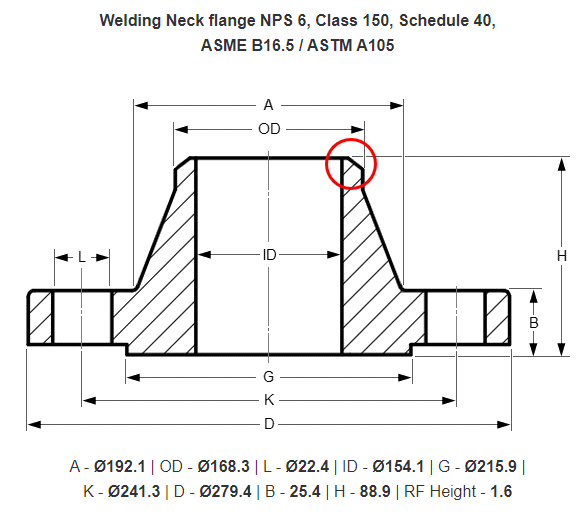

Каждый фланец ASME B16.5 имеет несколько стандартных размеров. Если чертежник в Японии или preparer работы в Канаде или pipefitter в Австралии говорит о сваривая фланце NPS 6 шеи, класс 150, расписание 40 ASME B16.5, то он идет над фланцом который в изображении здесь ниже показан.

Если фланец приказан, то поставщик хочет знать материальное качество. Например ASTM A105 выкованный фланец углерода стальной, пока A182 выкованный фланец нержавеющей стали.

Так, в правильном заказе к поставщику 2 стандарты необходимо определить.

Скрепленные болтами соединения фланца

Скрепленное болтами соединение фланца сложное сочетание из много факторов (служите фланцем, болты, набивки, процесс, температура, давление, средство). Все эти различные элементы взаимосвязаны и зависят на одном другое для того чтобы достигнуть успешного результата.
Надежность соединения с отбортовкой кромки зависит критически на сведущем контроле совместного процесса принятия.

Некоторые другие недостатки соединений фланца.

• Каждое соединение фланца может протекать (некоторые людей требуют что соединение фланца никогда 100 процентов доказательства утечки).
• Служить фланцем системам трубы нужен очень больше космоса (как раз думайте о шкафа трубы).
• Изоляция служить фланцем систем трубы дороже (особенные крышки фланца).

Конечно, соединения фланца имеют большие преимущества; некоторые примеры.

• Новая линия может содержать множественные катышкы трубы и может быть изготовлена в мастерской.
• Катышкы этой трубы можно собрать в заводе без потребности быть сваренным.
• NDO (рентгеновский снимок, гидро тест etc.) в заводе не необходимо, потому что это было сделано в мастерской.
• Взрывать и картина в заводе не необходимы, потому что даже это было сделано в мастерской
  (только покрасьте повреждения во время установки быть отремонтировано).
