Гибкий кабель кабеля 0.5mm 0.3mm 1.0mm FFC/FPC Ffc кабеля FFC гибкий плоский плоский

Внедрение продукции

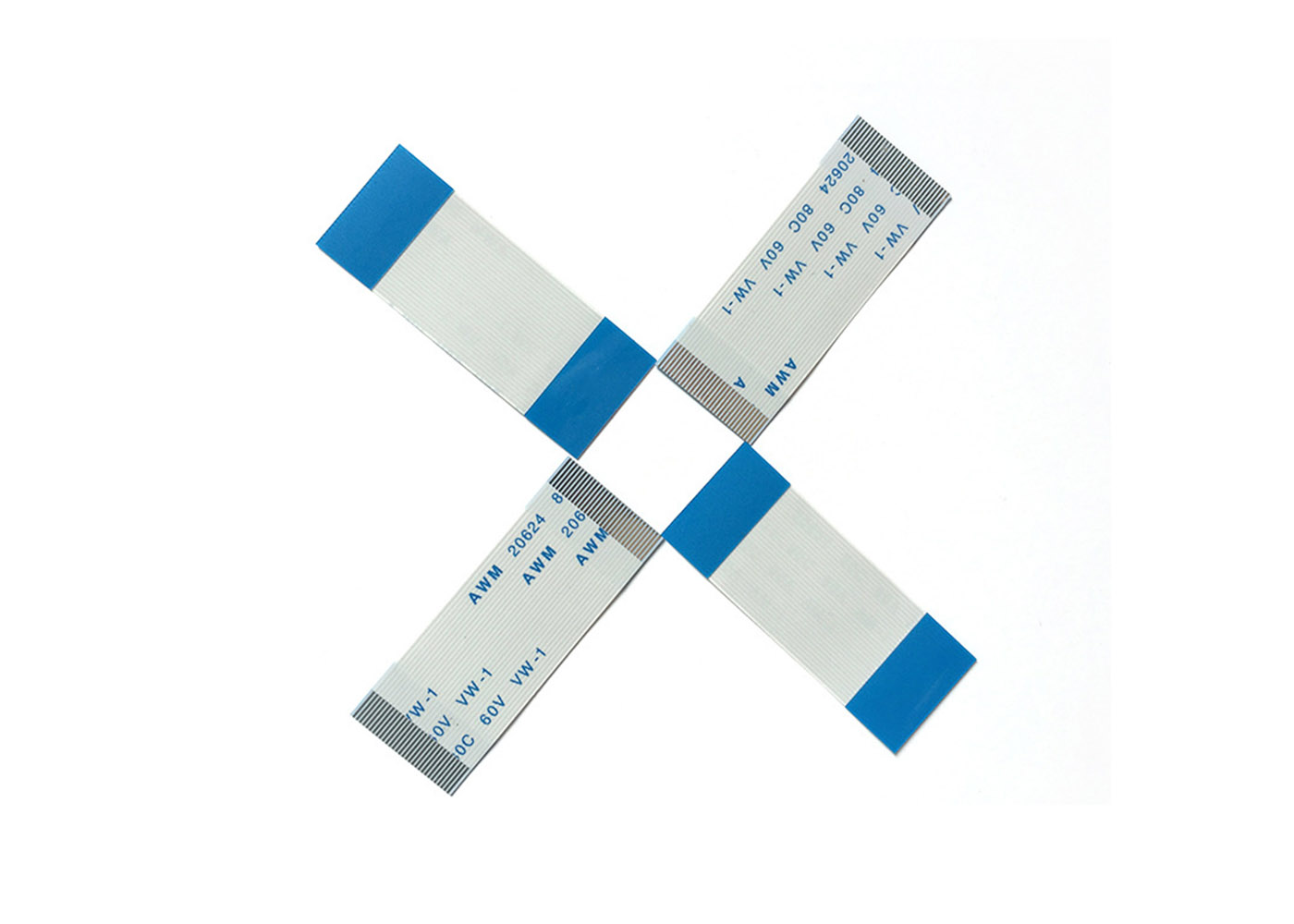

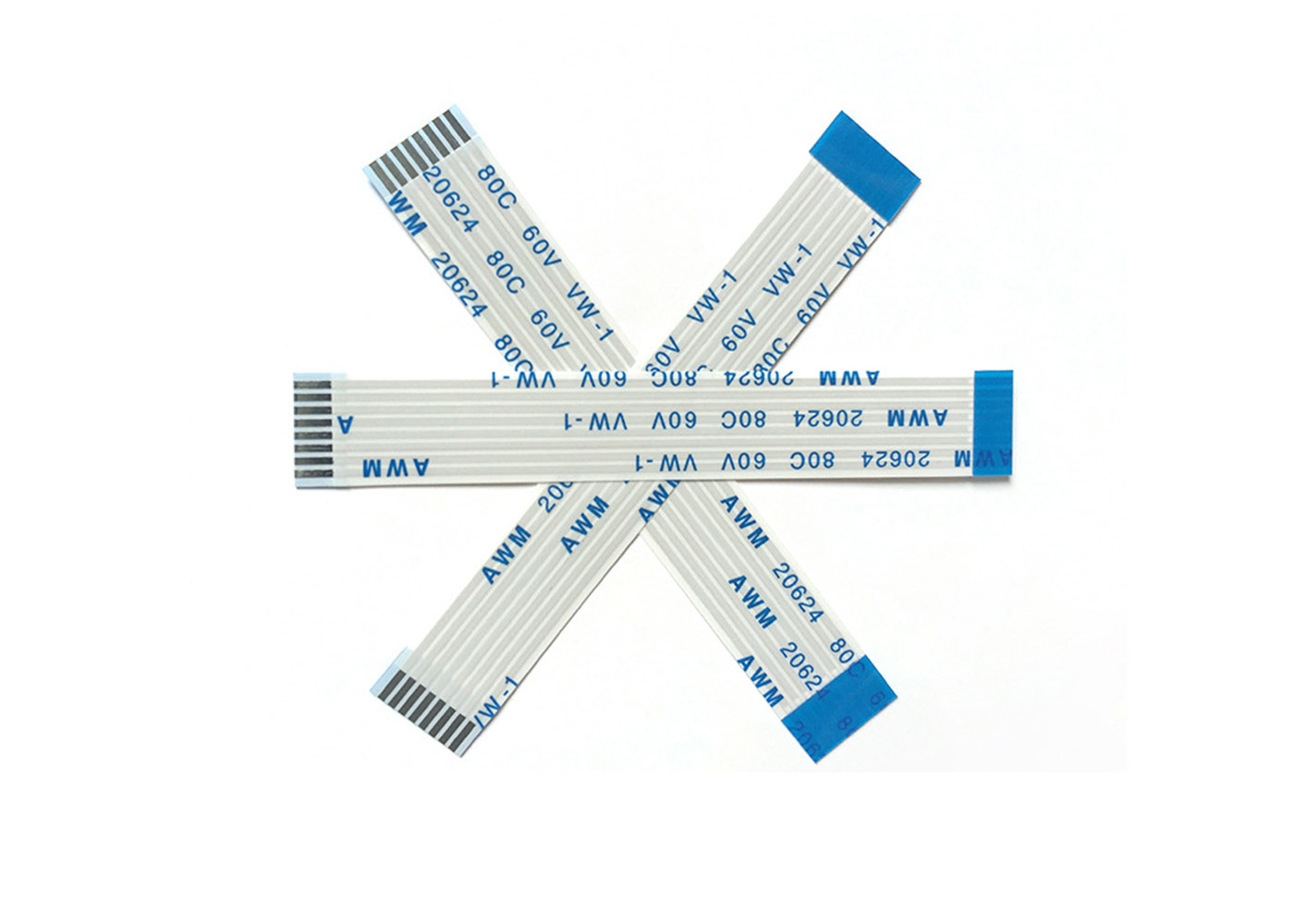

Кабель FFC гибкий плоский (FFC) новый Н тип кабеля данных сделанный из материальной ЛЮБИМЦА изолируя и весьма тонкой залуживанной плоской медной проволоки, которая отжата через высокотехнологичную производственную линию оборудования автоматизации. Тонкая толщина, небольшой размер, простое соединение, легкая разборка, легкие для того чтобы разрешить электромагнитные защищая (EMI) и другие преимущества

Гибкий плоский кабель (FFC) может произвольно выбрать число и дистанционирование проводов, наладить связь удобный, значительно уменьшить том электронных продуктов, уменьшить цен производства, и улучшает эффективность продукции. Само соответствующее для двигающих частей и материнских плат, доски PCB к доске PCB, миниатюризации используемой как кабель передачи данных в электротехническом оборудовании. Общие спецификации 0.5mm, 0.8mm, 1.0mm, 1.25mm, 1.27mm, 1.5mm, 2.0mm, 2.54mm и другие гибкие кабели с различными тангажами.

Параметр:

Применение

Оно широко использовано в печатающих головках и материнских платах принтера связи между различных, передаче сигнала и соединении доски продуктов как прокладчики, блоки развертки, копировальные машины, аудио, приборы LCD, факсы, различные DVD-плеера.

Гибкий плоский гибкий кабель:

①ТАНГАЖ (тангаж): 0.5mm 0.8mm 1.0mm 1.25mm 1.27mm 2.0mm 2.54mm

②Спецификации проводника: 0.035*0.030, 0.035*0.65, 0.05*0.5, 0.05*0.065, 0.1*0.65, 0.1*0.8;

③Количество экранов кабеля: 2P-120P;

④Длина кабеля: 15mm-Nm;

2 типа фильма обыкновенно использованы:

①Расклассифицированные напряжение тока и температура 60V 80℃ AWM 20624 80C 60V VW-1

②Расклассифицированные напряжение тока и температура 60V 105℃ AWM 20624 105C 60V VW-1

Общие модели следующим образом:
　　

Тип a: 2 конца соединены и усиливая плита наклеена на изолируя ленте;

Тип b: Доска подкрепления наклеена сразу на изолируя липкой бумаге;

Тип c: Усиливая плиты на обоих концах сразу наклеены на проводнике;
Тип d: Усиливая плиты на обоих концах наклеены сразу на проводнике;
Тип e: Один конец доски подкрепления прикреплен в изолируя липкую бумагу, и другой конец сразу припаян;
Тип f: Усиливая плиты на обоих концах сразу прикреплены в изолируя липкую бумагу, и внутренняя половина слезается;
Тип g: Direct паяя на обоих концах.
