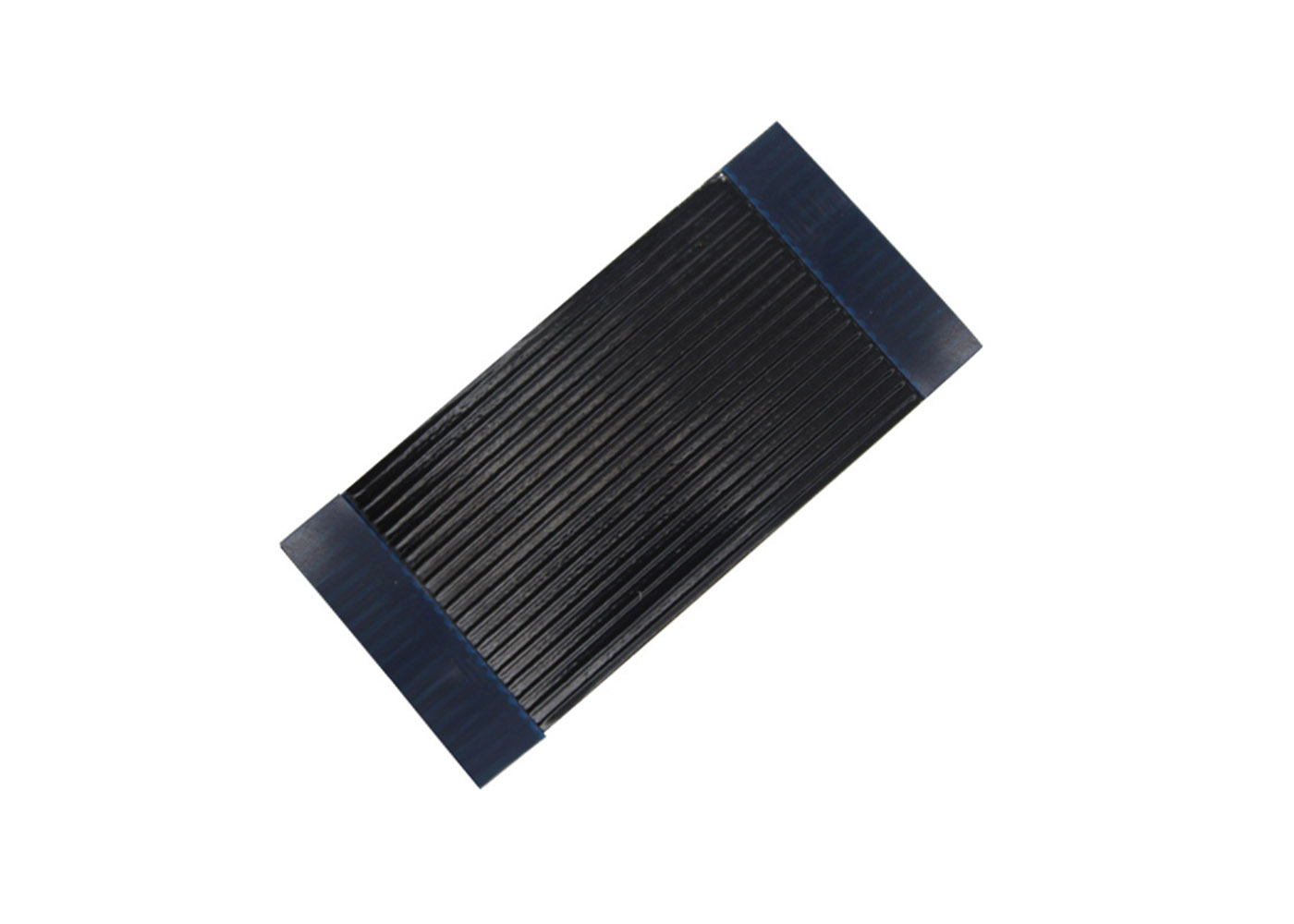

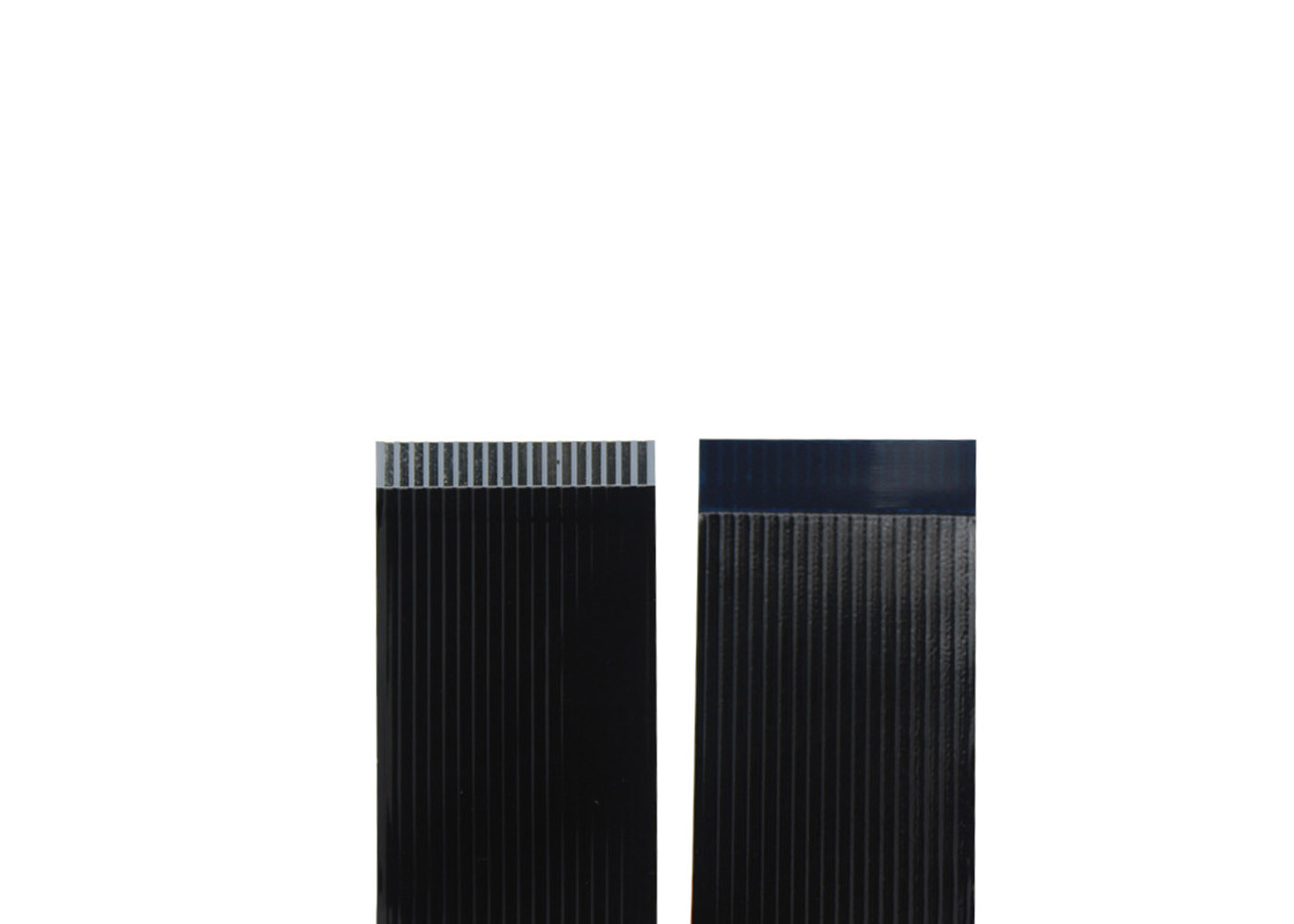

Плоская проволока фильма черноты кабеля кабеля 1.0мм 18п 20п ФФК гибкая плоская мягкая

Внедрение продукции

Наши продукты широко использованы в: планшеты, стерео, консоли игры, удя детекторы, телевизионные приставки, принтеры, холодильники, кондиционеры, видеокамеры, клавиатуры, рояли, компьютеры, камеры, мониторы, телевидения, МП4с, телефоны, смартфоны, дверные звоноки усилителя, видео-, экраны касания, автомобили и различные продукты безопасностью, цифровые продукты и электронные продукты.

Кабель (FFC) ФФК гибкий плоский новый Н тип кабеля данных сделанный из материала ЛЮБИМЦА изолируя и весьма утончает залуживанную плоскую медную проволоку, которая отжата через высокотехнологичную производственную линию оборудования автоматизации. Тонкая толщина, небольшой размер, простое соединение, легкая разборка, легкие для того чтобы разрешить электромагнитные защищая (ЭМИ) и другие преимущества

Гибкий плоский кабель (ФФК) может произвольно выбрать число и дистанционирование проводов, наладить связь более удобным, значительно уменьшить том электронных продуктов, уменьшить цен производства, и улучшить эффективность продукции. Само соответствующее для двигающих частей и материнских плат, доски ПКБ к доске ПКБ, миниатюризации используемой как кабель передачи данных в электротехническом оборудовании. Общие спецификации 0.5мм, 0.8мм, 1.0мм, 1.25мм, 1.27мм, 1.5мм, 2.0мм, 2.54мм и другие гибкие кабели с различными тангажами.

Параметр:

Гибкий плоский гибкий кабель:

ТАНГАЖ ① (тангаж): 0.5мм 0.8мм 1.0мм 1.25мм 1.27мм 2.0мм 2.54мм

Спецификации проводника ②: 0.035*0.030, 0.035*0.65, 0.05*0.5, 0.05*0.065, 0.1*0.65, 0.1*0.8;

Номер ③ экранов кабеля: 2П-120П;

Длина кабеля ④: 15мм-Нм;

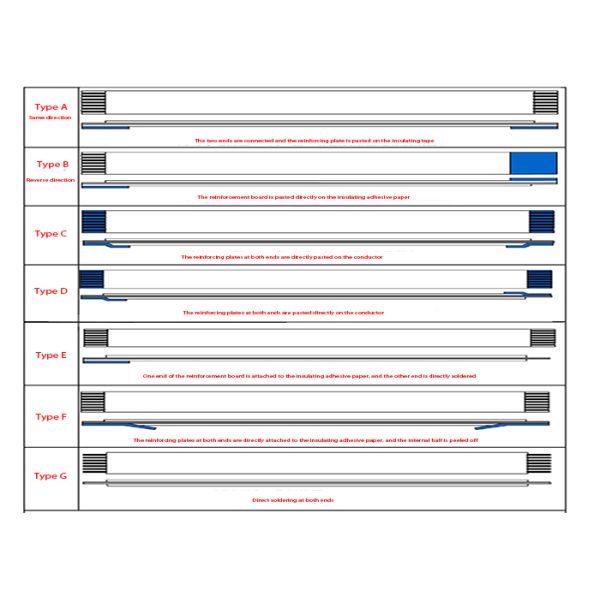

Гибкие модели (FFC) плоского кабеля общие следующим образом:

Напечатайте а: 2 конца соединены и усиливая плита наклеена на изолируя липкой бумаге;

Тип б: Доска подкрепления наклеена сразу на изолируя липкой бумаге;

Тип к: Усиливая плиты на обоих концах сразу наклеены на проводнике;

Тип д: Плиты подкрепления на обоих концах сразу наклеены на кресте проводника;

Тип е: один конец доски подкрепления прикреплен в изолируя липкую бумагу, и другой конец сразу припаян;

Тип ф: Усиливая плиты на обоих концах сразу прикреплены в изолируя липкую бумагу, и внутренняя половина слезается;

Тип г: Припой сразу на обоих концах.

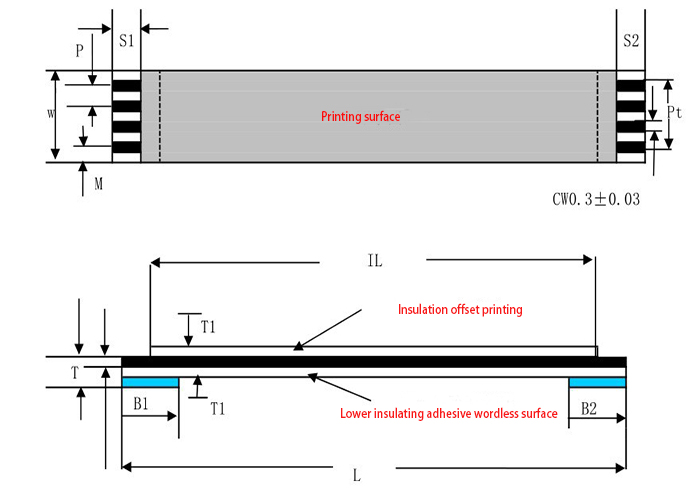

Параметры ФФК технические:

1. Количество проводников н: число медных проводников в кабеле;

2. Тангаж п: расстояние между осями 2 смежных проводников;

3. Допустимый предел м: расстояние между линией оси внешнего проводника и краем кабеля:

4. Полный тангаж ТП: расстояние между внешними 2 осями проводника, ТП=П* (Н-1);

5. Полная ширина в: расстояние между 2 краями кабеля, В=П* (Н+1);

6. Полная длина ТЛ: расстояние между 2 концами кабеля;

7. Введите толщину ТТ: толщина 2 соединяясь концов кабеля.
