Параллельный алюминиевый гибкий вал соединяя соединение сплайна LS SAE серии GL
Параллельный алюминиевый гибкий вал соединяя соединение сплайна LS SAE серии GL
Спецификации
Номер модели :
GL
Место происхождения :
КИТАЙ
Количество минимального заказа :
1 часть
Условия оплаты :
T/T, западное соединение, PayPal
Способность поставки :
100000pcs в месяц
Срок поставки :
2 дня
Упаковывая детали :
Каждое в коробке полиэтиленового пакета + коробки
Модель нет. :
Соединение гибкого вала
Материал :
Алюминиевый сплав
Имя гавани :
Шанхай/Нинбо
Обслуживание :
OEM/ODM
Описание

Соединение гибкого вала параллели сплава алюминия серии GL



Структура параллельного соединения гибкого вала:



1. Оно принадлежит форме параллельных линий
2. легкая установка, не требующий ухода, масл-устойчивый и коррозионностойкий
Линия гибкое сцепление LS параллельная
Линия гибкое сцепление LS параллельная
3. соберите вибрацию и компенсируйте радиальные, угловые и осевые отступления
4. Характеристики по часовой стрелке и вращения против часовой стрелки точно такой же
5. хорошая упругость играет хорошую роль в защите оборудования
6. материал алюминиевого сплава и нержавеющей стали
7. поддержка вперед и обратить передачу силы
8. нул отрицательных реакций
9. метод отладки закрепного винта
10. соответствующий для соединений вала с небольшим вращающим моментом, как кодировщики, stepper моторы, etc.

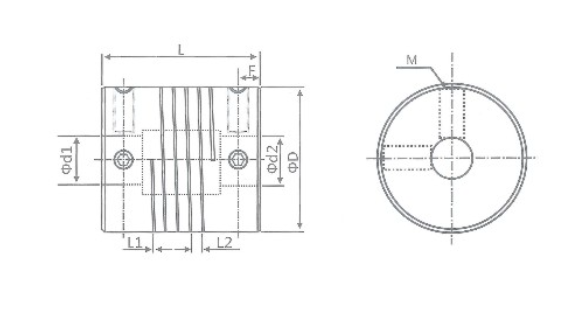

Спецификация параллельного соединения гибкого вала:



Параллельный алюминиевый гибкий вал соединяя соединение сплайна LS SAE серии GL

Модельный параметр общий диаметр расточки d1, d2 ΦD L L1 L2 F M затягивать вращающий момент винта
(N.M)
GI-12x18.5 2,3,4,5,6,6.35 12 18,5 0,55 1,2 2,5 M3 0,7
GI-16x16 3,4,5,6,6.35, 7,8 16 16 0,55 1,4 3,6 M3 0,7
GI-16x23 3,4,5,6,6.35, 7,8 16 23 0,55 1 日 月 4 3,6 M3 0,7
GI-17.5x23 4,5,6,6.35, 7,8 17,5 23 0,55 1,4 3,6 M3 0,7
GI-20x20 4,5,6,6.35, 7,8,10 20 20 0,55 1,5 3,6 M4 1,7
GI-20x26 4,5,6,6.35, 7,8,10 20 26 0,55 1,5 3,6 M4 1,7
GI-25x25 4,5,6,6.35, 7,8,9,9.525, 10,11,12,12.5, 12,7 25 25 0,6 1,7 3,6 M4 1,7
GI-25x31 5,6,6.35, 8,9,9.525, 10,11,12,12.5, 12,7 25 31 0,6 1,8 4,3 M4 1,7
GI-28.5x38 6,6.35, 8,9,9.525, 10,11,12,14,15,16 28,5 38 0,8 2,1 4,5 M5 4
GI-32x32 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 32 32 0,8 2,3 6 M5 4
GI-32x41 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18 32 41 0,8 2,3 6 M5 4
GI-40x50 8,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 40 50 0,8 2,7 7 M6 8,4
GI-40x56 8,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 40 56 0,8 2,7 10 M6 8,4
GI-42x56 8,10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 42 56 0,8 2,7 12 M6 8,4
GI-50x50 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30 50 50 0,8 2,9 7 M8 10,5
GI-50x71 12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30 50 71 0,8 3,3 8,5 M8 10,5






Модель Расклассифицированный вращающий момент

Позволяемый

ексцентриситет

Позволяемый

угол горизонтальной наводки

Позволяемое осевое

отступление

Максимум

скорость

Статическое крутящее

жесткость

Момент

инерции

Материал

рукав вала

Поверхность

обработка

 Вес
(N.M) * (mm) * (°) * (mm) * rpm (N.M/rad) (Kg.M2) (g)
GI-12xl8.5 0,3 0,1 2 ±0.2 32000 45 8.3x10-8

Высокопрочный

алюминиевый сплав

Анодировать

обработка

 3,7
GI-16xl6 0,5 0,1 2 ±0.2 24000 80 3.3x10-7 6
GI-16x23 0,5 0,1 2 ±0.2 24000 80 3.3x10-7 8,1
GI-17.5x23 0,8 0,15 2 ±0.2 24000 80 3.3x10-7 10
GI-20x20 1 0,15 2 ±0.2 19000 170 9.0x10-7 12
GI-20x26 1 0,15 2 ±0.2 19000 170 9.0x10-7 15
GI-25x25 2 0,15 2 ±0.2 15000 350 2.2x10-6 23
GI-25x31 2 0,15 2 ±0.2 15000 380 2.6x10-6 27
GI-28.5x38 3 0,15 2 ±0.2 13000 400 4.3x10-6 46
GI-32x32 4 0,15 2 ±0.2 12000 480 8.0x10-6 50
GI-32x41 4 0,2 2 ±0.2 12000 500 9.6x10-6 60
GI-40x50 8 0,2 2 ±0.2 9600 600 3.2x10-5 110
GI-40x56 8 0,2 2 ±0.2 9400 345 3.1x10-5 135
GI-42x56 8,5 0,2 2 ±0.2 9000 300 3.1x10-5 165
GI-50x50 20 0,2 2 ±0.2 8000 600 6.8x10-5 220
GI-50x71 20 0,2 2 ±0.2 7600 1385 8.0x10-5 322



вопросы и ответы





Q: Как вы пакуете параллельное соединение гибкого вала?

  • Небольшие детали:

Каждое в коробке коробки 29*28*19CM - деревянной коробке/деревянном паллете

  • Тяжелые детали: Деревянная коробка/деревянный паллет

Q: Могу я получить образцы параллельного соединения гибкого вала от вас?

: Он сильно ободрен попросить образцы для качественной проверки.

Q: Можете вы пообещать поставить товары во времени?

  • Небольшие детали: В запасе.
  • Средние детали: 10-15 дни
  • Большие детали: 20-25 дни
