Планетарный редуктор Casun Steppr Motor 35mm NEMA 14 редуктор ratio51:1 шаговый двигатель

Шаговый двигатель 35 мм 4,05 В Шаговый двигатель с планетарной коробкой передач представляет собой тип шагового двигателя с редуктором.Вот некоторые ключевые особенности этого мотора:

Шаговый двигатель: двигатель представляет собой тип шагового двигателя, что означает, что он работает, двигаясь точными шагами, а не непрерывно вращаясь.Шаговые двигатели обычно используются в приложениях, требующих точного позиционирования и управления.

Коробка передач: к двигателю прикреплен планетарный редуктор, который обеспечивает понижающую передачу для увеличения крутящего момента и снижения скорости.Планетарные редукторы обычно используются в приложениях, где требуется высокий крутящий момент и точность.

Размер: двигатель имеет диаметр 35 мм и относительно компактен, что делает его пригодным для использования в небольших помещениях.

Напряжение: двигатель работает при напряжении 4,05 В, что относительно мало по сравнению с некоторыми другими шаговыми двигателями.Это может сделать его хорошим выбором для приложений, где требуется низкое напряжение.

Удерживающий момент: Удерживающий момент двигателя зависит от конкретной модели и условий эксплуатации, но обычно он составляет от 20 Нсм до 30 Нсм.

Функции:

• Доступны биполярные или монополярные версии

• Гибридная шаговая конструкция

• Доступны в версиях с одним или двумя валами

• CE и RoHS утверждены

• Индивидуальные настройки по запросу

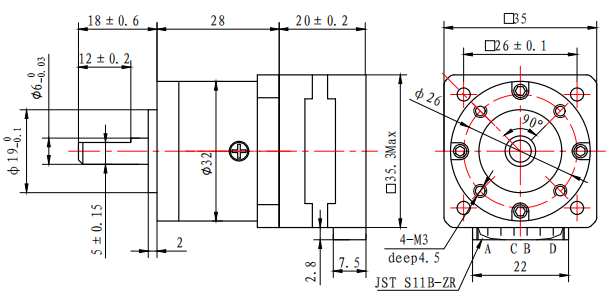

Технические характеристики двигателя

Эксплуатационные характеристики

Мотор

Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 °C до 50 °C

Температура хранения -20: °C до 100°C

Диапазон влажности (%): 85% или меньше, без конденсации

Изоляция провода магнита: класс B 130 градусов C

Сопротивление изоляции: 100 МОм при 500 В постоянного тока

Диэлектрическая прочность: 500 В пост. тока в течение 1 мин.

Коробка передач

Материал корпуса: металл
Подшипник на выходе: шарикоподшипники
Макс. Радиальная нагрузка (12 мм от фланца): ≤80 Н
Макс. осевая нагрузка вала: ≤30N
Радиальный люфт вала (рядом с фланцем):≤0,06 мм
Осевой люфт вала:≤0,3 мм
Люфт на холостом ходу: 1,5°

Кривые крутящего момента

Подмодели

Скачать

Если наш стандартный двигатель не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями

Индивидуальный контент включает, помимо прочего, специальные валы, параметры намотки, установочные размеры, подводящие провода с особыми требованиями, разъемы и т. д.

Параметры:
Кодер |Тормоз |Коробка передач |Вал

Пожалуйста, нажмите "Получить цитату"кнопка ниже, чтобы сообщить нам ваши требования.
