Спецификации
Номер модели :
42SHD0404-27G
Место происхождения :
Китай
Минимальное количество заказов :
1pc
Условия оплаты :
D/A, T/T, L/C, D/P
Возможность поставки :
40000+PCS+месяц
Время доставки :
7-15 дней
Подробная информация об упаковке :
Картонная коробка: 36x29x14 см
Текущий / Фаза :
1.5А
Поддерживающий момент :
5.4N.m
Номинальное напряжение :
3.0В
Индивидуальные :
Двигатель может быть спроектирован и изготовлен по индивидуальному запросу.
Коробка передач :
1:27
Описание

42-мм гибридный шаговый мотор предлагает мощный крутящий момент в различных размерах.

Использовать с микростеппинг драйвером для уменьшения вибрации и достижения более высокого разрешения шага.



Особенности:

  • Биполярные или однополярные версии доступны

  • Гибридная конструкция шагового двигателя

  • Доступен в одно- или двухволновом варианте

  • Предложить "множественные международные сертификации" оборудованию высокотехнологичной промышленности и электронной промышленности

  • Предлагать услуги на заказ

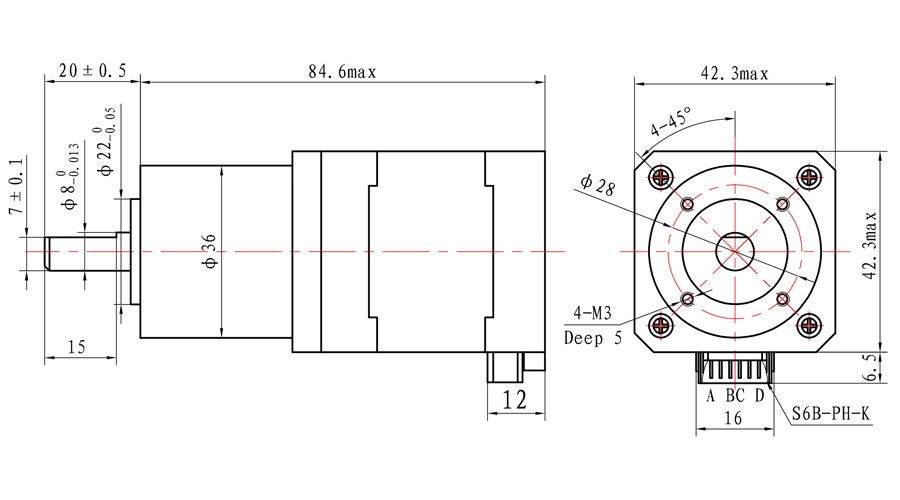

Размеры

NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC







Спецификации двигателя



Степь Ангел



1.8 °

Размер рамы



42 мм

Количество фаз



Фаза 2

Номинальный ток



1.5 А

Поддерживающий момент



5.4 Н.м.

Сопротивление



2.0 ом

Индуктивность



20,8 мГ

Инерция ротора



72 г/см2

Масса двигателя



0.85 кг

Соотношение уменьшения скорости передач





1:27

Соединение



Биполярный



Спецификации эксплуатации



Двигатель



Угол шага: 1,8°

Максимальная температура: 80°C максимум

Температура окружающей среды: от -20 до 50 °C

Температура хранения -20 °C-100 °C

Диапазон влажности воздуха (%): 85% или менее, неконденсирующий

Изоляция из магнитных проводов:класс B 130°C

Сопротивление изоляции: 100 МОм при 500 ВДК

Диэлектрическая прочность: 500 VDC в течение 1 мин.



Коробка передач



Материал корпуса:Металл
Подшипник при выходе:Круглое подшипники
Максимальная радиальная нагрузка ((12 мм от фланца): ≤ 80 Н
Максимальная осевая нагрузка вала: ≤ 30N
Радиальная разметка вала (вблизи фланца): ≤ 0,06 мм
Осевое разложение вала: ≤ 0,3 мм
Противодействие при отсутствии нагрузки:10,5°











Кривые крутящего момента







Подмодели

Длина двигателя Длина коробки передач Райо Эффективность
34 мм

40 мм

48 мм

60 мм		 27.2 мм 3.71 90%
5.18
35 мм 13.76 80%
19.2
26.8
42.7 мм 51 70%
71
99.5
139


Скачать





Если наш стандартный мотор не может удовлетворить ваши потребности,

мы можем настроить двигатель в соответствии с вашими потребностями


Контент на заказ включает, но не ограничивается, специальными валами, параметрами обмотки, размерами установки, свинцовыми проводами со специальными требованиями, соединителями и т. д.

Опции:
Кодер, тормоз, коробка передач, вал

NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC NEMA 17 Economy Планетарный шаговый мотор 48 мм корпус для самодельного CNC





Пожалуйста, нажмите "Получить цитату" кнопку ниже, чтобы сообщить нам ваши требования.
