Бар сплава S240 (UNS S11900), формы, штанга, провод, куя для реактивного двигателя, компонента корабля земли, изощренного панцыря etc

1 ПРОДУКТ
Бар сплава S240 (UNS S11900), формы, штанга, провод, куя для реактивного двигателя, компонентов корабля земли, изощренного панцыря etc.
Сплав S240 доступен в следовании стандартных полумануфактурных форм:
Адвокатура и штанга
Условие доставки: Выкованный, свернутый, отполированный вычерченный, жара - обработанный, окисленный, descaled или замаринованный, повернутый, который слезанный, земной или
Форма и профиль
Свернутый и прессованный, холод - нарисованный, окисленный, descaled или замаринованный
Провод (профиль, круг, квартиры, квадрат)
Условие доставки: Нарисованное яркое, ¼ трудное к трудному, яркое обожженное в кольцах, контейнерах, на катышках и headstocks
Заготовка для проволоки
Условие доставки: горячекатаный (dia.5.5mm до 40mm)
Другие
Другие формы и размеры как диски, кольца, безшовные трубы и вковки можно спросить.

СООТВЕТСТВУЮЩЕЕ ОБОЗНАЧЕНИЕ 2
UNS S11900, сплав ATI S240®

ОБЗОР 3

Сплав S240 martensitic высыпани-твердея нержавеющая сталь с прочностью на растяжение ksi 240 (MPa 1655), высокой твердости трещиноватости, и хорошего сопротивления корозии и коррозии в напряженном состоянии. Сплав S240 имеет свойства прочности и твердости которые соответствуют к другим промышленным сталям в этом классе, но он также предлагает:

◘Простая обработка; может быть термальное механически обрабатываемое подобно другим высыпани-затвердетым нержавеющим сталям как 13-8 и 15-5 сплавов, и не требует «глубокой - замораживание» или криогенная обработка для того чтобы достигнуть высокой прочности на растяжение

◘Улучшенное сопротивление корозии и коррозии в напряженном состоянии сравненное с другими сталями подобной прочности

◘Более низкие сырье и цены обработки (отсутствие кобальта; никакая осложненная термическая обработка)

Хорошие поперечные свойства твердости достиганы плотным управлением химического состава, низкоуглеродистым содержанием, и двойным плавить вакуума. Сплав произведен индукцией вакуума плавя (VIM), следовать дугой в вакууме переплавляя (VAR). Этот расплавьте практику обеспечивает превосходное управление макроса и микро-чистоты, и плотное compositional. Усиливать механизм (высыпание твердея в martensitic матрице) делает его возможным достигнуть формы усиливая в тяжелых разделах. Уровни прочности и дуктильности можно портняжничать к применению путем менять старея температуру.

ПРИМЕНЕНИЕ 4

Оборона

(Наши материалы специальности играют ключевую роль в поддерживать это усилие — в реактивных двигателях; структурные компоненты для кораблей земли; системы для кораблей; и изощренный панцырь который защищает системы и людей когда они в пути вреда.)

Оффшорная платформа, вертолет украшать другие платформы

Пищевая промышленность

Бумажная промышленность пульпы и

Воздушно-космическое пространство

Механические компоненты

Месторождение нефти

Компоненты химического процесса

Общая индустрия механической обработки

ХИМИЧЕСКИЙ СОСТАВ 5 (WT %):

ФИЗИЧЕСКИЕ СВОЙСТВА 6
Плавя ряд: 2560 - 2680ºF (1404 - 1471ºC)
Плотность: 0,281 lb/in3 (7,77 g/cm3)
Модуль пластичности: 26,0 Msi (179,3 GPa)

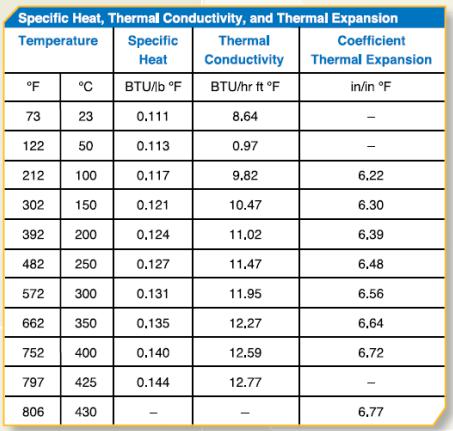

Специфическая жара, термальная проводимость и тепловое расширение


7 МЕХАНИЧЕСКИХ СВОЙСТВ
Средние механические свойства (все тесты сделанные на комнатной температуре)

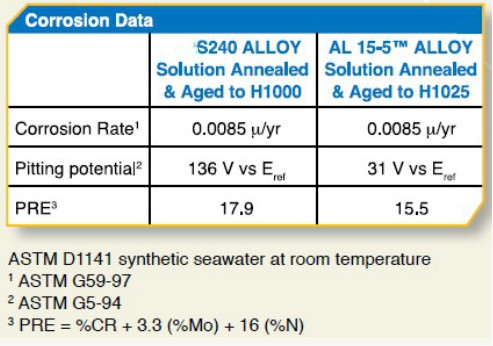

КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ 8


РАБОЧАЯ ИНСТРУКЦИЯ 9
Formability
Сплав S240 имеет хорошие горячие работая характеристики которые соответствуют с другими сталями в этом классе. Вковку можно выполнить на температурах от 1600°F к 2200°F (871°C к 1204°C) с оптимальными достиганными свойствами с вковкой на температурах более менее чем 2000°F (1093°C). После вковки, части должны быть охлажены к комнатной температуре, тогда решению обработанному до вызревания. Сплав может быть холодными сформированный в обожженном состоянии, используя обычные методы деформирования в холодном состоянии.
Термическая обработка
Обработка решения должна быть выполнена от 1675ºF к 1725ºF (913ºC к 941ºC) на 45 до 75 минут на температуре следовать путем охлаждать к 32ºF (0ºC) и держать на по крайней мере 4 часа для обеспечения полного преобразования к мартенситу. Отсутствие «глубокой - замораживание» или криогенная обработка необходимы.
Вызревание нормально унесено от 950ºF к 1150ºF (510ºC к 621ºC), в зависимости от пожеланных окончательных свойств. Термическая обработка обычно выполнена в воздухе. Термическая обработка паяемых компонентов может быть сделана в инертных атмосферах. Атмосферы уменьшения не должны быть использованы из-за потенциала для загрязнения азота.
Твердость

Machinability
Сплав S240 можно подвергнуть механической обработке и в обожженных и затвердетых условиях. В обожженном состоянии, скорости машины пользы 20 до 30 процентов низкий чем те используемые на нержавеющей стали 304.

СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ 10
AMS 5929 Адвокатур и вковка

КОНКУРЕНТНОЕ ПРЕИМУЩЕСТВО 11:
(1) больше многолетний опыт чем 50 исследования и превратиться в жаростойком сплаве, сплаве коррозионной устойчивости, сплаве точности, тугоплавком сплаве, редких металле и материале и продуктах драгоценного металла.
(2) 6 лаборатории государства ключевые и центров тарировки.
(3) запатентованные и новаторские технологии.
(4) процесс выплавкой Ультра-очищенности: VIM + IG-ESR + VAR
(5) превосходная высокая эффективность.

УСЛОВИЕ 12 ДЕЛ
