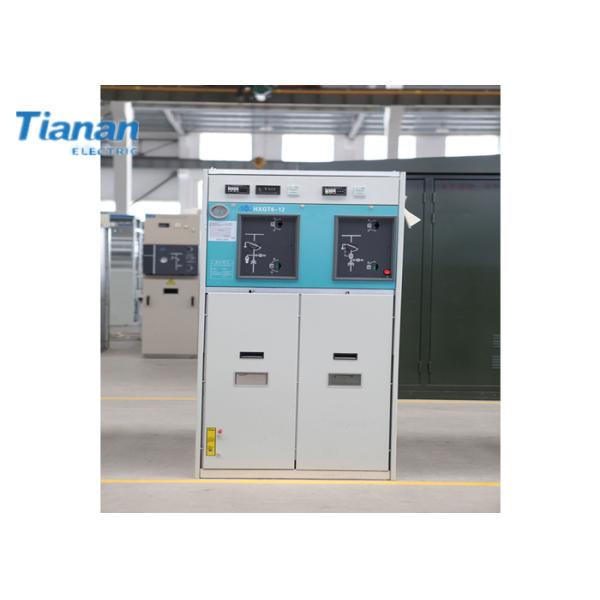

ХСГТ6 (СГН58) - крытым тип Свитчгеар металла АК 12 одетым заполненный газом для промышленных трансформаторов

Обзоры продукта

ХСГТ6 (СГН58) - Свитчгеар главного блока кольца 12 СФ6 (хэрайнафтер названный «РМУ ") конструировано и начато нашей компанией основанной на ситуации с поставками действующей мощности нашей нации. Это прибор нового поколения крытый 10кВ МВ электрический, и может быть приложено в преобразовании и конструкции решетки города, продукт подвергается к типу тесту и поручающ рассмотрение, индексы характеристики рабочого соотвествуют ИЭК 298" Свитчгеар АК закрытый металлом». Он обрабатывает преимущества небольшого тома, низкого веса, простой деятельности, безопасного использования, высоких надежности без влиять на окружающей средой и погодой и не требующий ухода.

Свитчгеар вид составного прибора который герметизирует все основные цепи в приложении металла и принимает газ СФ6 как средство тушить и изоляции дуги. Соответствующее для электропитания сети кольца и двойник излучает электропитание в сети электропитания 10кВ МВ. Он также использован в терминальном электропитании. Должный к пользе электропитания сети кольца увеличивает надежность электропитания, его специально использует в минеральных заводах, зоне резиденции, школах, парках, и так далее для распределения силы и контролировать. К тому же, из-за своих удобных соединения и установки, небольшой том, она также использована в подстанции как высоковольтное оборудование на основной стороне.

Особенности

a. Обычно, РМУ состоит из 3 отсеков. Свитчгеар нагрузки аранжирован в загерметизированном приложении сваренном плитой нержавеющей стали и заполненном с газом 0.04Мпа СФ6 для дуг-тушить и изолированные средств массовой информации.

b. Внутренность нагрузки аранжированная свитчгеар имеет 3 положения, заключительный отключать-еартхинг, все положения показана индикаторами в панелях механизма.

c. Кабельные соединители (втулка) использованы для кабеля входящего и общительного.

d. Отсеки свитчгеар с отдельным механизмом деятельности могут осуществить ручную операцию или одновременную деятельность руководства и мотора для открытия и закрывать в панелях деятельности.

e. Взрыватель установлен в банку эпоксидной смолы на середине шкафа. Механизм штыря сталкиваясь взрывателя соединен с задействуя прибором механизма деятельности переключателя нагрузки. Когда отказ случатся и перерывы взрывателя, механизм отключения будет вызван и после этого причиняет переключатель нагрузки задействовать.

f. Переключатель нагрузки принимает вращение дуги для того чтобы потушить дугу, срок службы контактов длинен.

g. Манометр в фронте свитчгеар для обнаруживать давление газа СФ6 внутри кабины

h. Для предотвращения слишком высокого давления газа в оборудовании причиненном отказом цепи, давление выпуская прибор установлено на дно свитчгеар.

Параметры Свитчгеар основные технические

Параметры взрывателя ХВ технические
