ПРИКАЗЫВАЯ КОД

SDA

20

50

S

F

SDA: Двойное действующее стандартное

Размер скважины

Ход

S: С        Магнит

F: Гаечная резьба конца прута поршеня

12:12 mm

SSA: Одиночный действовать придает заостренную форму

16:16 mm

20:20 mm

STA: Одиночная действующая притяжка внутри

25:25 mm

32:32 mm

Пробел: Без магнита

M: Внешняя нарезка конца прута поршеня

SDAD: Двойной плунжерный шток

40:40 mm

50:50 mm

SDAJ: Регулируемый тип хода

63:63 mm

80:80 mm

100:100mm

СПЕЦИФИКАЦИЯ

Размер скважины (mm)

12

16

20

25

32

40

50

63

80

100

средство деятельности

Фильтрованный обжатый воздух

Картина движения

Двойное действие/одиночный действовать

Выносливость давления

1.5MPa

Ряд рабочего давения

0.1~1.0MPa

Температура окружающей среды

-5~70ºC

Амортизируйте снабжать подкладкой

Резиновый буфер, опционное буфера воздуха регулируемое

Скорость обработки      (Двойное действие)

30~500mm/s

30~350mm/s

30~250mm/s

Скорость обработки      (Одиночное действие)

100~500mm/s

____

Гаван размер

M5X0.8

M5X0.8

M5X0.8

M5X0.8

G1/8

G1/8

G1/4

G1/4

G3/8

G3/8

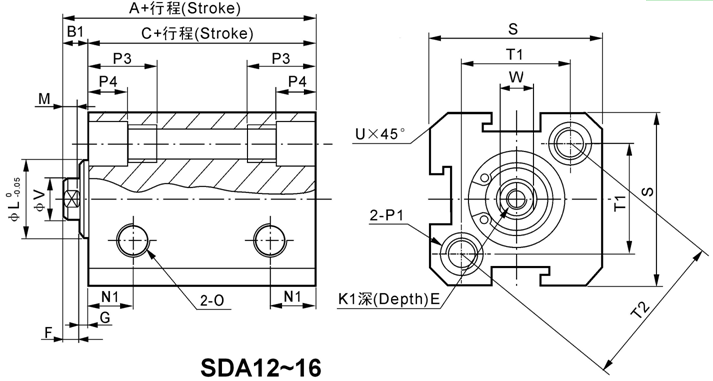

B1

C

(магнит)

B1

(Магнит)

C

(магнит)

B

E

F

G

K1

L

M

N1

N3

O

12

22

5

17

32

5

27

-

6

4

1

M3×0.5

10,2

2,8

6,3

6

M5×0.8

16

24

5,5

18,5

34

5,5

28,5

-

6

4

1,5

M3×0.5

11

2,8

7,3

6,5

M5×0.8

20

25

5,5

19,5

35

5,5

29,5

36

8

4

1,5

M4×0.7

16

2,8

7,5

-

M5×0.8

25

27

6

21

37

6

34

42

10

4

2

M5×0.8

17

2,8

8

-

M5×0.8

32

31,5

7

24,5

41,5

7

34,5

50

12

4

3

M6×1

22

2,8

9

-

G1/8

40

33

7

26

43

7

36

58,5

12

4

3

M8×1.25

28

2,8

10

-

G1/8

50

37

9

28

47

9

38

71,5

15

5

4

M10×1.5

38

2,8

10,5

-

G1/4

63

41

9

32

51

9

42

84,5

15

5

4

M10×1.5

40

2,8

11,8

-

G1/4

80

52

11

41

62

11

51

104

15

6

5

M14×1.5

45

4

14,5

-

G3/8

100

63

12

51

73

12

61

124

18

7

5

M18×1.5

55

4

20,5

-

G3/8

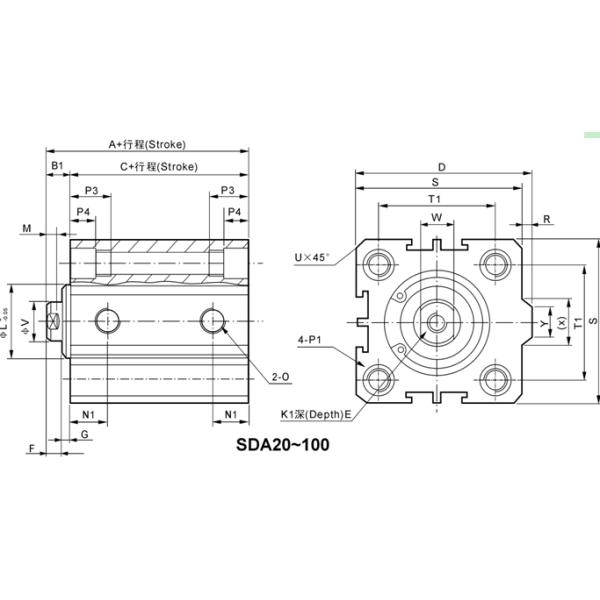

Скважина

размер

P1

P3

P4

R

S

T1

T2

U

V

W

X

Y

12

Двойник

Сторона: Φ6.5

Cog: M5×0.8

Через отверстие: Φ4.2

12

4,5

-

25

16,2

23

1,6

6

5

-

-

16

Двойник

Сторона: Φ6.5

Cog: M5×0.8

Через отверстие: Φ4.2

12

4,5

-

29

19,8

28

1,6

6

5

-

-

20

Двойник

Сторона: Φ6.5

Cog: M5×0.8

Через отверстие: Φ4.2

14

4,5

2

34

24

-

2,1

8

6

11,3

10

25

Двойник

Сторона: Φ8.2

Cog: M6×1.0

Через отверстие: Φ4.6

15

5,5

2

40

28

-

3,1

10

8

12

10

32

Двойник

Сторона: Φ8.2

Cog: M6×1.0

Через отверстие: Φ4.6

16

5,5

6

44

34

-

2,15

12

10

18,3

15

40

Двойник

Сторона: Φ10

Cog: M8×1.25

Через отверстие: Φ6.5

20

7,5

6,5

52

40

-

2,25

16

14

21,3

16

50

Двойник

Сторона: Φ11

Cog: M8×1.25

Через отверстие: Φ6.5

25

8,5

9,5

62

48

-

4,15

20

17

30

20

63

Двойник

Сторона: Φ11

Cog: M8×1.25

Через отверстие: Φ6.5

25

8,5

9,5

75

60

-

3,15

20

17

28,7

20

80

Двойник

Сторона: Φ14

Cog: M12×1.75

Через отверстие: Φ9.2

25

10,5

10

94

74

-

3,65

25

22

36

26

100

Двойник

Сторона: Φ17.5

Cog: M12×1.75

Через отверстие: Φ11.3

30

13

10

114

90

-

3,65

32

27

35

26
