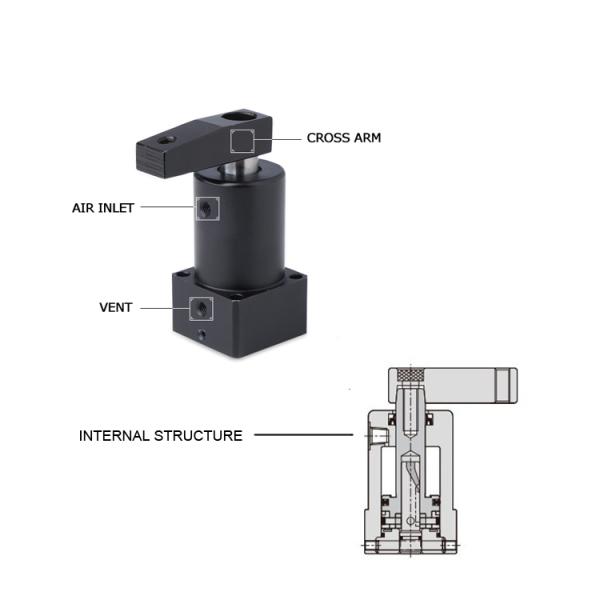

Струбцины извива цилиндра серии SRC тип двойной действующей пневматической роторный
Струбцины извива цилиндра серии SRC тип двойной действующей пневматической роторный
Спецификации
Номер модели :
SRCR 32*13
Место происхождения :
Нинбо Китай (материк)
Количество минимального заказа :
1PCS
Условия оплаты :
Депозит TT Advance/30%, 70% экземпляром представляет счет oflading, западное соединение, PayPal
Способность поставки :
2000PCS в месяц
Срок поставки :
В течение 20 дней после получать оплату или депозит
Упаковывая детали :
Коробки, коробки, деревянные случаи, паллеты
Материал :
Алюминиевый сплав
Средство деятельности :
Воздух
Картина движения :
Двойной действовать
Работая Tempeture :
0~60℃
Размер скважины (mm) :
25/32/40/50/63
Гаван размер :
M5*0.8
Рабочее давение :
0,15 Mpa to1.0
Смазка :
Не-lube
Валик :
Резиновый валик
Название продукта :
Цилиндр струбцины извива SRC
Описание

Цилиндра струбцины извива серии SRC тип цилиндр двойного действующего пневматического роторный



Приказывая код
SRC R 32 13 □
Код серии Роторное направление Высверливание валка Ход (нажим) Тип плиты
SRC: Цилиндр струбцины извива R: Право
L: Левая сторона		 25mm~63mm 25:11 mm
32:13 mm
40:13 mm
50:15 mm
63:15 mm		 Пробел: Одиночная плита
D: Двойная плита
(не доступный для φ25)



Спецификация
Скважина 25 32 40 50 63
Картина движения Двойное действие
Средство деятельности Воздух
Рабочее давение 1.5~9.5 (150-950) kg/cm2 (kpa)
Рабочая температура 0~60℃
Работая ход 30~500mm/sec
Вращая ход 11 13 15
Нажатие хода 11 13 15
Вращая угол 90° можно подгонять (0°, 45°, 90°)
Вращая направление Левая сторона поворота [справа налево] - l, право поворота [слева направо] - r
Направление валика Резиновый буфер Gacket
Смазывать Свободный режим поставки
Гаван размер M5*0.8

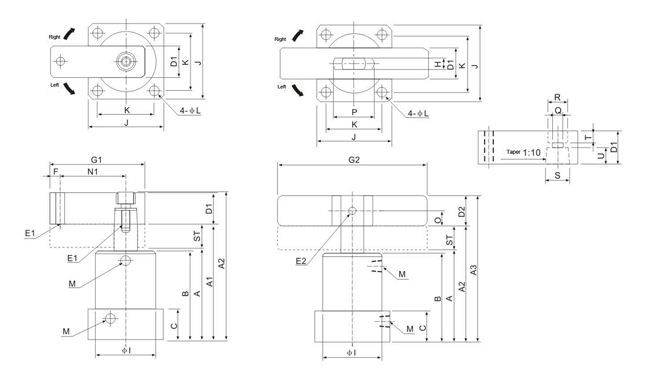

Размер

Струбцины извива цилиндра серии SRC тип двойной действующей пневматической роторный

Скважина (mm) ST A1 A2 A3 B C D1 D2 E1 E2 F G1 G2 H Я J K L M N1 O P Q R S T U
φ25 22 67 89 80 — 65 23 □16 □16 M6*1.0P φ6 6 50 120 8 φ35 38 30 φ4.6 M5*0.8P 35 8 13 φ6.8 φ11.5 φ14 5 8,5
φ32 26 82 108 100 127 78 28 □19 □19 M8*1.25P φ8 8 70 140 9 φ46 50 40 φ5.6 PT 1/8 50 9,5 23 φ9 φ14 φ16 7 9,5
φ40 26 82 108 104 127 78 28 □19 □19 M8*1.25P φ8 8 75 140 9 φ55 60 48 φ6.8 PT 1/8 55 9,5 23 φ9 φ14 φ16 7 9,5
φ50 30 94 124 117 146,2 90 31 □25,4 □22,2 M10*1.5P φ8 10 85 160 10 φ65 70 58 φ6.8 PT 1/8 60 11,1 29 φ11 φ18 φ20 9 12,5
φ63 30 94 124 117 146,2 90 31 □25,4 □22,2 M10*1.5P φ8 10 95 160 10 φ78 83 67 φ9 PT 1/8 70 11,1 29 φ11 φ18 φ20 9 12,5
