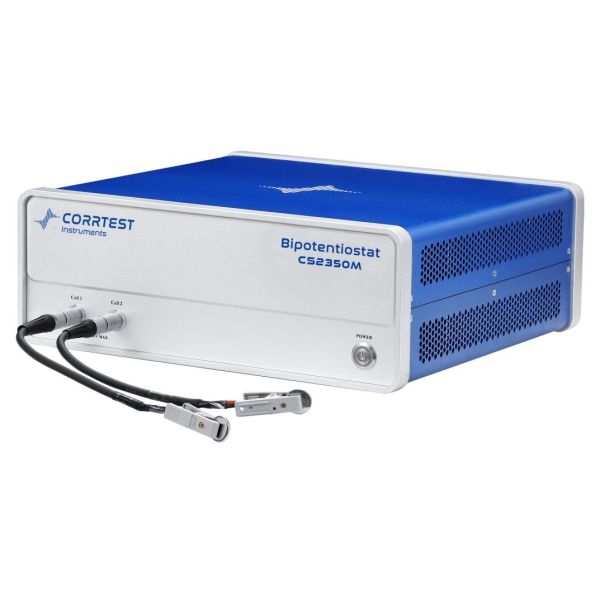

Испытание батареи Потенциостат Гальваностат
Испытание батареи потенциостат гальваностатсостоит из генератора произвольной функции DDS, потенциостата высокой мощности и гальваностата, двухканального анализатора корреляции,двухканальные высокоскоростные 16-битные/высокоточные 24-битные конвертеры и интерфейсы расширенияМаксимальный ток составляет ±2А, диапазон потенциала ±10В. Диапазон частот EIS составляет 10uHz~1MHz.Испытание батареи потенциостат гальваностатИмеет превосходное оборудование и универсальное программное обеспечение для тестирования батареи. Он включает в себя полные методы, такие как циклическая вольтметрия, LSV, гальваностатический заряд и разряд, EIS, GIPP, PITT и т.д.Испытание батареи потенциостат гальваностатне только можетОн может быть использован для испытаний энергии и батареи, а также для коррозии, электрокатализа, датчиков, электроанализа и т. Д. Ток может быть увеличен до 20A / 40A с помощью усилителя тока CS2020B / CS2040B.У нас также многоканальные потенциостаты модели CS310X которые также широко используются для тестирования батареи.
Испытание батареи потенциостат гальваностатможет использоваться не только для испытаний батарей, но и для многих других применений:
● Исследование энергетических материалов (литий-ионные батареи, солнечные батареи, топливные батареи, суперконденсаторы), передовые функциональные материалы
● Электрокатализ (HER, OER, ORR, CO2RR, NRR)
● Исследование коррозии и оценка коррозионной устойчивости металлов; быстрая оценка ингибиторов коррозии, покрытий и эффективности катодной защиты
● Электросинтез, электропластировка/электродепозиция, анодное окисление, электролиз
|
СпецификацииИспытание батареи потенциостатом гальваностатом ((одноканальный)
|
|
Система поддержки 2-х, 3-х или 4-х электродов
|
Диапазон потенциала и тока: автоматический
|
|
Диапазон управления потенциалом: ±10В
|
Диапазон управления током: ±2A
|
|
Точность потенциального управления: 0,1% × полный диапазон±1 мВ
|
Точность управления током: 0,1% × полный диапазон
|
|
Разрешение потенциала: 10μV (>100Hz),3μV (<10Hz)
|
Чувствительность тока:1pA
|
|
Время подъема: <1μs (<10mA), <10μs (<2A)
|
Импеданс входа на эталонный электрод:1012Посмотрите на себя.
|
|
Диапазон тока: 2nA ~ 2A, 10 диапазонов
|
Напряжение соответствия: ±21V
|
|
Максимальный выходный ток: 2A
|
Скорость сканирования CV и LSV: 0,001mV~10,000V/s
|
|
Ширина импульсов CA и CC: 0,0001 ~ 65,000s
|
Увеличение тока во время сканирования: 1mA@1A/ms
|
|
Повышение потенциала во время сканирования: 0,076mV@1V/ms
|
Частота SWV: 0,001 ~ 100 кГц
|
|
Ширина импульсов DPV и NPV: 0,0001 ~ 1000s
|
Приобретение данных AD: 16 бит@1 МГц, 20 бит@1 кГц
|
|
Разрешение DA: 16 бит, время настройки: 1 мкм
|
Минимальный потенциальный прирост ВВ: 0,075 мВ
|
|
Частота IMP: 10μHz~1MHz
|
Фильтры низкого пропускания: охватывающие 8 лет
|
|
Операционная система: Windows 10/11
|
Интерфейс: USB 2.0
|
|
Вес / Размеры: 6,5 кг, 36,5 х 30,5 х 16 см
|
|
EIS (электрохимическая импедансная спектроскопия)
|
|
Генератор сигнала
|
|
Диапазон частот:10μHz~1MHz
|
Амплитуда переменного тока:1mV~2500mV
|
|
Дисплейное преимущество: -10 ~ +10В
|
Выходное сопротивление: 50Ω
|
|
Форма волны: синусная, треугольная и квадратная волны
|
Извращение волны: < 1%
|
|
Режим сканирования: логарифмический/линейный, увеличение/уменьшение
|
|
Анализатор сигнала
|
|
Интегральное время: минимум:10 мс или самое длительное время цикла
|
Максимальное:106циклы или 105с
|
|
Задержка измерения: 0~105с
|
|
Компенсация за смещение постоянного тока
|
|
Диапазон потенциальной автоматической компенсации: -10V~+10V
|
Диапазон компенсации тока: -1A~+1A
|
|
Пропускная способность: диапазон частот 8 десятилетий, автоматическое и ручное настройки
|
Техники испытаний батареи потенциостат гальваностат
Модели CS350M и CS310M широко используются в тестировании батареи, потому что они оба включают EIS и все другие методы, используемые в тестировании батареи, такие как CV, GCD и т. д.Они идеальный инструмент для суперконденсатора, испытания литий-ионных батарей, топливных элементов и т.д.
| Модели |
CS310M |
CS350M |
| Техники |
С EIS |
Стабильно
поляризация |
Потенциал открытой цепи (OCP) |
● |
● |
| Потенциостатический (кривая i-t) |
● |
● |
| Гальваностатическая ((E-t кривая) |
● |
● |
| Потенциально-динамическая (Таблица) |
● |
● |
| Гальванодинамические |
● |
● |
Временное
поляризация |
Многоцелевые шаги |
● |
● |
| Многотекущие шаги |
● |
● |
| Потенциальный шаг по лестнице (VSTEP) |
● |
● |
| Гальваническая лестница-ступень (ISTEP) |
● |
● |
Хроно
методы |
Хронопотенциометрия (CP) |
● |
● |
| Хроноамперометрия (CA) |
● |
● |
| Хронокулометрия (CC) |
● |
● |
| Вольтметрия |
Циклическая вольтметрия (CV) |
● |
● |
| Линейная вольтметрия считывания (LSV) ((I-V кривая) |
● |
● |
| Вольтметрия лестницы (SCV) # |
|
● |
| Вольтметрия квадратных волн (SWV) # |
|
● |
| Дифференциальная импульсная вольтметрия (DPV) # |
|
● |
| Нормальная пульсовольтметрия (НПВ) # |
|
● |
| Дифференциальная нормальная импульсная вольтметрия (DNPV) |
|
● |
| Вольтметрия переменного тока (ACV) # |
|
● |
| 2-я гармоническая А.С.Волтамметрия (SHACV) |
|
● |
| Испытание батареи |
Зарядка и разрядка батареи |
● |
● |
| Гальваностатический заряд и разряд (GCD) |
● |
● |
| Потенциальное заряжение и разряжение (PCD) |
● |
● |
| Техника потенциостатического интермитантного титрования (PITT) |
● |
● |
| Техника гальваностатической интермитантной титрации (GITT) |
● |
● |
ЭИС
/Импеданс |
Потенциостатическая ЭИС (Nyquist, Bode) |
● |
● |
| Гальваностатическая ЭИС |
● |
● |
| Потенциостатическая EIS (необязательная частота) |
● |
● |
| Гальваностатическая EIS ((Необязательная частота) |
● |
● |
| Мотт-Шоттки |
● |
● |
| Потенциально-статическая EIS против времени (одиночная частота) |
● |
● |
| Гальваностатический EIS против времени (одинкочастота) |
● |
● |
Коррозия
измерение |
Кривая циклической поляризации (CPP) |
● |
● |
| потенциодинамический (Таблица) |
● |
● |
| Линейная кривая поляризации (LPR) |
● |
● |
| Электрохимическая потенциокинетическая реактивация |
● |
● |
| Электрохимический шум (ECN) |
● |
● |
| Амперметр с нулевым сопротивлением (ZRA) |
● |
● |
| Амперометрия |
Дифференциальная импульсная амперометрия (DPA) |
|
● |
| Двойная дифференциальная импульсная амперометрия (DDPA) |
|
● |
| Трехпальсовая амперометрия (TPA) |
|
● |
| Интегрированное амперометрическое обнаружение импульса (IPAD) |
|
● |
Применение батарейного испытания потенциостата гальваностата
Енервныйбатарея
С помощью методов LSV, CV, гальваностатического заряда и разряда (GCD), постоянного потенциала/тока EIS и точной IR-компенсационной схемы, потенциостаты Corrtest широко используются в суперконденсаторах,Литий-ионные батареи, натриево-ионные батареи, топливные элементы, Li-S батареи, солнечные батареи, твердотельные батареи, потоковые батареи, металлические воздушные батареи и т.д.Он является отличным научным инструментом для исследователей в области энергетики и материалов..
Кривая CV суперконденсатора PPy в растворе 0,5 mol/L H2SO4
Особенности программного обеспечения
Циклическая вольтметрия:Программное обеспечение CS studio предоставляет пользователям универсальное сглаживание.дифференциальная/интеграцияВ технике CV, во время анализа данных, есть функция выбора точных циклов, чтобы показать.
Испытание и анализ батареи:
Эффективность зарядки и разрядки, емкость, специфическая емкость, энергия зарядки и разрядки.
Анализ EIS:Боде, Найквист, Мотт-Шоттки
Во время анализа данных EIS существует встроенная функция монтажа, позволяющая нарисовать эквивалентную схему по заказу.
Некоторыевысокий IF pОпубликованные бумагиУПой Кортестпотенциостат гальваностат дляАккумуляториспытания
Литий-ионная батарея

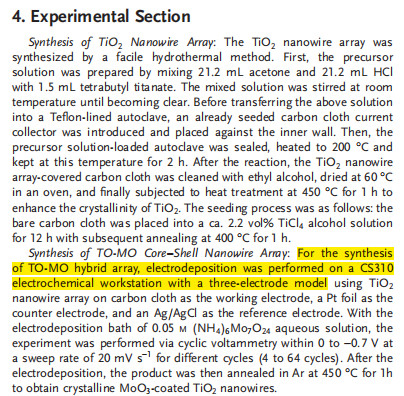

Изготовление и оптимизация оболочки синергетического TiO 2 -MoO 3 Core √ Shell Nanowire Array Anode для литий-ионных батарей высокой энергии и плотности мощности
Продвинутые функциональные материалы DOI: 10.1002/adfm.201500634

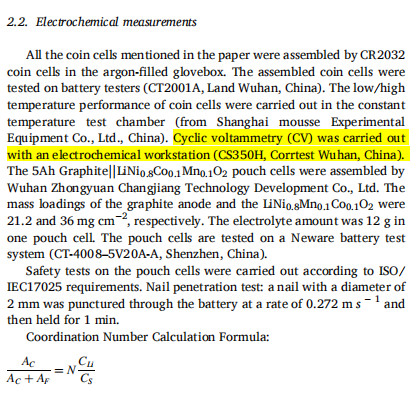

Высокостабильный негорючий электролит, регулируемый правилом координационного числа для всех климатических и более безопасных литий-ионных батарей
Материалы для хранения энергииhttps://doi.org/10.1016/j.ensm.2022.12.044

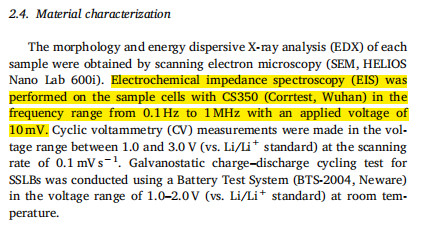

Сольватная ионная жидкость повышает благоприятную кинетику интерфейсов для достижения отличной производительности анодов Li4Ti5O12 в твердотельных батареях на основе Li10GeP2S12
Журнал по химической инженерииhttps://doi.org/10.1016/j.cej.2019.123046
Сверхконденсаторы

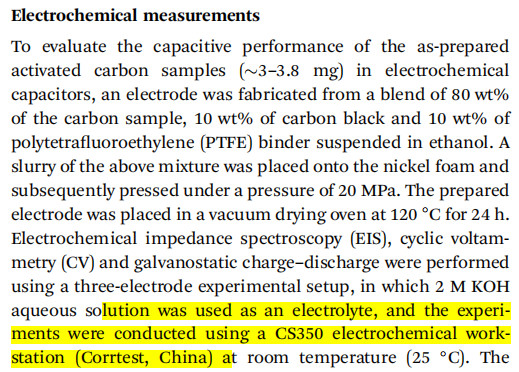

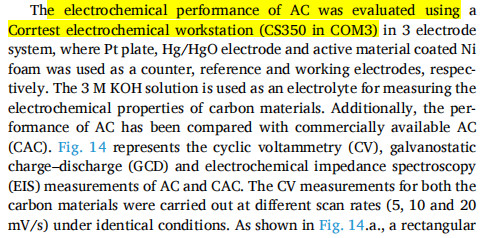

Обширный активный уголь (AC), полученный из корица с большой поверхностью, для повышения эффективности адсорбции катионных/анионных красителей и применения в суперконденсаторах
Журнал по химической инженерииhttps://doi.org/10.1016/j.cej.2023.141577

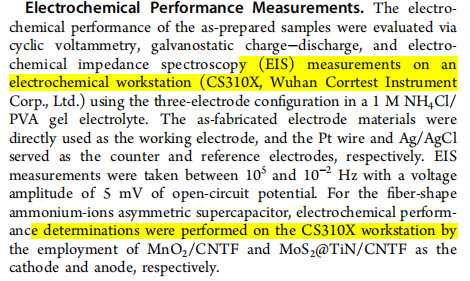

Упорядоченные гетероструктуры нанолистов MoS2 Анкорные нанопровода TiN как эффективные псевдокапацитивные аноды для асимметричных суперконденсаторов с амониевыми ионами в форме волокон
ACS NANOhttps://doi.org/10.1021/acsnano.2c05905

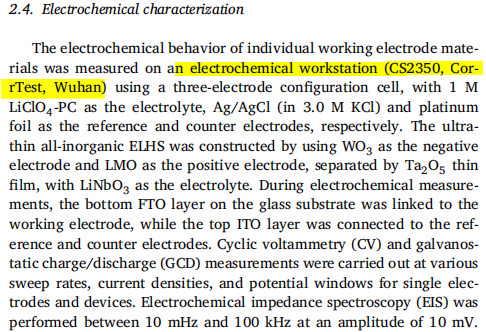

Высокопроизводительные полностью неорганические портативные электрохромные гибридные литий-ионные суперконденсаторы для безопасного и умного хранения энергии
Материалы для хранения энергииhttps://doi.org/10.1016/j.ensm.2020.08.023

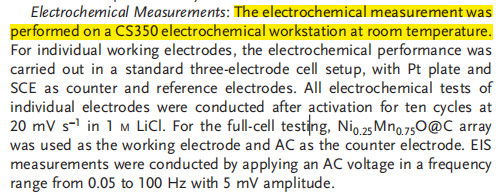

Новый процесс активации фазового преобразования в направлении массивов нанопризмов NiMnO для сверхконденсаторов сверхвысокого напряжения 2,4 V
Продвинутые материалыhttps://doi.org/10.1002/adma.201703463
Активированные углеводы, допированные азотом, полученные из кополимера для высокой производительности суперконденсатора
Журнал химии материалов A DOI: 10.1039/c4ta01215a

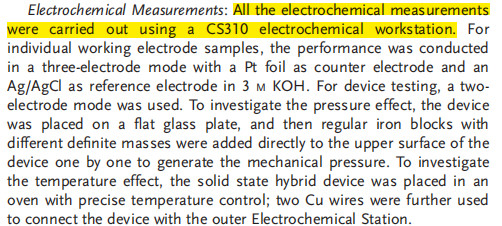

Углеродно-стабилизированный высокомощный оксид железобелкового нанорода массив для гибкого твердотельного состояния щелочного аккумулятора-суперконденсатора гибридного устройства с высокой экологической пригодностью
Продвинутые функциональные материалы DOI: 10.1002/adfm.201502265
Топливные элементы

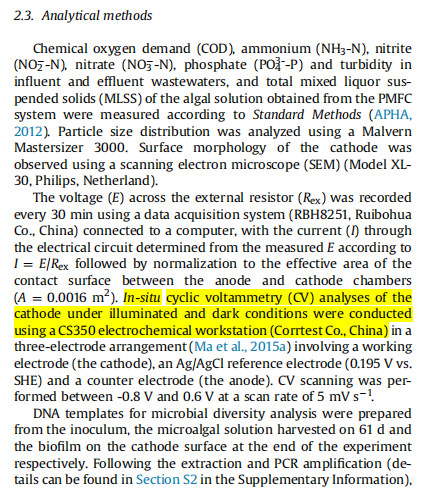

Экономически эффективное производство биомассы хлорелла из разбавленных сточных вод с использованием нового фотосинтетического микробического топливного элемента (PMFC)
Исследования водыhttp://dx.doi.org/10.1016/j.watres.2016.11.016

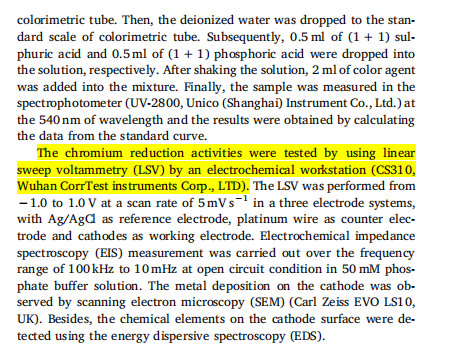

Одновременное сокращение Cr (((VI) и производство биоэнергии в двухкамерном микробном топливном элементе
Журнал по химической инженерииhttps://doi.org/10.1016/j.cej.2017.11.144
Солнечные элементы
Гибкая самозаряжающаяся панель для сбора и хранения солнечной и механической энергии
Наноэнергияhttps://doi.org/10.1016/j.nanoen.2019.104082

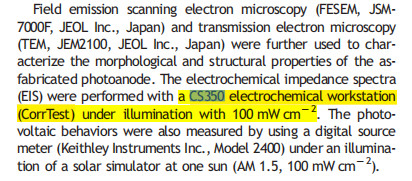

Повышение эффективности квантовых точечно-чувствительных солнечных элементов CdS с помощью электролитной инженерии
Наноэнергияhttp://dx.doi.org/10.1016/j.nanoen.2014.09.034
Ли-с батарея

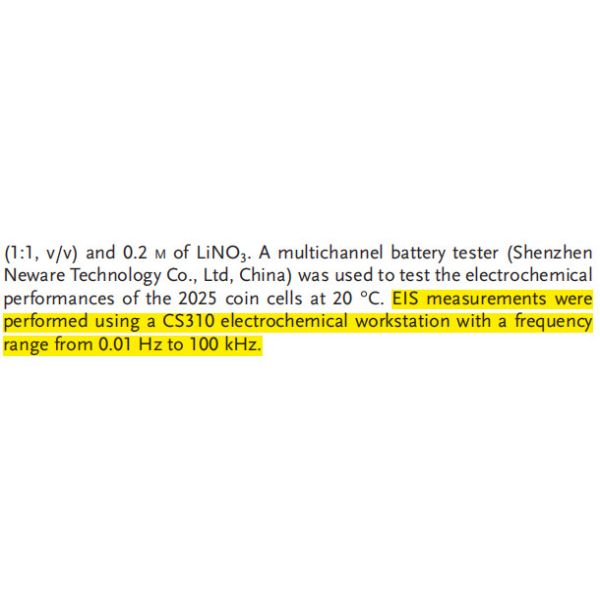

Легкое формирование твердого электролитного интерфейса в качестве интеллектуального блокирующего слоя для высокоустойчивого серного катода
Продвинутые материалы DOI: 10.1002/adma.201700273
Натриево-ионная батарея

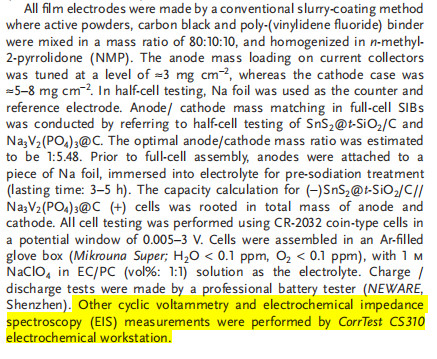

Включение сульфидов в тридимитные/углеродные реакторы позволяет стабильно преобразовывать ионы натрия/соединять аноды с высокой начальной колумбической эффективностью более 89%
Продвинутые функциональные материалыhttps://doi.org/10.1002/adfm.202009598

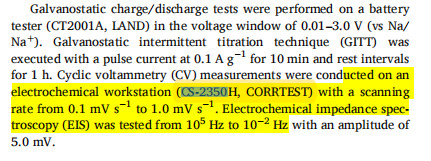

Перерабатываемый синтез растворенной соли с помощью N-допированных пористых углеродных нанолистов из угольной смолы для высокопроизводительных натриевых батарей
Журнал по химической инженерииhttps://doi.org/10.1016/j.cej.2022.140540

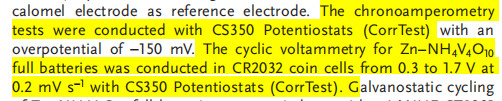

Цинко-ионная батарея Цинко-ионная батарея

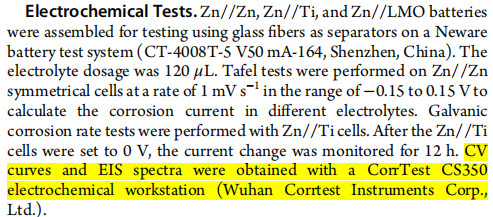

Бифункциональная динамическая адаптивная интерфазная реконфигурация для модуляции осаждения цинка и подавления побочных реакций в аквариумных ионных батареях цинка
ACS NANOhttps://doi.org/10.1021/acsnano.3c04155

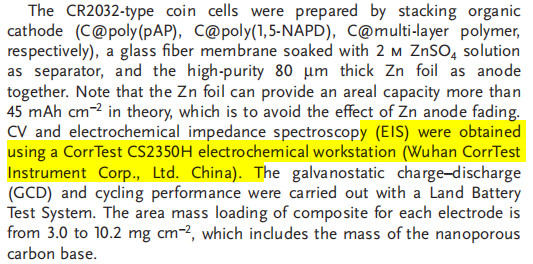

Высокопроизводительные водяные цинковые батареи на основе органических/органических катодов, интегрирующие мультиредоксовые центры
Продвинутые материалыhttps://doi.org/10.1002/adma.202106469

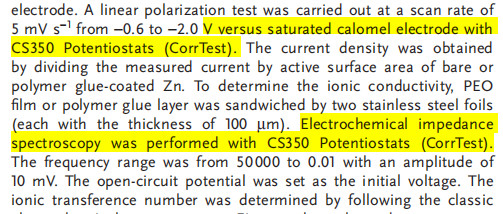

Инженерный полимерный клей к 90% использования цинка в течение 1000 часов для изготовления высокопроизводительных Zn-ионных батарей
Продвинутые функциональные материалыhttps://doi.org/10.1002/adfm.202107652
