Спецификации
Название продукта :
Оптически циркулятор
Длина волны :
1310 или 1550нм
Тип :
порт 3
Пакет :
трубка нержавеющей стали
Описание

3 гаван циркулятора 1310nm или 1550nm циркуляторов оптического волокна одиночных режима оптически

Циркулятор поляризации порта GEZHI 3 нечувствительный оптически которое использовано для того чтобы сразу оптически сигнал от одного порта к другому порту и в одном направлении только. Это действие предотвращает сигнал от распространять в непреднамеренном направлении. Оптически циркуляторы можно использовать для того чтобы достигнуть двухнаправленной передачи оптически сигнала над одиночным волокном. Циркуляторы волокна оптически обыкновенно использованы в сетях WDM, хроматичной компенсации рассеивания, рассеивании режима поляризации, оптически модулях добавлять-падения (DWDM OADM), усилителях OTDR оптически и волокне воспринимая применения.

Особенности
Низкий PDL
Низкая вносимая потеря
Изоляция широкого диапазона высокая
Высокие стабильность и надежность
Компактный встроенный пакет

Применения
Датчики волокна
Передавать по мультиплексу Добавлять-падения
Двухнаправленный нагнетать
Двухнаправленные системы передачи сигнала
Соединяя встроенные хроматичные приборы компенсации рассеивания

Спецификация

Параметр Ранг p
Конфигурация Гаван 1 для того чтобы перенести 2 до гаван 3
Длина волны деятельности (nm) 1310±30 или 1550±30 или 1585±30
Изоляция (dB) Типичный 0,6
Максимум 0,8
Типичная изоляция (dB) ≥50
Минимальная изоляция (dB) ≥40
Перекрестные помехи (dB) ≥50
Потеря поляризации зависимая (dB) <0>
Рассеивание режима поляризации <0>
Потеря возвращения (dB) ≥50
Регуляция силы (mW) 500
Температура Opterating (℃) -10~+75
Размер пакета (mm) Φ5.5xL50 или Φ5.5xL63

Спецификации могут изменить без предварительного уведомления.

Выше спецификация для прибора без соединителя.

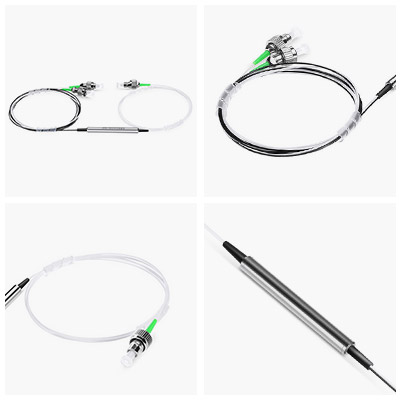

Изображение образца

циркулятор гаван поляризации 3 нечувствительный оптически с соединителем FC/APC

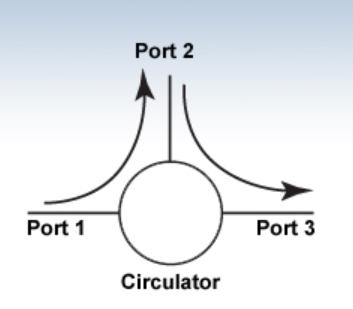

В циркуляторе 3 портов сигнал передан от порта 1 до гаван 2, другой сигнал передает от порта 2 до гаван 3 и, в конце концов, третий сигнал можно передать от порта 3 до гаван 1. Это поведение представлено следующим.
Циркулятор GEZHI 3 гаван оптически можно использовать для отправки оптически сигналов через одиночное волокно в 2 направлениях.

Данные по заказа

ОБЩЕЕ РУКОВОДСТВО длина волны Тип Ранг Тип пакета Тип отрезка провода Длина Соединитель

1310=1310
1480=1480
1550=1550
1585=1585
1570=1520~1620
　
　
　
　
　

3=3Port
4=4Port
　
　
　
　
　
　
　
　

Ранг P=P
Ранг A= a

2=P2 (для 3 портов)
5=P5 (для 4 портов)
6=P6 (для кабеля 3mm)
7=P7
8=P8 (для 4 портов)
9=P9 (для кабеля 3mm)
　
　
　
　

обнаженное волокно 1=250um
свободная трубка 2=900um
трубка 3=3mm свободная
трубка 4=2mm свободная
　
　
　
　
　
　

H=0.5m
8=0.8m
1=1.0m
5=1.5m
2=2.0m
A=1.1m
B=1.2m
C=0.2m
　
　

0=None
1=FC/UPC
2=FC/APC
3=SC/APC
4=SC/UPC
5=LC/PC
6=LC/APC
A=ST/PC
B=SC/UPC для port1&3, SC/APC для port2
C=LC/UPC для port1&3, SC/UPC для port2
XX=Customized
