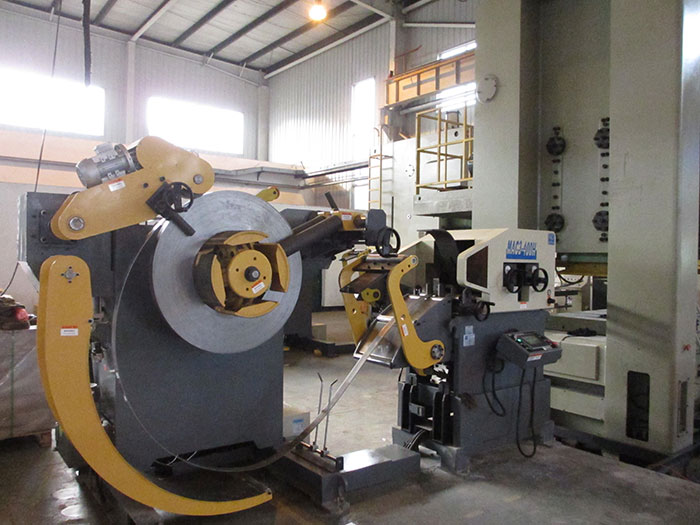

Материальная часть рамки фидера 3 ин-1 значительно была улучшена сравненный к обычной сверхмощной материальной рамке. Она оборудована с питаясь прибором и отжимая прибором на основании прибора разматывать обычной сверхмощной материальной рамки.

При котором: функция питаясь прибора поддержать питаться когда прибор замотки оборудован с прибором разматывать, и поддержать питаться под материалом замотки; отжимая прибор сотрудничает с прибором разматывать для того чтобы держать материал замотки размотанный.

Принцип деятельности следующим образом: крышка конца клапанной тяги управляя концом гидравлического прибора и 4 клиновидных слайдера осев двинуты, и после этого в форме дуг плитка вытягивана ведущим шатуном, потому что соединяясь блок на внутренней стороне изогнутого гонта ограничен слайдеру положения и стоп предел ограничен и не может двинуть в осевое направление.

Радиальное движение можно только унести вдоль радиальных в форме раздевать отверстий на дефлекторе предела, таким образом осуществляя радиальное движение изогнутых гонт, т.е., достигая сужения и напрягать; в напряженном государстве, начиная прибор силы через механизм цепного колеса вращан шпиндель, и разматывать осуществлен сотрудничеством гофрируя прибора.

Сторона прибора разматывать на шкафе фидера 3-ин-1 обеспечена с зажимным приспособлением, и зажимное приспособление состоит из зажимая вала управляемого первым цилиндром и первой рукояткой, и зажимая вал вертикально обеспечен с роликом щипка 2 с регулируемым дистанционированием.

Зажимное приспособление полезно для предотвращения патрона от двигать осев вдоль шпинделя, и обеспечения стабилизированной деятельности всей машины.

Материальная рамка шкафа более добавочно обеспечена с индуктивным переключателем и пневматической тормозной системой для контролировать деятельность источника питания, и пневматическая тормозная система включает тормозную шайбу и пневматический крумциркуль тормоза установленные на главном вале.

Когда часть выравнивая фидера 3 стопов фидера ин-1 бежать, сигнал управления дается индуктивному переключателю, и индуктивному переключателю отключает силу источника питания остановить электропитание, и шпиндель будет продолжаться повернуть должное к инерции.

В это время, пневматическая тормозная система активирована, и пневматический крумциркуль тормоза зажимает тормозную шайбу для генерации трения, таким образом тормозя, так, что шпиндель остановит вращать быстро.

Рамка фидера 3 ин-1 принимает гидравлический режим расширения для того чтобы управлять в форме дуг движением плиты через клиновидную структуру слайдера, с низким сопротивлением, низкая носка, низкая интенсивность отказов, длинный срок службы, и оборудованный с зажимным приспособлением. Рамка продолжается работать стабилизированно.

Спецификация:


Представление Страйгтенинг:


*1: (Пневматический): Вариант в случае пневматического расширения дорна прови
