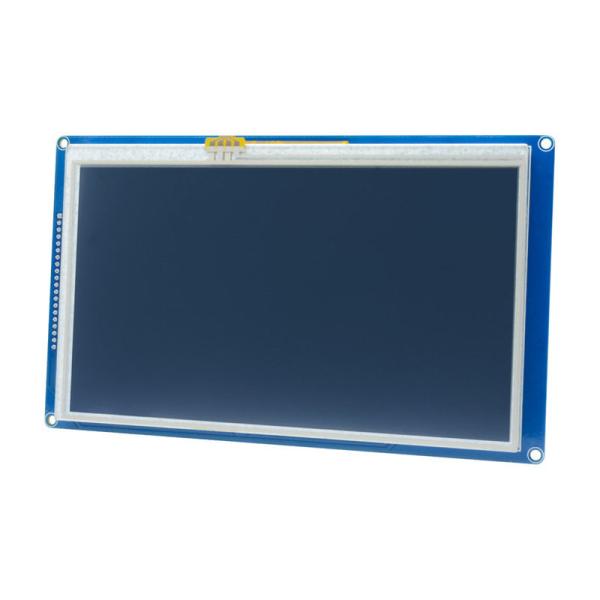

Сопротивляющийся модуль 8080 дисплея LCD касания модуль 800x480 Ssd1963 Tft Lcd 7 дюймов
Сопротивляющийся модуль 8080 дисплея LCD касания модуль 800x480 Ssd1963 Tft Lcd 7 дюймов
Спецификации
Номер модели :
JC8048M070R
Место происхождения :
Китай
Количество минимального заказа :
50PCS
Условия оплаты :
L/C, T/T
Способность поставки :
5000PCS/day
Срок поставки :
28day
Размер :
7inch
Разрешение :
800*480
Касание :
Сопротивляющееся касание
Имя :
ДЖК8048М070Р
Обломок водителя :
SSD1963
Размер модуля :
186mmx106mm
Описание

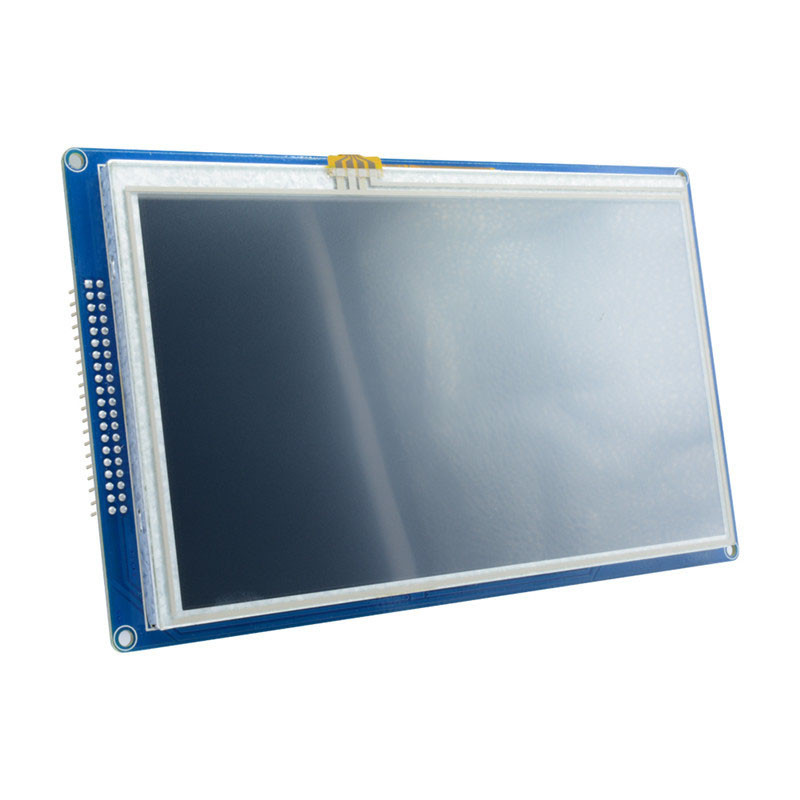

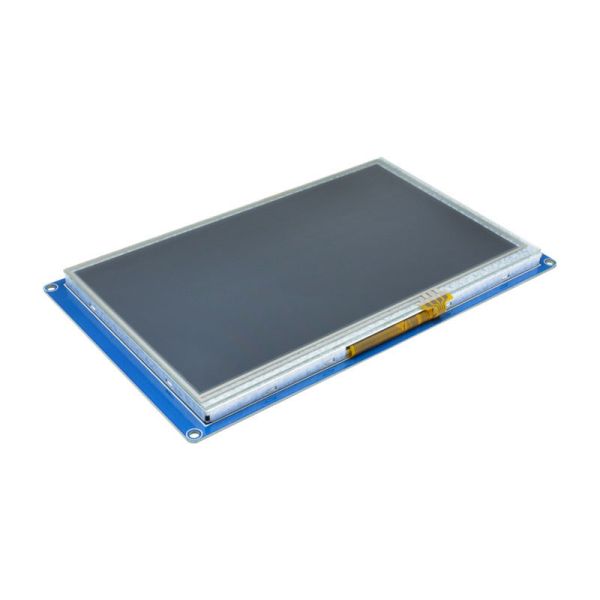

7,0-дюймовый резистивный сенсорный 7,0-дюймовый 800 * 480 SSD1963 смарт-экран 7,0-дюймовый 8080 ЖК-модуль TFT TFT-дисплей

Сопротивляющийся модуль 8080 дисплея LCD касания модуль 800x480 Ssd1963 Tft Lcd 7 дюймов

Описание:

Этот 7,0-дюймовый ЖК-модуль TFT может легко управляться микроконтроллерами, такими как 51, AVR, STM32, PIC, MSP430, DSP, ARM и ARM. Его можно использовать в любых встроенных системах, которые требуют отображения высококачественного цветного изображения.В модуле используется ЖК-контроллер SSD1963 с 7-дюймовым ЖК-модулем с сенсорным экраном.Этот ЖК-дисплей имеет превосходное качество отображения и сверхширокий угол обзора. Пожалуйста, посмотрите образцы изображений, они сделаны непосредственно с ЖК-дисплея.

Функции:

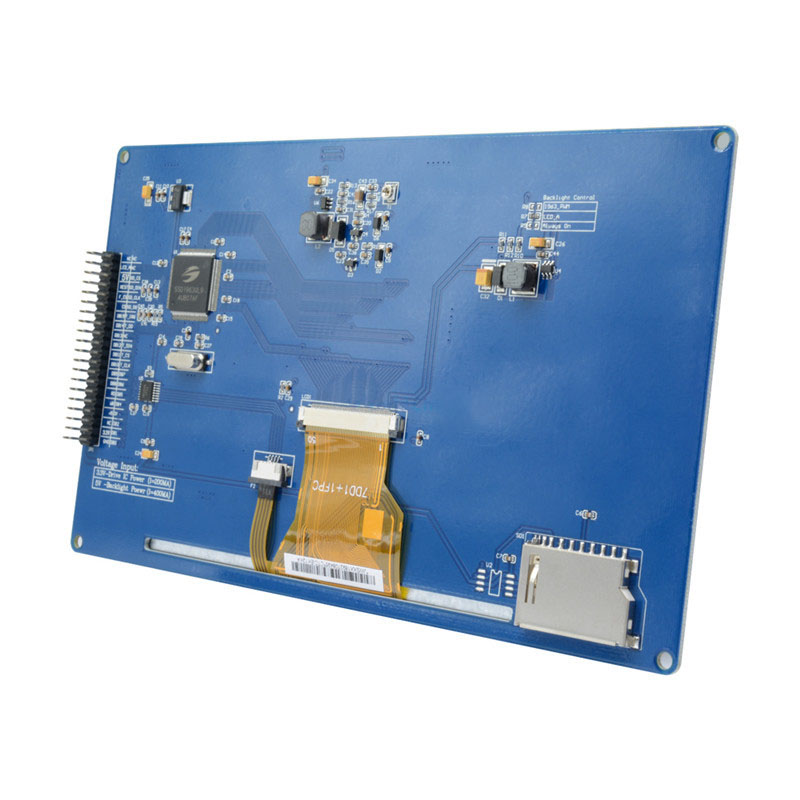

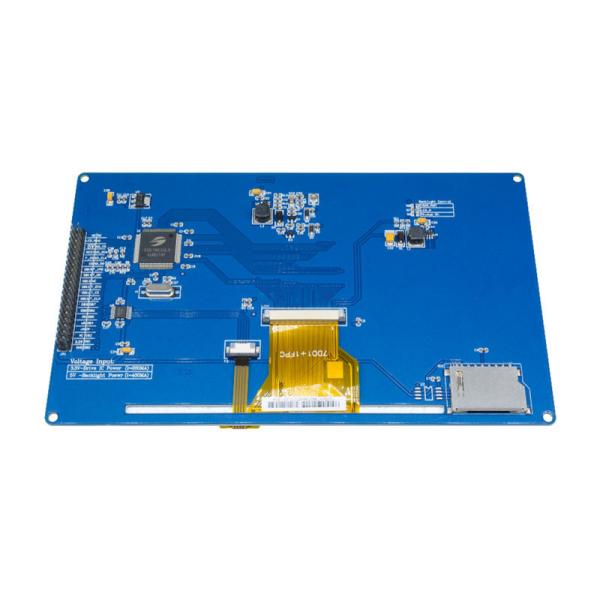

7,0-дюймовый ЖК-модуль TFT, разрешение 800x480, контроллер SSD1963
Тип ЖК-дисплея: TFT, пропускающий, нормальный белый
Интерфейс: 16-битный интерфейс параллельной шины
Цвет печатной платы: синий
Встроенный повышающий регулятор постоянного тока 400 мА для обеспечения питания подсветки ЖК-дисплея
Предоставляется код инициализации для ЖК-дисплея, так что вы можете сэкономить время, чтобы оптимизировать регистр управления питанием и гамма-кривые для наилучшей производительности дисплея.Мы протестировали предоставленный код, он обеспечивает наилучшую производительность дисплея.
Размер модуля: 186 мм x 106 мм x 23 мм (включая экструзию штифта)
Активная область: 154 мм x 86 мм
Шаг пикселя: 0,179 мм x 0,179 мм
Стандартный разъем 2x20 2,54 мм для подключения к микроконтроллеру/отладочной плате
Вес модуля: 410 (г)
Предупреждение: напряжение всех портов данных не может превышать 3,6 В.
В комплект поставки входят:
1 x 7-дюймовый TFT ЖК-дисплей Модуль сенсорного экрана

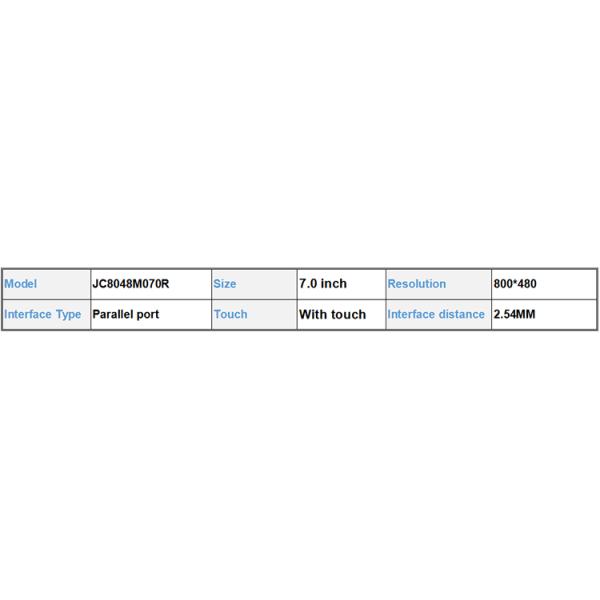

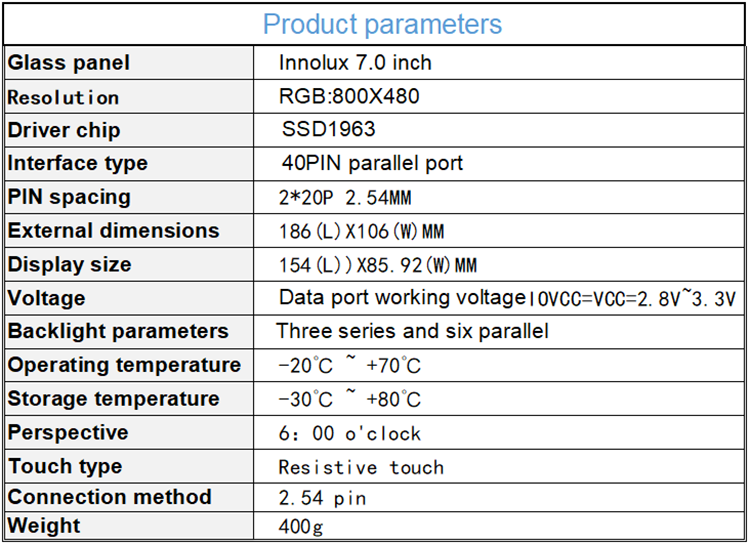

Параметры продукта
Имя Параметр
Артикул ДЖК8048М070Р
Цвет дисплея RGB 565

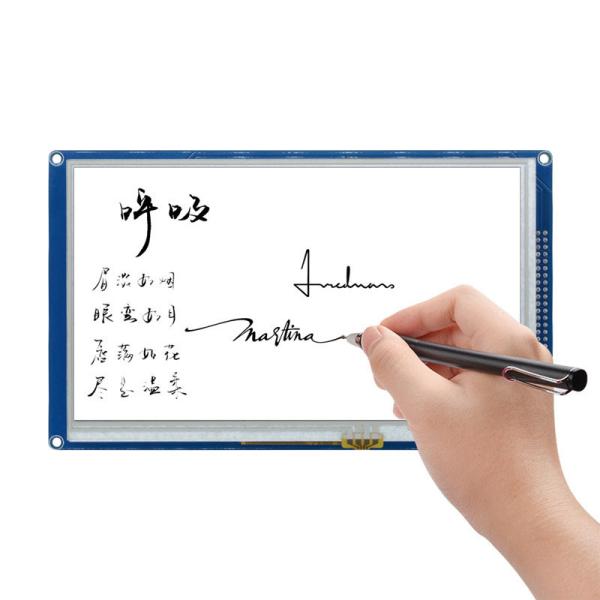

Сенсорный режим Резистивное касание
Размер экрана 7,0 (дюйм)
Тип TFT
ИС драйвера SSD1963
Разрешение 800*480 (пикселей)
Интерфейс модуля 40-контактный параллельный порт
Активная область 154(Д))X85.92(Ш)ММ
Внешний размер 186(Д)X106(Ш)ММ
Рабочая Температура -20℃~60℃
Температура хранения -30℃~70℃
Рабочее напряжение 3,3 В
Угол обзора 12:00 часов
Расстояние между PIN-кодами Расстояние между PIN-кодами
Способ подключения 2,54-контактный
Вес продукта (упаковка, содержащая) 400г

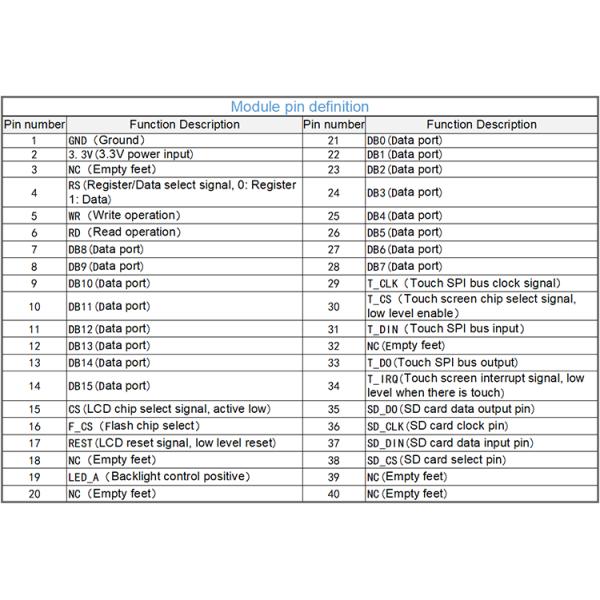

Определение интерфейса

Число Этикетка с булавкой Пин Описание
1 ЗАЗЕМЛЕНИЕ Земля
2 3,3 В Вход питания 3,3 В
3 Северная Каролина Пустые ноги
4 РС Сигнал выбора регистра/данных, 0: регистр 1: данные
5 WR Операция записи
6 РД Операция чтения
7 ДБ8 Порт данных
8 ДБ9 Порт данных
9 ДБ10 Порт данных
10 ДБ11 Порт данных
11 ДБ12 Порт данных
12 ДБ13 Порт данных
13 ДБ14 Порт данных
14 ДБ15 Порт данных
15 КС Сигнал выбора чипа ЖК-дисплея, активный низкий уровень
16 F_CS Выбор флэш-чипа
17 ОТДЫХ Сигнал сброса ЖК-дисплея, сброс низкого уровня
18 Северная Каролина Пустые ноги
19 LED_A Управление подсветкой положительное
20 Северная Каролина Пустые ноги
21 ДБ0 Порт данных
22 БД1 Порт данных
23 DB2 Порт данных
24 DB3 Порт данных
25 DB4 Порт данных
26 ДБ5 Порт данных
27 ДБ6 Порт данных
28 ДБ7 Порт данных
29 T_CLK Сенсорный тактовый сигнал шины SPI
30 T_CS Сигнал выбора чипа сенсорного экрана, включение низкого уровня
31 T_DIN Сенсорный ввод шины SPI
32 Северная Каролина Пустые ноги
33 T_DO Сенсорный выход шины SPI
34 T_IRQ Сигнал прерывания сенсорного экрана, низкий уровень при касании
35 SD_DO Контакт вывода данных SD-карты
36 SD_CLK Штифт для часов SD-карты
37 SD_DIN Контакт ввода данных SD-карты
38 SD_CS PIN-код выбора SD-карты
39 Северная Каролина Пустые ноги
40 Северная Каролина Пустые ноги
