Спецификации
Номер модели :
HEV-P-Q
Место происхождения :
Китай
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, L/C
Способность поставки :
1,000,000pcs
Срок поставки :
5-8days
Упаковывая детали :
Стандартная упаковка коробки
Материал: :
Керамический
Цвет: :
Белый
Расклассифицированное напряжение тока: :
750VDC
Расклассифицированное течение: :
350A
Разрывная мощность: :
DC50KA
Стандарт: :
UL248-20、 ROHs、 JASO-D622、 ISO8820
Использование: :
высоковольтное автомобильное, предохранение от полупроводника
Ключевое слово: :
высоковольтный автомобильный взрыватель
Описание

Высокий взрыватель разрывной мощности скрепляет болтами вниз взрыватель кучи автомобильного взрывателя взрывателя поручая



Материал:
Ноумен: труба волокна
Штыри: Сплав



Особенности:

Высокий взрыватель разрывной мощности
Много видов высокого взрывателя разрывной мощности
Настоящая оценка: 350A
Оценка напряжения тока: 750VDC

Разрывная мощность: DC50KA



Представление продукта:



Расклассифицированное напряжение тока

额定电压

 或低于 AC690V/DC700V (IEC), 750V (UL)

Тип защита

保护类别

 aR
Расклассифицированное настоящее 额定电流 5A-800A

Разрывная мощность

分断能力

AC100KA, DC50KA

(时间常数 ≤15ms)

Соотвествуйте

符合要求

UL248-20, ISO8820, JASO-D622,

指令 RoHS 欧盟和

Примечания

备注

 数据另版提供 gR



размеры 产品外形尺寸 (mm) /Overall продукта (mm)



Высокий электротранспорт разрывной мощности сплавляет UL248-20 стандартное 750VDC



尺寸代码 A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33

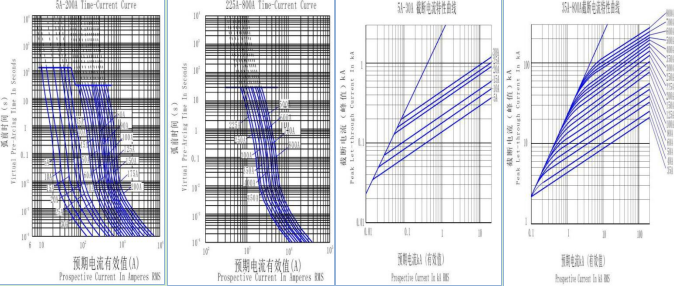

характеристическая кривая 电流特性曲线图 /Current





Высокий электротранспорт разрывной мощности сплавляет UL248-20 стандартное 750VDC



тип 产品型号 /Product



Модель

型号



Расклассифицированное течение

额定电流 a



 I2t(a2s)

Диссипация силы

功耗 w

Код размера

尺寸代码

Установите

安装
弧前 总
HEV-P-Q-5 5A 1,6 10 1,5 HT1

Болт установки M6 порекомендовал вращающий момент 4N·m

推荐扭矩 4N 安装螺栓 M6·m
HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





Болт установки M8 порекомендовал вращающий момент 11N·m

推荐扭矩 11N 安装螺栓 M8·m
HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















Болт установки M10 порекомендовал вращающий момент 20N·m

推荐扭矩 20N 安装螺栓 M10·m
HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4


HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



Болт установки M12 порекомендовал вращающий момент 28N·m

推荐扭矩 28N 安装螺栓 M12·m
HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140
