Спецификации
Номер модели :
YB12D5-30A-T (R)
Место происхождения :
Китай
Количество минимального заказа :
50pcs
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Деталь :
Фильтр рельса DIN
Расклассифицированное течение :
1A-20A
Расклассифицированное напряжение тока :
125В/220В переменного тока
Экологическая температура :
40°C
Равочая частота :
50/60Hz
Линия - - линия :
1450DVC
Сертификат :
ISO9001 CE TUV CQC CUL ROHS
Порт :
Шэньчжэнь
Описание

Фильтр помех от сети переменного тока на DIN-рейке Однофазный фильтр линии электропередачи YB12D5-20A-T

Однофазный фильтр DIN-рейки:

YB12D5-20A-T - это фильтр электромагнитных помех линии электропередач с DIN-рейкой, в нем используется метод подключения клеммной колодки. Однофазные фильтры - это однофазные многоступенчатые фильтры общего назначения, обеспечивающие ослабление как в обычном, так и в дифференциальном режиме.Компактный размер разработан для легкой установки и экономии места.Номинальный ток может быть предложен до 20 ампер.

Особенности сетевого фильтра YB12D5:
-- Номинальный ток может быть предложен от 1 до 30 ампер.
-- Различные варианты выхода, такие как винтовая клемма M4 и клеммная колодка.
-- Версия с низким током утечки по запросу.
-- Компактный размер может применяться в различных ситуациях.
-- t соответствует соответствующим нормам безопасности, таким как UL, CSA и маркировка CE.

Параметры фильтра электромагнитных помех:

  • Модель: ИБ12Д5-20А-Т (р)
  • Режим вывода: клеммная колодка
  • Номинальное напряжение: 115/250 В переменного тока
  • Номинальные токи: до 30А
  • Рабочая частота: 50/60 Гц
  • Рейтинг Hipot (от линии к линии): 1450 В постоянного тока
  • Рейтинг Hipot (линия-земля): 2250 В постоянного тока
  • Рабочая температура: -25 ~ +85°C
  • Соответствие требованиям безопасности: UL, CSA, CE

Приложение:

Применение для электрического и электронного оборудования, медицинского оборудования, оборудования для передачи данных, оборудования для автоматизации офиса

Таблица выбора фильтров:

Деталь № Случай Номинальные токи (А) Выходные соединения
ИБ12Д5-3А Д5 3 Винт М4
ИБ12Д5-6А Д5 6
ИБ12Д5-8А Д5 8
ИБ12Д5-10А Д5 10 Клеммный блок
ИБ12Д5-15А Д5 15
ИБ12Д5-20А Д5 20

Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования* Q: Быстросъемный 6,35x0,8 ммФильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудованияS: резьбовая проушинаФильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудованияТ: клеммная колодка

Правило именования:

ЮБ 12 Д5 - 20А - Т(Р)
| | | | |
Наш бренд Схема Измерение Текущий Выходное соединение
Схема 12:12 Д5 6А: 6 ампер S: винт M4
8А: 8 ампер Т: клеммная колодка
10А: 10 ампер (Р) сопротивление
15А: 15 ампер
20А: 20 ампер

Изображение фильтра YB12D5-30A-T (R):

Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудованияФильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования

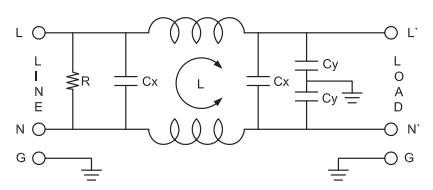

Электрическая схема:

Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования

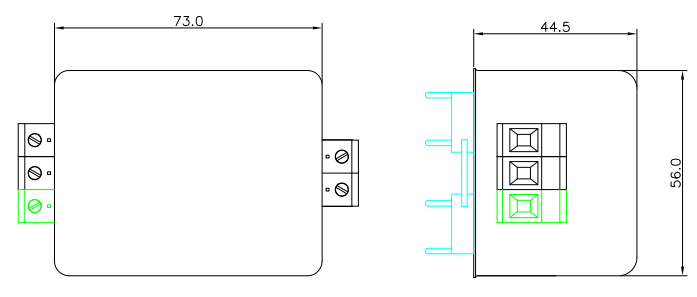

Механический размер(единица измерения: мм)
Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования

Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования

Механический размер (единица измерения: мм)

Случай А Б С Д Е Ф г ЧАС я Дж К л
Д3 63 51 29 75 85 25 10 5 6,3*0,8
Д4 63 51 38 75 85 27 15,5 4,5 6,3*0,8
Д5 73 56 44,5 87 98 30 16 4,5 4,2*6,2 6,3*0,8
Допуски ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,15 ±0,15 ±0,15 ±2

Сертификация Эми Фильтра:

Фильтр линии электропередач одиночной фазы фильтра шума силы АК рельса ДИН для электронного оборудования
