YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
Спецификации
Номер модели :
YX91G2-25A-T
Место происхождения :
Китай
Количество минимального заказа :
5 шт
Способность поставкы :
2000pcs в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Наименование продукта :
Трехфазный фильтр EMI
Напряжение :
380V/440V
Текущий :
1A-200A
Частота :
50/60 Гц
Линия - - линия :
1450VDC
Линия к земле :
2250 В постоянного тока или 2000 В переменного тока
Описание

YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации



Техническая спецификация:



Положение 3-фазный EMI фильтр
Модель 3-фазный фильтр EMI - серия YX92G
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 380V/440V
Номинальный ток 1А-100А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC или 2000VAC
Максимальный ток утечки 250VAC/60HZ 2,5mA максимум 440VAC/60HZ 5mA максимум
МОК 5 шт.
Цена

USD3,8 ~ 88 / метр
Продолжительность 3 ~ 15 рабочих дней для фильтра EMI с низким проходом



Особенности:



1Защита от помех напряжения



2Используемые в качестве основного фильтра ввода, фильтры YX92 могут поддерживать надежность системы, сдерживая проводящие помехи



3. Продукция по индивидуальным требованиям клиента



4. Этот фильтр линии питания предназначен для высокопроизводительных защищенных помещений, потеря вставки более 100dB от 14KHz до 40GHz. Мы можем предложить различные типы спецификации фильтров питания,с постоянным и переменным током



Типичные применения:



-- Компьютерные системы центральных компьютеров



-- Офисное оборудование высокой мощности



-- UPS/SMPS



-- Автоматическое оборудование



Правила выдвижения кандидатов:



YB-----91----G2-----25A--------T

¦ ¦ ¦ ¦

соединение тока корпуса цепи



Таблетки:



Модель No. Номинальный ток
@40°C
 		 Варианты терминала*
 		 Ток утечки 440V/50Hz Электрическая схема
 		 Номинальное напряжение ((V) Рабочая частота ((Hz)


YX92G1-3A 3А Q. S T







< 5,0 мА

 Фиг.1











250/440 В











50/60 Гц
YX92G1-6A 6А Q. S T Фиг.1
YX92G2-10A 10А Q. S T Фиг.1
YX92G2-15A 15А Q. S T Фиг.1
YX92G2-20A 20А - S T Фиг.1
YX92G3-25A 25А - S T Фиг.1
YX92G3-30A 30А - S T Фиг.1
YX92G5-30A 30А - S T



< 10,0 мА

 Фиг.1
YX92G5-40A 40А - S T Фиг.1
YX92G5-50A 50А - S T Фиг.1
YX92G4-100A 100А - S T

< 20,0 мА

 Фиг.1
YX92G6-180A 180А - S T Фиг.1

YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации* Q: быстро на 6,35x0,8 ммYX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизацииS: Шрубная лопаткаYX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизацииT: Терминальный блок

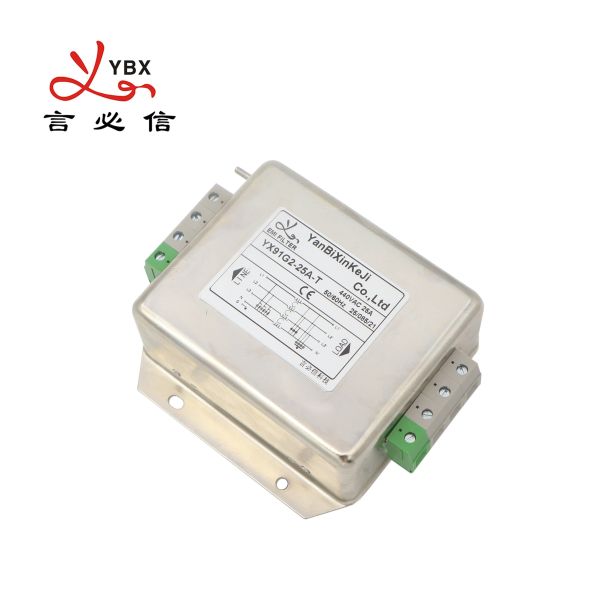

Снимок трехфазного фильтра EMI:



YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации



Электрическая схема:

YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
Фиг.1

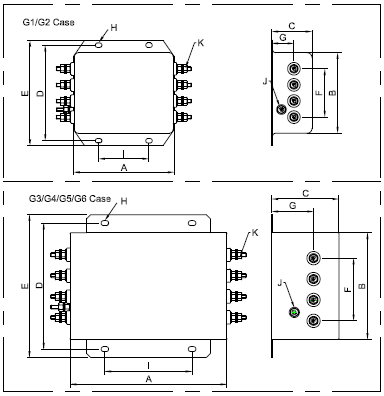

Механические размеры (Единица: мм)

YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации

Дело А. В. В D Е F G H Я... J К Л М
G1 72 65 39 75 85 35 22   45 М4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 М4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 М4 M4/M6
G4 200 127 80 150 170 62 49.5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 М8
G6 260 170 100 196 220 85 65 8*12 172 М8 M10
Толерантность ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15 ±0.15 ±2



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YX91G2 Терминальный блок EMI фильтр Трехфазный силовой фильтр для промышленной автоматизации
