100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок
100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок
100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок
100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок
Спецификации
Номер модели :
YX82G4-100A-T
Место происхождения :
Китай
Количество минимального заказа :
5 шт
Способность поставкы :
2000pcs в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Наименование продукта :
Сервомоторный EMI-фильтр
Напряжение :
380V/440V
Настоящий :
1А-100А
Бренд :
YBX
Частота :
50/60HZ
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2250 В постоянного тока или 2000 В переменного тока
МОК :
5 шт.
Описание

100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок



Техническая спецификация:



Положение Трехфазный трехлинейный фильтр
Модель YX82G4-100A-T
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 380V/440V
Номинальный ток 1А-100А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC или 2000VAC
Максимальный ток утечки 250VAC/60HZ 1,4mA максимум 440VAC/60HZ 2,5mA максимум
МОК 5 шт.
Цена

USD4,8~88/м
Продолжительность 3 ~ 15 рабочих дней для фильтра EMI с низким проходом



Особенности:



1Защита от помех напряжения



2. YX82 фильтры обеспечивают широкополосный общий и дифференциальный режим аттенуации производительности, он все еще может быть доступен, когда помехи больше



3. Продукты на заказ в соответствии с требованиями заказчика.



Типичные применения:



-- Для фотоэлектрических систем и промышленных применений



-- Моторные приводы трехфазные



-- UPS/SMPS



-- Оборудование для промышленной автоматизации



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YX82G4-10A G4 10 Винт M4/M6/M8
YX82G4-20A G4 20
YX82G4-30A G4 30 Терминальный блок
YX82G4-40A G4 40
YX82G4-50A G4 50 Медные прутки



100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блокB: Медный стержень100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блокS: Шрубная лопатка100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блокT: Терминальный блок



Таблетки:



Модель No. Номинальный ток
@40°C
 		 Варианты терминала*
 		 Ток утечки 440V/50Hz Электрическая схема
 		 Номинальное напряжение ((V) Рабочая частота ((Hz)


YX83G1-1A 1А Q. S T







<1,0 мА

 Фиг.1



250/440 В



0/60 Гц
YX83G1-3A 3А Q. S T Фиг.1
YX83G1-6A 6А Q. S T Фиг.1
YX83G2-10A 10А Q. S T Фиг.1
YX83G2-15A 15А Q. S T Фиг.1
YX83G2-20A 20А - S T Фиг.1
YX83G3-10A 10А - S T < 2,0 мА Фиг.1
YX83G3-20A 20А - S T Фиг.1
YX83G3-30A 30А - S T



< 5,0 мА

 Фиг.1
YX83G5-30A 30А - S T Фиг.1
YX83G5-50A 50А - S T Фиг.1
YX83G5-60A 60А - S T



< 7,0 мА

 Фиг.1
YX83G4-100A 100А - S T Фиг.1
YX83G4-150A 150A - S T Фиг.1
YX83G6-200A 200А - S T < 10,0 мА Фиг.1

100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок* Q: быстро на 6,35x0,8 мм100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блокS: Шрубная лопатка100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блокT: Терминальный блок

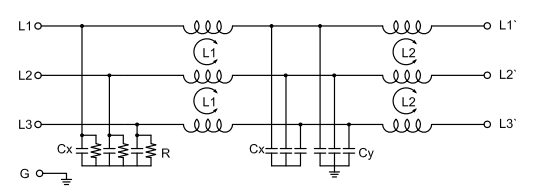

Электрическая схема:

100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок

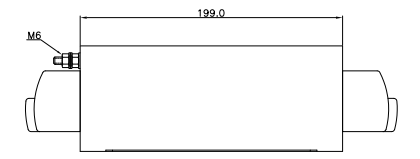

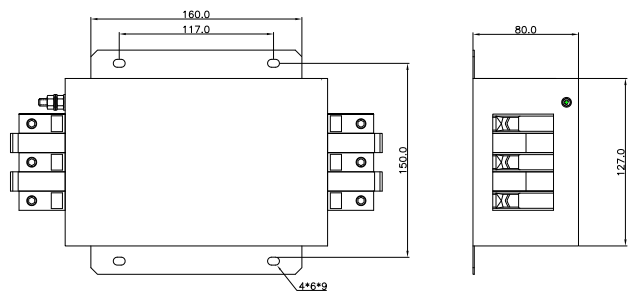

Механические размеры (Единица: мм)

100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок

100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок

Дело А. В. В D Е F G H Я... J К Л
G1 72 65 39 75 85 35 22   45 М4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 М4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 М4 M4/M6
G4 200 127 80 150 170 62 49.5 6*9 117 M6/M8 M8/M10
G5 150 105 60 120 135 55 35 4*6 90 M6 М8
G6 260 170 100 196 220 85 65 8*12 172 М8 M10
Толерантность ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15

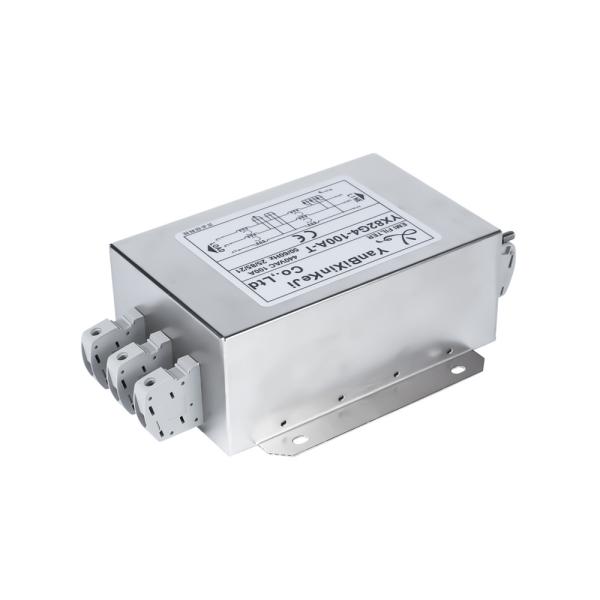

YX82G4-100A-T EMI фильтр изображение:



100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок

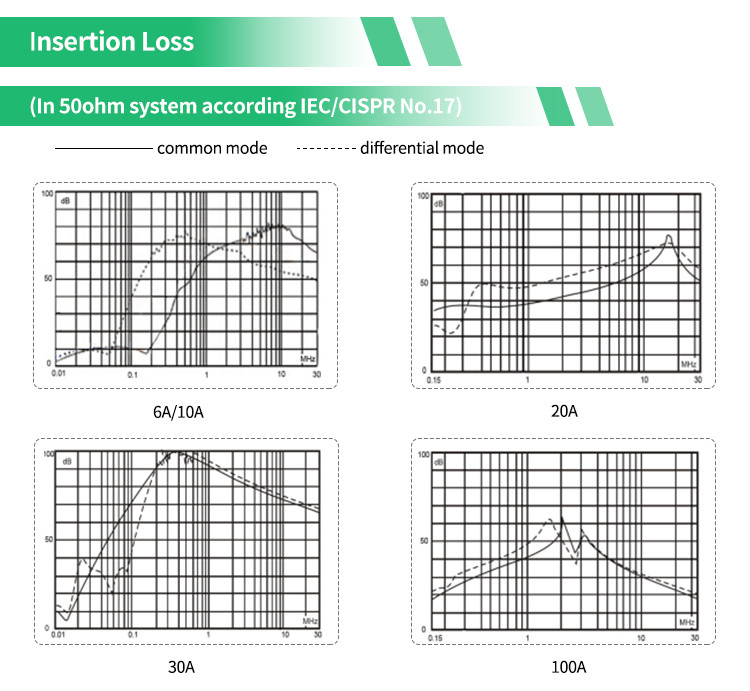

Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



100A YX82G4 Сервоуправляющий шкаф EMI фильтр три фазы три проволочного фильтра терминальный блок
