Интегрированная система сканирования и точечного измерения модуля CWDM

Обзор системы:

Система представляет собой комплексную систему испытаний, предназначенную для CWDM, MWDM, LWDM и других многоканальных полноволновых продуктов.Система интегрирует традиционный режим сканирования ASE+OSA и режим точечного измерения точечного источника света плюс счетчик мощности, эффективно повышая общую эффективность испытаний продукта и снижая затраты на оборудование и затраты на рабочую силу.улучшить чистоту станцииВ процессе тестирования система автоматизирована и обработана, что способствует обучению персонала и противодействию остановкам и ошибкам.

Принцип работы:

Конфигурировать ASE (SLED), OSA, точечный источник света и контроллер поляризации в соответствии с типом продукта, подлежащего испытанию, и установить спецификации соответствующего продукта.каждая станция заполняется независимо для параметров точечного измерения

Для сканирования параметров, сервер инструмента управляет OSA в соответствии с механизмом FIFO в соответствии с запросом каждого клиента для сканирования.Система разделяет данные испытания Анализировать, сохраняется и определяется автоматически, а результаты испытаний отображаются на интерфейсе программы испытания.

Подчеркните введение:

1Улучшить эффективность испытаний: продукт должен быть подключен только один раз, уменьшить количество проводки, автоматическое тестирование параметров;

2- сократить расходы на тестирование: сократить время обучения персонала, сократить количество оборудования и персонала;

3Удобное управление на месте: стандартный интегрированный оптический путь коробки, меньше места, простое оптическое соединение пути;

4. Предотвращение ошибок системы: оператор работает в соответствии с указанием, элементов операции меньше, система автоматически определяет и рассчитывает;

5. Комплексные параметры испытаний: включая индексы IL, RL, PDL, ISO, cwl, BW, Ripple WDM, такие как;

6Классификация результатов испытаний: определение нескольких уровней продукции в соответствии с фактическими потребностями производства;

7. прослеживаемость данных испытаний: данные хранятся в базе данных и локально, и записи могут отслеживаться в течение длительного времени;

8В сочетании с системой FIS/MES: безбумажная в истинном смысле слова.

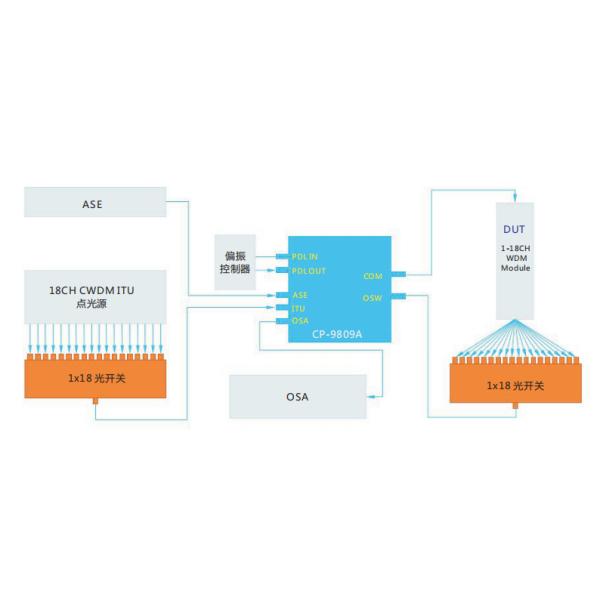

Принцип испытания:
