Интегрированная система тестирования сканирования и точечного тестирования DWDM-модулей

Обзор системы:

Эта система предназначена для многоканальных продуктов с короткой рабочей длиной волны, таких как DWDM, AWG, MWDM, LWDM и т. д.Система объединяет режим сканирования традиционного регулируемого источника света + многоканального измерителя оптической мощности с точечным источником света (ITU) + измерителем оптической мощности, эффективно улучшая общее тестирование продукта. Эффективность, снижение затрат на оборудование и трудозатрат.

Кроме того, использование оптического бокса для сжатия пространства оборудования станции, улучшает чистоту станции. В процессе тестирования система автоматизирована и обработана, что способствует обучению персонала, предотвращению задержек и ошибок.

Принцип работы:

В соответствии с типом продукта выбираются различные диапазоны регулируемого источника света и источника света ITU, и устанавливаются тестовые спецификации соответствующего продукта. При работе сервер приборов для точечных измерений основывается на каждом параметре. Запрос клиента использует механизм алгоритма разумно, чтобы эффективно планировать ресурсы сервера, что может реализовать реальное ощущение параллельного сканирования в реальном времени для системы параметров сканирования.

После тестирования всех параметров система анализирует, сохраняет и автоматически определяет тестовые данные, а также отображает результаты тестирования на интерфейсе тестовой программы.

Введение в функциональность:

1. Подходит для DWDM, AAWG, MWDM, LWDM и других категорий многоканальных модульных продуктов;

2. Тестовые параметры IL, RL, PDL, CWL@NdB, BW, Ripple и другие обычные параметры;

3. Сохранение тестовых данных и результатов, создание и печать пользовательских отчетов о поставках;

4. В соответствии с измеряемыми продуктами выберите аппаратное обеспечение прибора, определите тестовые спецификации и процессы;

5. Поддержка расширения нескольких станций и поддержка многотемпературного тестирования;

6. Система может быть настроена в соответствии с фактическими потребностями клиентов.

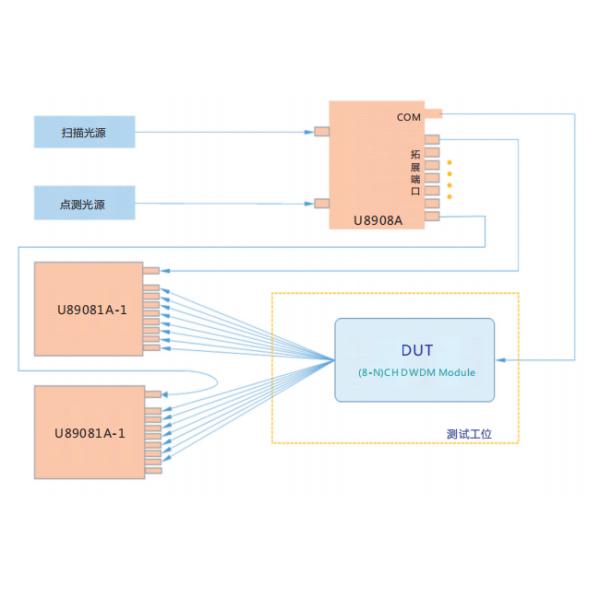

Принцип тестирования:
